저압 유니온
Runze Fluid Low Pressure Unions
1/4-28 UNF 암나사 · 직선 유니온 · PP / PTFE · 116 psi
저압 유니온은 1/4-28 UNF 암나사 양쪽으로 테플론 튜브 2가닥을 직선으로 잇는 커넥터입니다.
카탈로그 PDF회원저압 유니온은 1/4-28 UNF 암나사 양쪽으로 테플론 튜브 2가닥을 직선으로 잇는 커넥터입니다.
카탈로그 PDF회원| 나사 규격 (Thread) | 1/4-28 UNF 암나사 |
|---|---|
| 구성 (Assembly) | 본체 1피스 — 플랜지리스 너트·페럴 별매 |
| 재질 (Material) | PP · PTFE |
| 색상 (Color) | 내추럴 PP · 내추럴 PTFE |
| 압력 정격 (Pressure rating) | 상온 116 psi / 0.8 MPa |
| 대응 튜브 외경 (Tubing OD) | 3.2 / 3.175 / 3.0 / 2.5 / 2.0 / 1.6 mm |
| 가격 조건 | VAT 별도 · 국제 배송료 70,000원 (주문당 1회) |
제품가격이 국제 배송료(70,000원)보다 낮은 규격이 있습니다. 배송료는 주문당 1회이므로 다른 품목과 합산 주문하시면 부담이 크게 줄어듭니다.
관련 자료 · 회원 열람: 재질 인증서 (PDF) · 성능시험 보고서 (PDF)

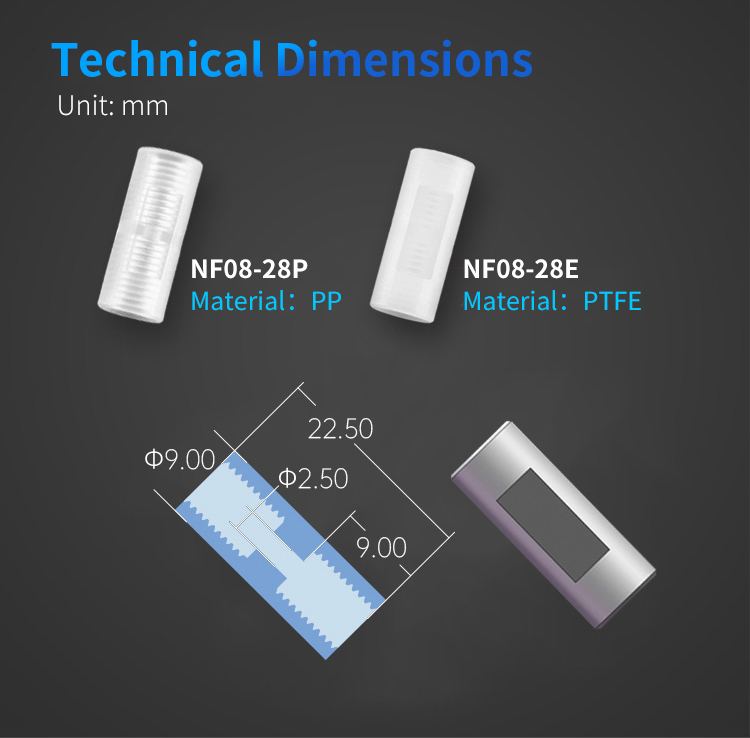

| 모델 번호 (Model No.) | 재질 (Material) | 색상 (Color) | 암나사 (Female thread) | 상온 압력 정격 (psi / MPa) | Tubing OD (mm) |
|---|---|---|---|---|---|
| NF08-28P | PP | Natural PP | 1/4-28UNF | 116/0.8 | 3.2/3.175/3.0/2.5/2.0/1.6 |
| NF08-28E | PTFE | Natural PTFE |
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 저압 유니온 · 플랜지리스 피팅

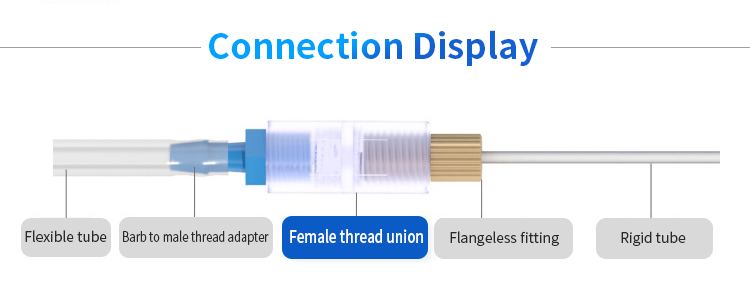

연결튜브를 어떻게 연결하나요?
1/4-28 UNF 암나사 포트에 플랜지리스 너트와 페럴을 끼운 테플론 튜브를 넣고 조입니다. 너트·페럴은 별도 부품입니다.
압력사용 압력은 얼마인가요?
상온에서 116 psi(0.8 MPa)입니다.
재질PP와 PTFE 중 무엇을 고르나요?
일반 수계는 PP, 내약품성이 더 필요하면 PTFE입니다.
규격어떤 튜브 외경에 맞나요?
1.6 · 2.0 · 2.5 · 3.0 · 3.175 · 3.2 mm입니다.
