Runze Fluid 플랜지리스 피팅
Runze Fluid

플랜지리스 피팅

Runze Fluid Flangeless Fittings
너트 + 페럴 세트 · 튜브 외경 1.6~3.2 mm · 저압 기밀 · 재분해 가능

플랜지리스 피팅은 너트와 페럴을 한 세트로 경질 튜브를 잇는 피팅으로, 저압에서 기밀을 유지하면서 반복 분해가 가능합니다.

#RunzeFluid#실험장비카탈로그#플랜지리스피팅#HPLC피팅#경질튜브연결
← Runze Fluid 전체

특징

사양

나사 규격 (Thread)1/4-28 UNF 평저 (Flat bottom)
구성 (Assembly)플랜지리스 너트 + 페럴 2피스
대응 튜브 외경 (Tubing OD)1.6 / 2.0 mm · 2.5 / 3.0 / 3.2 mm
페럴 (Ferrule)YE-016 · YE-020 · YC-025 · YC-030 · YC-032
특성 (Feature)저압 기밀 · 반복 분해 가능
수록 모델 (Models)112종
가격 조건VAT 별도 · 국제 배송료 70,000원 (주문당 1회)

※ 소액 품목은 제조사 수량단가(priceTiers)를 적용한 팩 단위로 판매합니다. 팩 수량은 주문정보의 모델명 뒤 ×수량으로 표기됩니다.

주문 코드 (Order code)

주문 코드형식적용 튜브나사 규격재질
WF10A-1/4-28-P페럴1.6/2.0 mm1/4-28PP
WF10A-1/4-28-E페럴1.6/2.0 mm1/4-28PTFE
WF10A-M6-P페럴1.6/2.0 mmM6PP
WF10A-M6-E페럴1.6/2.0 mmM6PTFE
WF03G-1/4-28-P페럴1.6/2.0 mm1/4-28PP
WF03G-1/4-28-E페럴1.6/2.0 mm1/4-28PTFE
WF03G-M6-P페럴1.6/2.0 mmM6PP
WF03G-M6-E페럴1.6/2.0 mmM6PTFE
WF08BL-1/4-28-P페럴1.6/2.0 mm1/4-28PP
WF08BL-1/4-28-E페럴1.6/2.0 mm1/4-28PTFE
WF08BL-M6-P페럴1.6/2.0 mmM6PP
WF08BL-M6-E페럴1.6/2.0 mmM6PTFE
WF08B-1/4-28-P페럴1.6/2.0 mm1/4-28PP
WF08B-1/4-28-E페럴1.6/2.0 mm1/4-28PTFE
WF08B-M6-P페럴1.6/2.0 mmM6PP
WF08B-M6-E페럴1.6/2.0 mmM6PTFE
WF05EL-1/4-28-P페럴1.6/2.0 mm1/4-28PP
WF05E-1/4-28-P페럴1.6/2.0 mm1/4-28PP
WF05E-1/4-28-E페럴1.6/2.0 mm1/4-28PTFE
WF05E-M6-P페럴1.6/2.0 mmM6PP
WF05E-M6-E페럴1.6/2.0 mmM6PTFE
WF06CL-1/4-28-P페럴1.6/2.0 mm1/4-28PP
WF06CL-1/4-28-E페럴1.6/2.0 mm1/4-28PTFE
WF06CL-M6-P페럴1.6/2.0 mmM6PP
WF06C-1/4-28-P페럴1.6/2.0 mm1/4-28PP
WF06C-M6-P페럴1.6/2.0 mmM6PP
WD10A-1/4-28-P페럴2.5/3.0/3.2 mm1/4-28PP
WD10A-1/4-28-E페럴2.5/3.0/3.2 mm1/4-28PTFE
WD10A-1/4-28-M페럴2.5/3.0/3.2 mm1/4-28Not specified
WD10A-M6-P페럴2.5/3.0/3.2 mmM6PP
WD10A-M6-E페럴2.5/3.0/3.2 mmM6PTFE
WD10A-M6-M페럴2.5/3.0/3.2 mmM6Not specified
WD03G-1/4-28-P페럴2.5/3.0/3.2 mm1/4-28PP
WD03G-1/4-28-E페럴2.5/3.0/3.2 mm1/4-28PTFE
WD03G-M6-P페럴2.5/3.0/3.2 mmM6PP
WD03G-M6-E페럴2.5/3.0/3.2 mmM6PTFE
WD08BL-1/4-28-P페럴2.5/3.0/3.2 mm1/4-28PP
WD08BL-1/4-28-E페럴2.5/3.0/3.2 mm1/4-28PTFE
WD08BL-M6-P페럴2.5/3.0/3.2 mmM6PP
WD08BL-M6-E페럴2.5/3.0/3.2 mmM6PTFE
WD08B-1/4-28-P페럴2.5/3.0/3.2 mm1/4-28PP
WD08B-1/4-28-E페럴2.5/3.0/3.2 mm1/4-28PTFE
WD08B-M6-P페럴2.5/3.0/3.2 mmM6PP
WD08B-M6-E페럴2.5/3.0/3.2 mmM6PTFE
WD05EL-1/4-28-P페럴2.5/3.0/3.2 mm1/4-28PP
WD05EL-1/4-28-E페럴2.5/3.0/3.2 mm1/4-28PTFE
WD05EL-M6-P페럴2.5/3.0/3.2 mmM6PP
WD05EL-M6-E페럴2.5/3.0/3.2 mmM6PTFE
WD05E-1/4-28-P페럴2.5/3.0/3.2 mm1/4-28PP
WD05E-1/4-28-E페럴2.5/3.0/3.2 mm1/4-28PTFE
WD05E-M6-P페럴2.5/3.0/3.2 mmM6PP
WD05E-M6-E페럴2.5/3.0/3.2 mmM6PTFE
WD06CL-1/4-28-P페럴2.5/3.0/3.2 mm1/4-28PP
WD06CL-1/4-28-E페럴2.5/3.0/3.2 mm1/4-28PTFE
WD06CL-M6-P페럴2.5/3.0/3.2 mmM6PP
WD06C-1/4-28-P페럴2.5/3.0/3.2 mm1/4-28PP
WD06C-1/4-28-E페럴2.5/3.0/3.2 mm1/4-28PTFE
WD06C-M6-P페럴2.5/3.0/3.2 mmM6PP
WD10A-1/4-28-P-red페럴2.5/3.0/3.2 mm1/4-28PP
WD10A-1/4-28-P-purple페럴2.5/3.0/3.2 mm1/4-28PP
WD10A-1/4-28-P-dark blue페럴2.5/3.0/3.2 mm1/4-28PP
WD10A-1/4-28-P-beige blue페럴2.5/3.0/3.2 mm1/4-28PP
WD10A-1/4-28-P-green페럴2.5/3.0/3.2 mm1/4-28PP
WD10A-1/4-28-P-yellow페럴2.5/3.0/3.2 mm1/4-28PP
WD10A-1/4-28-P-black페럴2.5/3.0/3.2 mm1/4-28PP
WD10A-1/4-28-P-dark brown페럴2.5/3.0/3.2 mm1/4-28PP
WD10A-1/4-28-E-red페럴2.5/3.0/3.2 mm1/4-28Not specified
WD10A-M6-P-red페럴2.5/3.0/3.2 mmM6PP
WD10A-M6-P-purple페럴2.5/3.0/3.2 mmM6PP
WD10A-M6-P-dark blue페럴2.5/3.0/3.2 mmM6PP
WD10A-M6-P-beige blue페럴2.5/3.0/3.2 mmM6PP
WD10A-M6-P-green페럴2.5/3.0/3.2 mmM6PP
WD10A-M6-P-yellow페럴2.5/3.0/3.2 mmM6PP
WD10A-M6-E-red페럴2.5/3.0/3.2 mmM6PTFE
WD020A-1/4-28-P페럴2.5/3.0/3.2 mm1/4-28PP
WD020A-1/4-28-E페럴2.5/3.0/3.2 mm1/4-28PTFE
WD020A-M6-P페럴2.5/3.0/3.2 mmM6PP
WD020A-M6-E페럴2.5/3.0/3.2 mmM6PTFE
WD06G-1/4-28-P페럴2.5/3.0/3.2 mm1/4-28PP
WD06G-1/4-28-E페럴2.5/3.0/3.2 mm1/4-28PTFE
WD10A-M6-P-dark black플랜지리스 피팅2.5/3.0/3.2 mmM6PP
WD10A-M6-P-dark brown플랜지리스 피팅2.5/3.0/3.2 mmM6PP
WD10A-06P+YC-032P플랜지리스 피팅2.5/3.0/3.2 mmM6PP
WD08B-28P+YC-032P플랜지리스 피팅2.5/3.0/3.2 mm1/4-28PP
WD10A-28E-dark blue+YC-032E페럴2.5/3.0/3.2 mm1/4-28PTFE
WF10A-M6E+YE-016A플랜지리스 피팅1.6/2.0 mmM6PTFE*PFA
WF10A-M6E+YE-020A플랜지리스 피팅1.6/2.0 mmM6PTFE*PFA
WD10A-M6E+YC-025A플랜지리스 피팅2.5/3.0/3.2 mmM6PTFE*PFA
WD10A-M6E+YC-030A플랜지리스 피팅2.5/3.0/3.2 mmM6PTFE*PFA
WD10A-M6E+YC-032A플랜지리스 피팅2.5/3.0/3.2 mmM6PTFE*PFA
WF10A-M6P+YE-016P플랜지리스 피팅1.6/2.0 mmM6PP
WF10A-M6P+YE-020P플랜지리스 피팅1.6/2.0 mmM6PP
WD10A-M6P+YC-025P플랜지리스 피팅2.5/3.0/3.2 mmM6PP
WD10A-M6P+YC-030P플랜지리스 피팅2.5/3.0/3.2 mmM6PP
WF08B-28P+YE-016P플랜지리스 피팅1.6/2.0 mm1/4-28PP
WF08B-28P+YE-020P플랜지리스 피팅1.6/2.0 mm1/4-28PP
WF03G-28P+YE-016P플랜지리스 피팅1.6/2.0 mm1/4-28PP
WF03G-28P+YE-020P플랜지리스 피팅1.6/2.0 mm1/4-28PP
YC-032-P페럴3.2 mm—pp
YC-030-P페럴3.0 mm—pp
YC-025-P페럴2.5 mm—pp
YC-020-P페럴2.0 mm—pp
YC-016-P페럴1.6 mm—pp
YC-032-E페럴3.2 mm—PTFE
YC-016-E페럴1.6 mm—PTFE
YC-025-A페럴2.5 mm—PFA
YC-030-A페럴3.0 mm—PFA
YC-032-A페럴3.2 mm—PFA
YE-016-P페럴1.6 mm—pp
YE-016-A페럴1.6 mm—PFA
YE-020-P페럴2.0 mm—pp
YE-020-A페럴2.0 mm—PFA

주문 코드는 제조사 카탈로그 표기 그대로입니다. 재질 · 나사 규격 · 적용 튜브를 확인해 고르십시오.

제조사 상세 규격 (Manufacturer specs)

모델 번호 (Model No.)Flangeless NutFerrule SizeTubing OD (mm)
B-611WF10AYE-020 / YE-0162.01.6(1/16")
B-612WF03GYE-020 / YE-016
B-613WF08BLYE-020 / YE-016
B-614WF08BYE-020 / YE-016
B-615WF05ELYE-020 / YE-016
B-616WF05EYE-020 / YE-016
B-617WF06CLYE-020 / YE-016
B-618WF06CYE-020 / YE-016

튜브 외경 2.5 / 3.0 / 3.2 mm 계열

모델 번호 (Model No.)Flangeless NutFerrule SizeTubing OD (mm)
B-619WD10AYC-032 / YC-030 / YC-0253.2 (1/8")3.02.5
B-620WD03GYC-032 / YC-030 / YC-025
B-621WD08BLYC-032 / YC-030 / YC-025
B-622WD08BYC-032 / YC-030 / YC-025
B-623WD05ELYC-032 / YC-030 / YC-025
B-624WD05EYC-032 / YC-030 / YC-025
B-625WD06CLYC-032 / YC-030 / YC-025
B-626WD06CYC-032 / YC-030 / YC-025

제품 상세

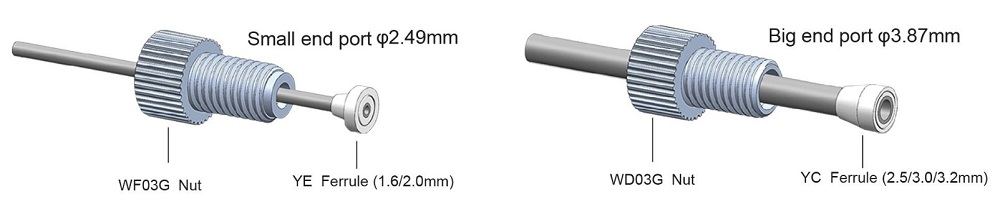

제조사 상세 자료 (1/16)
제조사 상세 자료 (1/16)

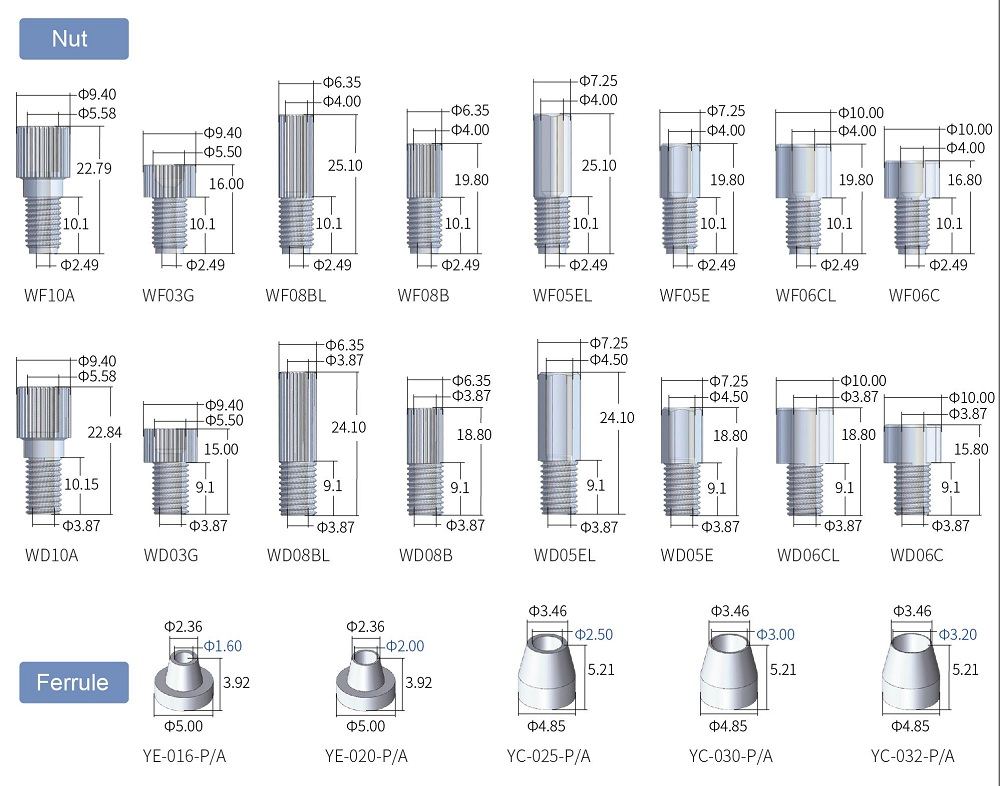

제조사 상세 자료 (2/16)
제조사 상세 자료 (2/16)
제조사 상세 자료 (3/16)
제조사 상세 자료 (3/16)
제조사 상세 자료 (4/16)
제조사 상세 자료 (4/16)

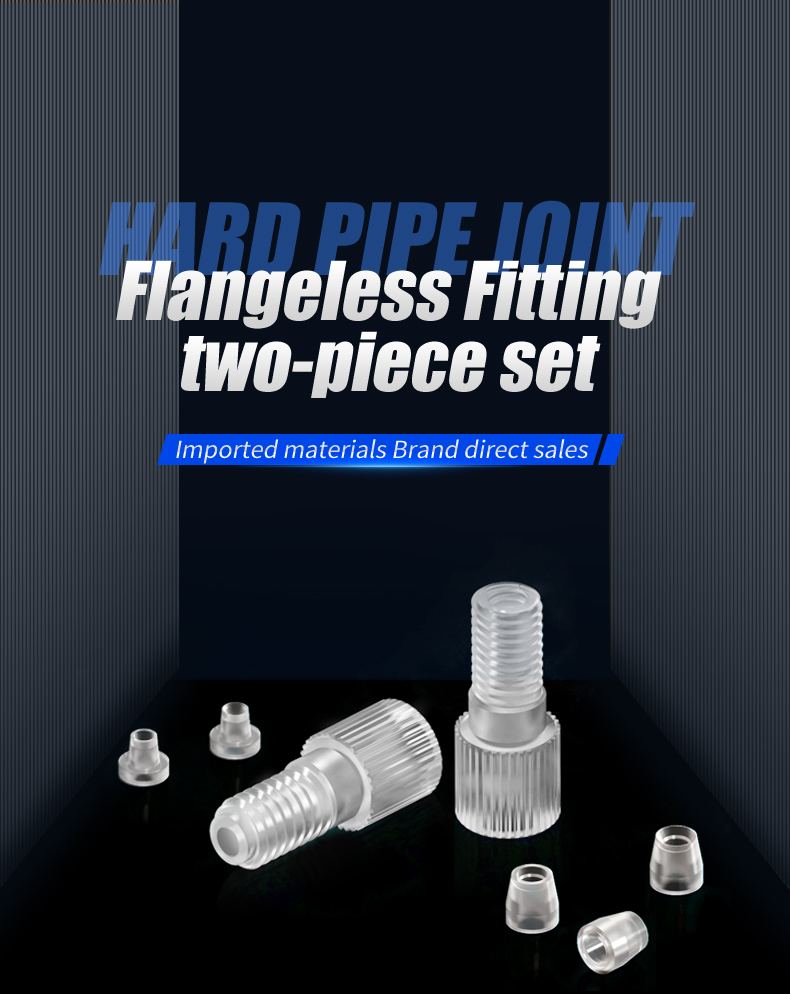

제조사 상세 자료 (5/16)
제조사 상세 자료 (5/16)

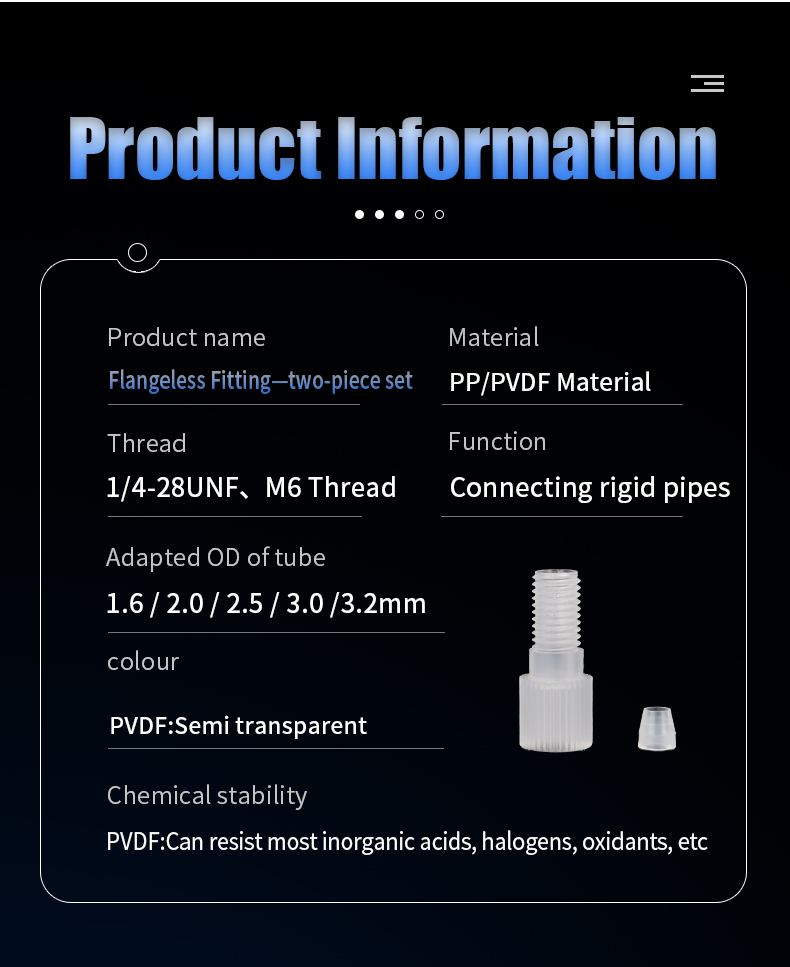

제조사 상세 자료 (6/16)
제조사 상세 자료 (6/16)

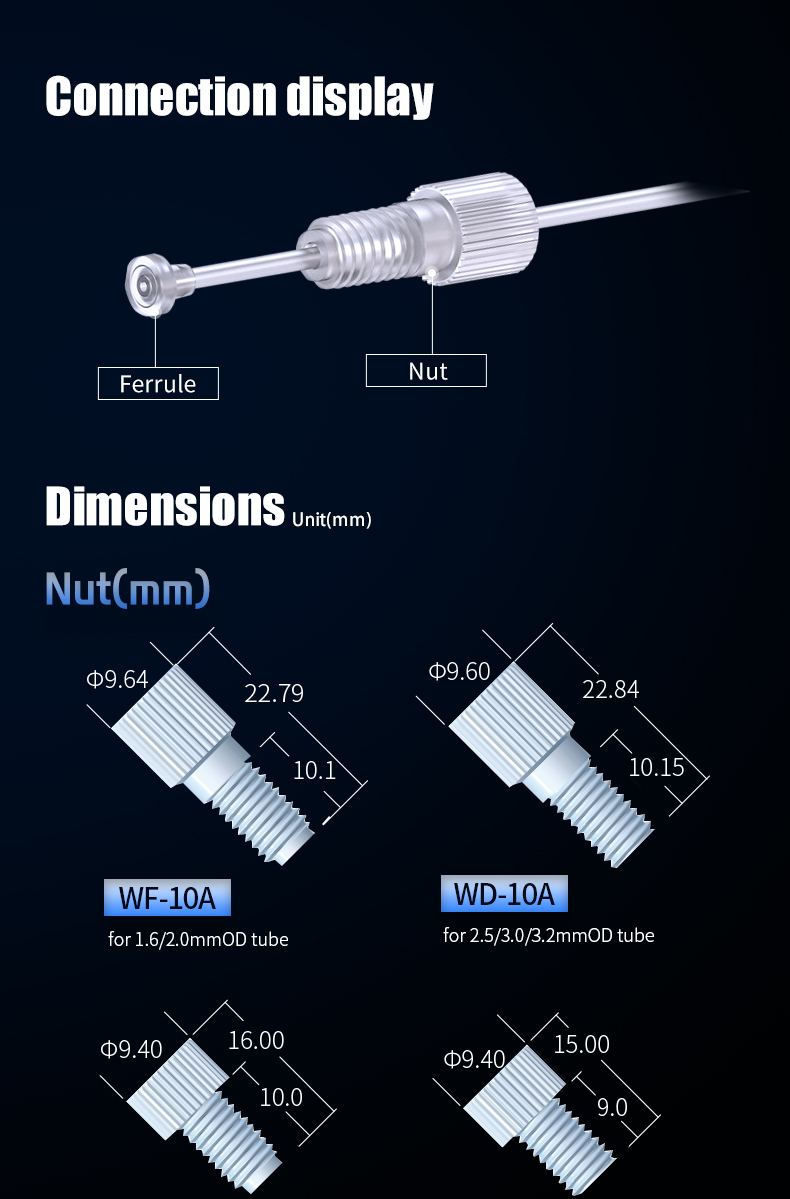

제조사 상세 자료 (7/16)
제조사 상세 자료 (7/16)

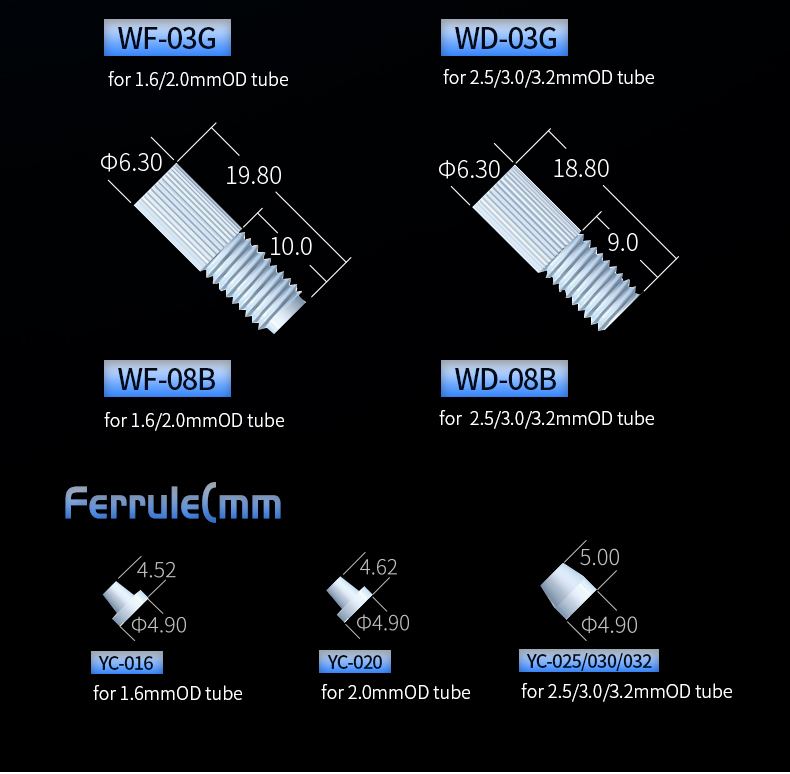

제조사 상세 자료 (8/16)
제조사 상세 자료 (8/16)

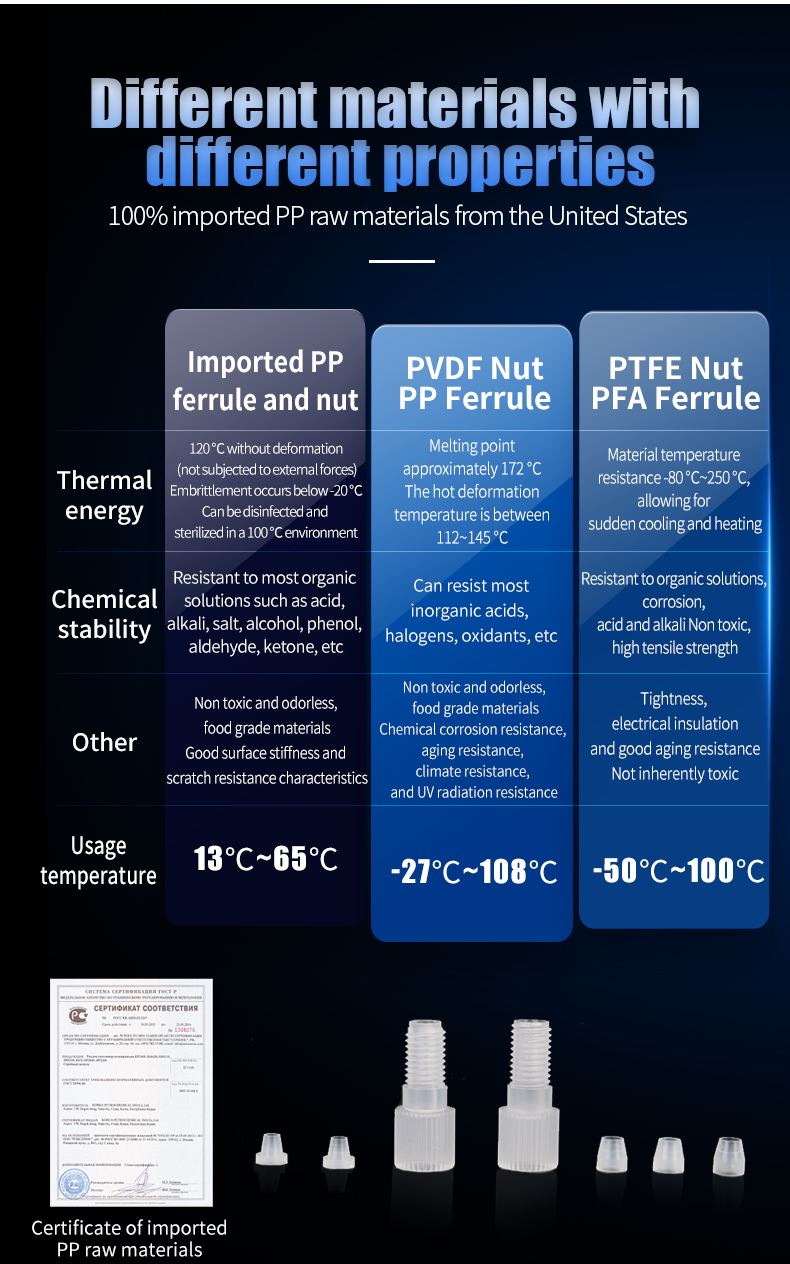

제조사 상세 자료 (9/16)
제조사 상세 자료 (9/16)
제조사 상세 자료 (10/16)
제조사 상세 자료 (10/16)
제조사 상세 자료 (11/16)
제조사 상세 자료 (11/16)

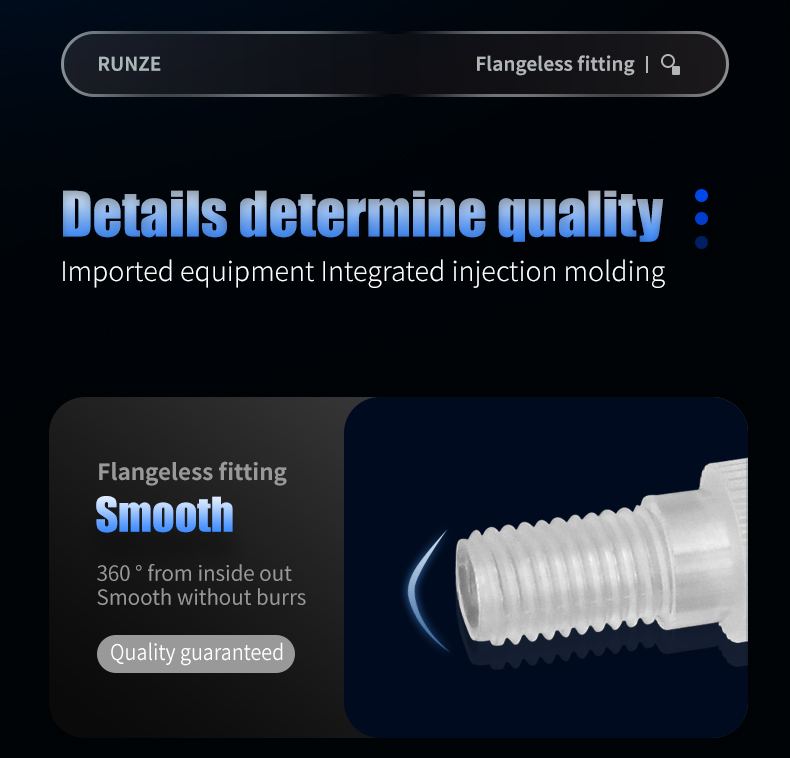

제조사 상세 자료 (12/16)
제조사 상세 자료 (12/16)

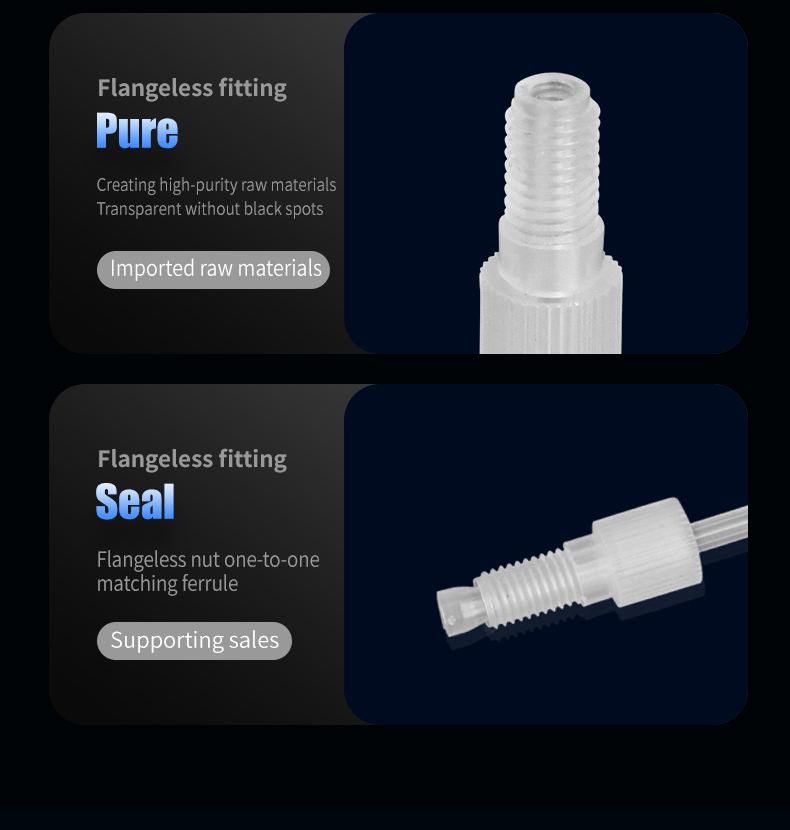

제조사 상세 자료 (13/16)
제조사 상세 자료 (13/16)
제조사 상세 자료 (14/16)
제조사 상세 자료 (14/16)

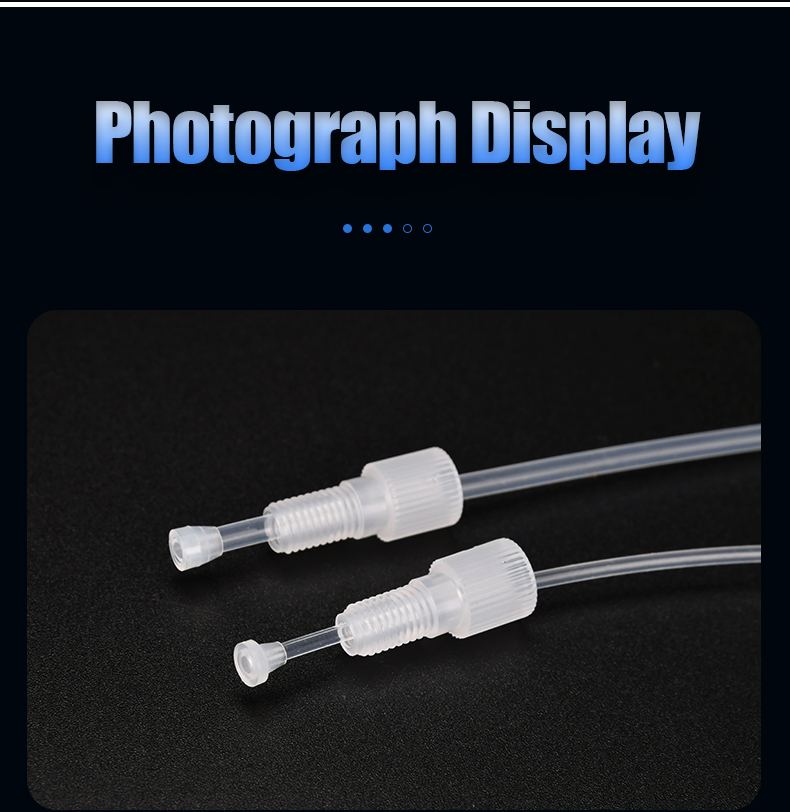

제조사 상세 자료 (15/16)
제조사 상세 자료 (15/16)

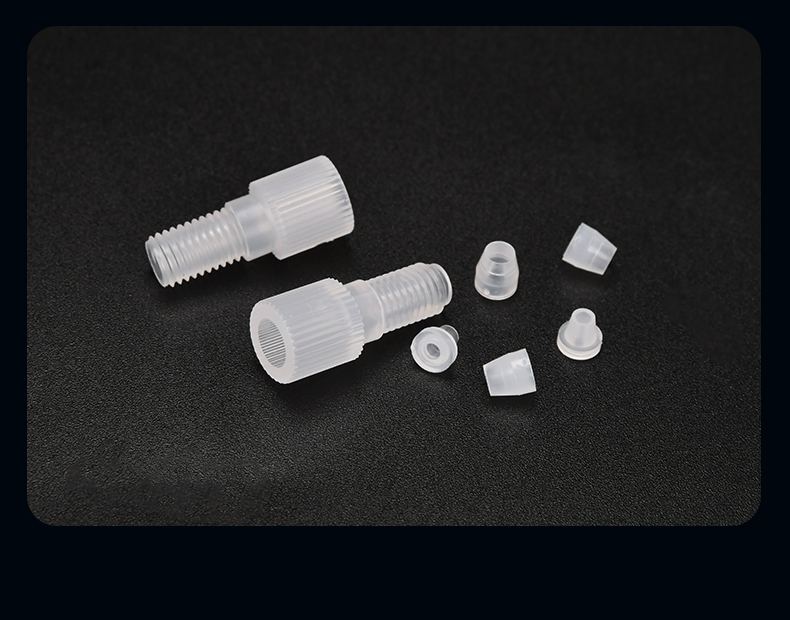

제조사 상세 자료 (16/16)
제조사 상세 자료 (16/16)

유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 프리토크 플랜지리스 피팅 · 슈퍼 플랜지리스 피팅

문의·상담070-8983-2600평일 상담 · 견적/기술 문의 환영
채팅문의QR 스캔 · 채널톡

플랜지리스 피팅 FAQ

구성너트와 페럴이 같이 오나요?

한 세트로 공급합니다. 모델 번호(B-611 등)가 너트와 페럴 조합을 가리킵니다.

선택튜브 외경별로 무엇이 다른가요?

1.6/2.0 mm 계열은 YE 페럴, 2.5/3.0/3.2 mm 계열은 YC 페럴을 씁니다.

분해반복해서 뺐다 꽂아도 되나요?

저압·기밀·재분해 계통용으로 설계됐습니다. 다만 고압에서 여러 번 쓴 페럴은 교체하십시오.
