패널 마운트 벌크헤드
Runze Fluid Panel Mount Bulkheads
동경 7규격 + 이경 10규격 · 1/4-28 UNF · M8 · M10 · M12 · 의료등급 PP

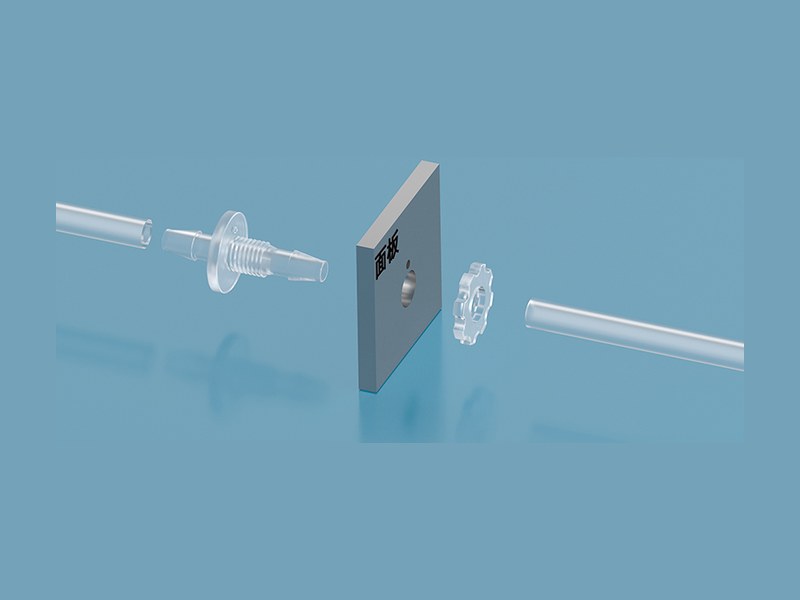

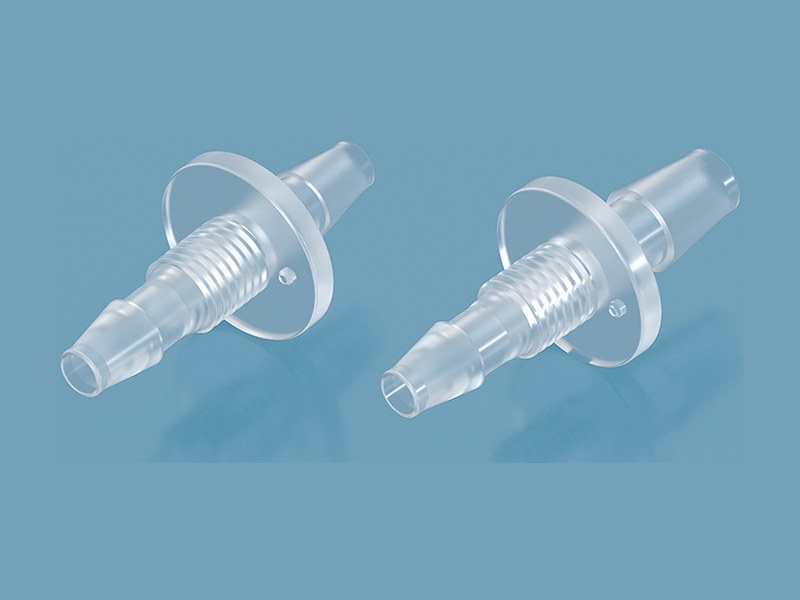

패널 마운트 벌크헤드는 금속·플라스틱·아크릴·목재 하우징을 관통해 연질 튜브로 유체나 공기를 안팎으로 옮기는 피팅입니다.
카탈로그 PDF회원패널 마운트 벌크헤드는 금속·플라스틱·아크릴·목재 하우징을 관통해 연질 튜브로 유체나 공기를 안팎으로 옮기는 피팅입니다.
카탈로그 PDF회원| 나사 규격 (Thread) | 1/4-28 UNF · M8 · M10 · M12 |
|---|---|
| 구성 (Assembly) | 벌크헤드 본체 + 암 스테이터 + 고정 너트 |
| 재질 (Material) | 의료등급 PP (Medical Grade) · PTFE 맞춤 가능 |
| 색상 (Color) | 내추럴 PP |
| 나사 길이 (Thread length) | 7.6 ~ 8.0 mm |
| 대응 튜브 내경 (Tubing ID) | 1.0 ~ 12.7 mm |
| 형식 (Type) | 동경형 (DC) 7규격 · 이경형 (BC) 10규격 |
| 표준 너트 (Standard nut) | LM-M10P / LM-M12P 싱글투스 너트 — M10×1 / M12×1 PPS 너트도 선택 가능(설치가 더 쉬움) |
| 적용 하우징 (Housing) | 금속 · 플라스틱 · 아크릴 · 목재 |
| 수록 모델 (Models) | 24종 |
| 가격 조건 | VAT 별도 · 국제 배송료 70,000원 (주문당 1회) |
※ 소액 품목은 제조사 수량단가(priceTiers)를 적용한 팩 단위로 판매합니다. 팩 수량은 주문정보의 모델명 뒤 ×수량으로 표기됩니다.
관련 자료 · 회원 열람: 재질 인증서 (PDF) · 성능시험 보고서 (PDF)
| 주문 코드 | 형식 | 적용 튜브 | 나사 규격 | 재질 |
|---|---|---|---|---|
| DC-016-1/4-28-016P+LM-1/4-28P | 유니온 | 1.0-1.6 mm | 1/4-28 | PP |
| DC-024-1/4-28-024P+LM-1/4-28P | 유니온 | 1.6-2.4 mm | 1/4-28 | PP |
| DC-032-1/4-28-032P+LM-1/4-28P | 유니온 | 2.4-3.2 mm | 1/4-28 | PP |
| DC-040-M8-040P+LM-M8P | 유니온 | 3.2-4.0 mm | M8 | PP |
| DC-048-M8-048P+LM-M8P | 유니온 | 4.0-4.8 mm | M8 | PP |
| DC-064-M10-064P+LM-M10P | 유니온 | 4.8-6.4 mm | M10 | PP |
| DC-087-M12-087P+LM-M12P | 유니온 | 6.4-8.7 mm | M12 | PP |
| BC-016-1/4-28-024P+LM-1/4-28P | 유니온 | (1.0-1.6)*(1.6-2.4) mm | 1/4-28 | PP |
| BC-016-1/4-28-032P+LM-1/4-28P | 유니온 | (1.0-1.6)*(2.4-3.2) mm | 1/4-28 | PP |
| BC-024-1/4-28-032P+LM-1/4-28P | 유니온 | (1.6-2.4)*(2.4-3.2) mm | 1/4-28 | PP |
| BC-032-1/4-28-048P+LM-1/4-28P | 유니온 | (1.6-2.4)*(4.0-4.8) mm | 1/4-28 | PP |
| BC-024-1/4-28-048P+LM-1/4-28P | 유니온 | (2.4-3.2)*(4.0-4.8) mm | 1/4-28 | PP |
| BC-032-1/4-28-064P+LM-1/4-28P | 유니온 | (2.4-3.2)*(4.8-6.4) mm | 1/4-28 | PP |
| BC-048-M8-064P+LM-M8P | 유니온 | (3.2-4.8)*(4.8-6.4) mm | M8 | PP |
| BC-064-M10-087P+LM-M10P | 유니온 | (4.8-6.4)*(6.4-8.7) mm | M10 | PP |
| BC-064-M10-127P+LM-M10P | 유니온 | (4.8-6.4)*(8.7-12.7) mm | M10 | PP |
| BC-087-M12-127P+LM-M12P | 유니온 | (6.4-8.7)*(8.7-12.7) mm | M12 | PP |
| CT-016 | 스테인리스 바브 싱크 헤드 | 1.0-1.6 mm | — | SUS304 |
| CT-024 | 스테인리스 바브 싱크 헤드 | 1.6-2.4 mm | — | SUS304 |
| CT-032 | 스테인리스 바브 싱크 헤드 | 2.4-3.2 mm | — | SUS304 |
| CT-040 | 스테인리스 바브 싱크 헤드 | 3.2-4.0 mm | — | SUS304 |
| CT-048 | 스테인리스 바브 싱크 헤드 | 4.0-4.8 mm | — | SUS304 |
| CT-064 | 스테인리스 바브 싱크 헤드 | 4.8-6.4 mm | — | SUS304 |
| CT-087 | 스테인리스 바브 싱크 헤드 | 6.4-8.7 mm | — | SUS304 |
주문 코드는 제조사 카탈로그 표기 그대로입니다. 재질 · 나사 규격 · 적용 튜브를 확인해 고르십시오.

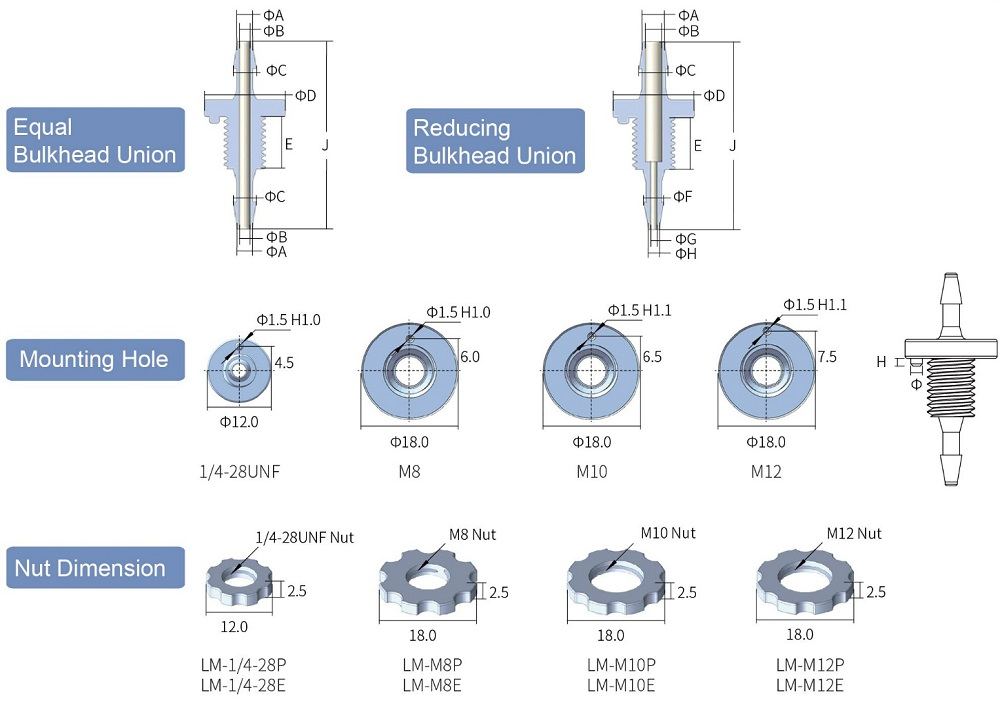

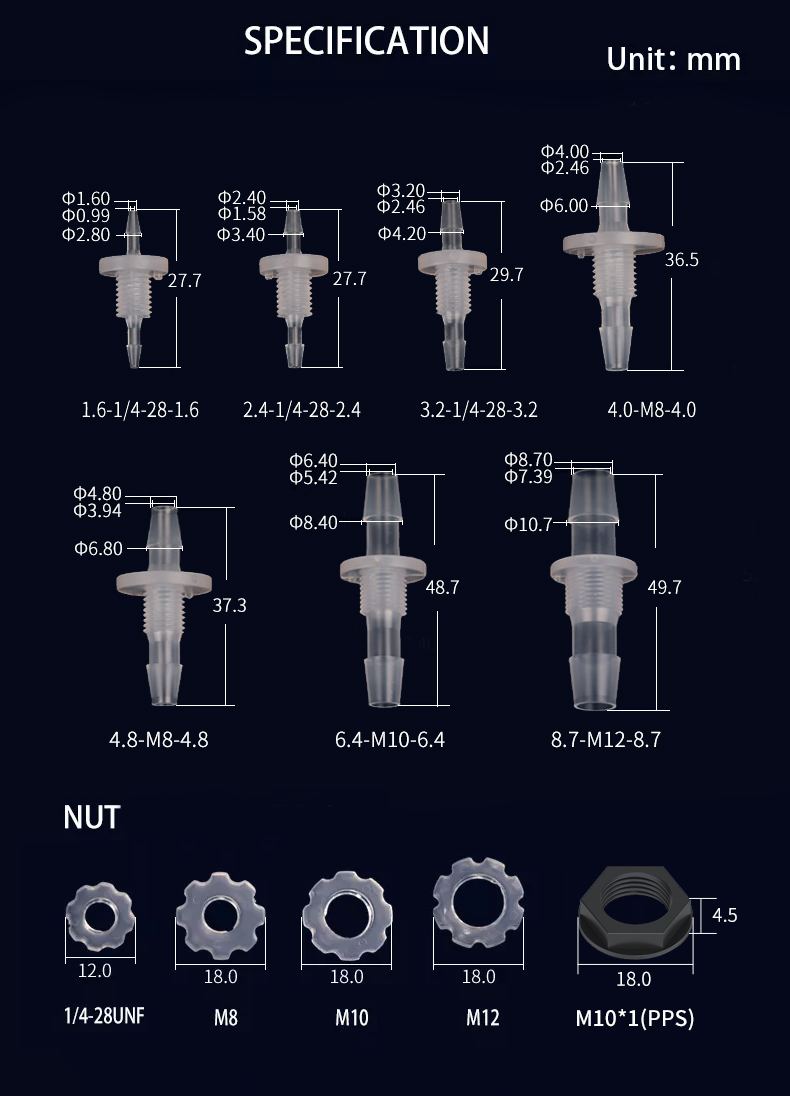

| 모델 번호 (Model No.) | 나사 길이 (mm) | 수나사 (Male thread) | 암 스테이터 (Female stator) | 튜브 내경 (mm) |
|---|---|---|---|---|
| DC-016-1/4-28-016P | 7.6 | 1/4-28 UNF | 1/4-28 UNF | 1.0-1.6 |
| DC-024-1/4-28-024P | 7.7 | 1/4-28 UNF | 1/4-28 UNF | 1.6-2.4 |
| DC-032-1/4-28-032P | 7.7 | 1/4-28 UNF | 1/4-28 UNF | 2.4-3.2 |
| DC-040-M8-040P | 8.0 | M8 | M8 | 3.2-4.0 |
| DC-048-M8-048P | 8.0 | M8 | M8 | 4.0-4.8 |
| DC-064-M10-064P | 8.0 | M10 | M10 | 4.8-6.4 |
| DC-087-M12-087P | 8.0 | M12 | M12 | 6.4-8.7 |
PP 재질은 재고 보유, PTFE 는 모델당 최소 2,000개, 그 외 재질은 최소 5,000개 주문 시 맞춤 생산합니다.

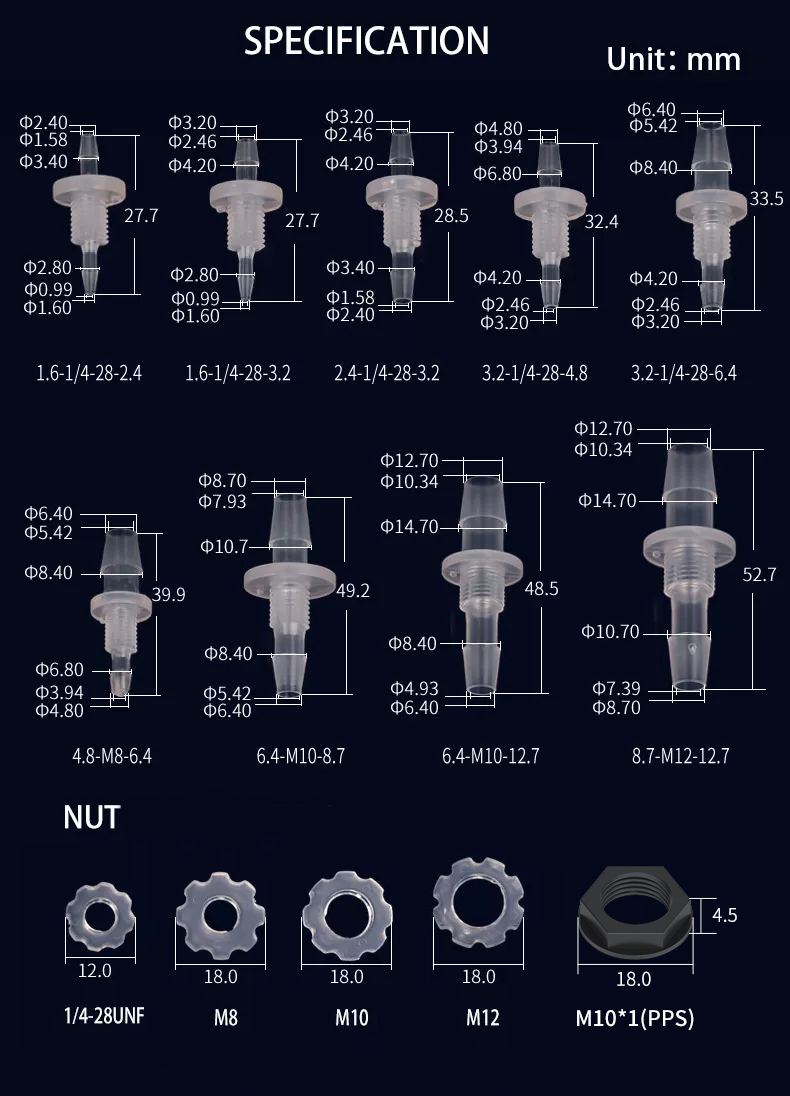

| 모델 번호 (Model No.) | 나사 길이 (mm) | 수나사 (Male thread) | 암 스테이터 (Female stator) | 튜브 내경 (mm) |
|---|---|---|---|---|
| BC-016-1/4-28-024P | 7.7 | 1/4-28 UNF | 1/4-28 UNF | (1.0-1.6) × (1.6-2.4) |
| BC-016-1/4-28-032P | 7.6 | 1/4-28 UNF | 1/4-28 UNF | (1.0-1.6) × (2.4-3.2) |
| BC-024-1/4-28-032P | 7.6 | 1/4-28 UNF | 1/4-28 UNF | (1.6-2.4) × (2.4-3.2) |
| BC-024-1/4-28-048P | 7.7 | 1/4-28 UNF | 1/4-28 UNF | (1.6-2.4) × (4.0-4.8) |
| BC-032-1/4-28-048P | 7.7 | 1/4-28 UNF | 1/4-28 UNF | (2.4-3.2) × (4.0-4.8) |
| BC-032-1/4-28-064P | 7.7 | 1/4-28 UNF | 1/4-28 UNF | (2.4-3.2) × (4.8-6.4) |
| BC-048-M8-064P | 8.0 | M8 | M8 | (4.0-4.8) × (4.8-6.4) |
| BC-064-M10-087P | 8.0 | M10 | M10 | (4.8-6.4) × (6.4-8.7) |
| BC-064-M10-127P | 8.0 | M10 | M10 | (4.8-6.4) × (8.7-12.7) |
| BC-087-M12-127P | 8.0 | M12 | M12 | (6.4-8.7) × (8.7-12.7) |
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 엘보 바브 벌크헤드 커넥터 · 벌크헤드 3피스 유니온
용도어떤 하우징에 쓸 수 있나요?
금속, 플라스틱, 아크릴, 목재 모두 가능합니다.
선택동경형과 이경형은 무엇이 다른가요?
동경형은 같은 굵기 튜브를, 이경형은 굵기가 다른 튜브를 어댑터 없이 잇습니다.
유체공기도 되나요?
유체와 공기 모두 이송합니다.
너트고정 너트는 무엇을 쓰나요?

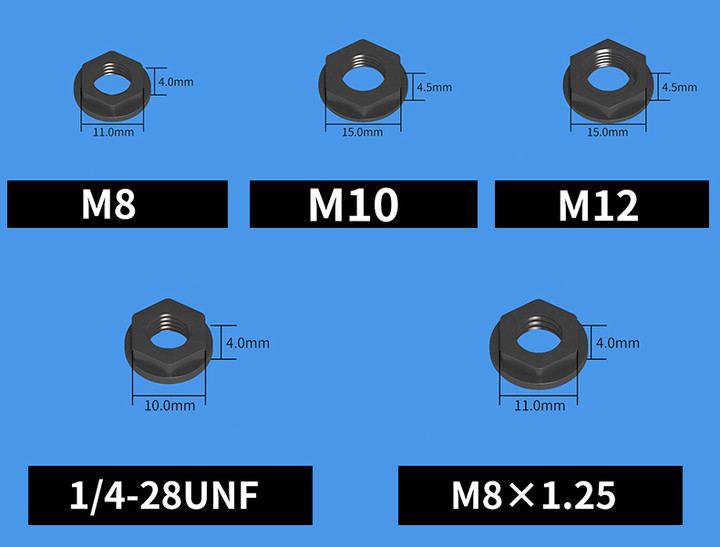

표준은 LM-M10P / LM-M12P 싱글투스 너트입니다. 설치가 더 쉬운 M10×1 / M12×1 PPS 너트도 고를 수 있습니다.
규격몇 규격이나 되나요?
동경형 7규격, 이경형 10규격으로 모두 17종입니다.
