Runze Fluid
벌크헤드 3피스 유니온
Runze Fluid Bulkhead Three-Piece Union
본체 + M12 너트 + 회전방지 슬리브 · 의료등급 PP / PTFE · 7색
벌크헤드 3피스 유니온은 플라스틱 패널을 관통해 배관을 고정하는 피팅으로, 7가지 색 회전방지 슬리브로 유로를 구분합니다.
카탈로그 PDF회원벌크헤드 3피스 유니온은 플라스틱 패널을 관통해 배관을 고정하는 피팅으로, 7가지 색 회전방지 슬리브로 유로를 구분합니다.
카탈로그 PDF회원| 나사 규격 (Thread) | 1/4-28 UNF 암나사 · M12 수나사 |
|---|---|
| 구성 (Assembly) | 벌크헤드 유니온 + 너트 + 회전방지 슬리브 3피스 |
| 재질 (Material) | 의료등급 PP · PTFE / 너트 PPS 블랙 · PTFE / 슬리브 의료등급 PP |
| 색상 (Color) | 슬리브 7색 |
| 특성 (Feature) | 무독 · 무취 |
| 수록 모델 (Models) | 22종 |
| 가격 조건 | VAT 별도 · 국제 배송료 70,000원 (주문당 1회) |
※ 소액 품목은 제조사 수량단가(priceTiers)를 적용한 팩 단위로 판매합니다. 팩 수량은 주문정보의 모델명 뒤 ×수량으로 표기됩니다.
관련 자료 · 회원 열람: 재질 인증서 (PDF) · 성능시험 보고서 (PDF)
| 주문 코드 | 형식 | 나사 규격 | 재질 |
|---|---|---|---|
| M10*1 | 너트 | M10 | PP |
| 1/4-28-S | 너트 | 1/4-28 | PPS |
| M8*1.25-S | 너트 | M8 | PPS |
| M8*1-S | 너트 | M8 | PPS |
| NC01-28P-redanti-rotation cap-Snut | 너트 | M12 | PP*PPS |
| NC01-28P-blackanti-rotation cap-Snut | 너트 | M12 | PP*PPS |
| NC01-28P-yellowanti-rotation cap-Snut | 너트 | M12 | PP*PPS |
| NC01-28P-greenanti-rotation cap-Snut | 너트 | M12 | PP*PPS |
| NC01-28P-beige blueanti-rotation cap-Snut | 너트 | M12 | PP*PPS |
| NC01-28P-dark blueanti-rotation cap-Snut | 너트 | M12 | PP*PPS |
| NC01-28P-purpleanti-rotation cap-Snut | 너트 | M12 | PP*PPS |
| NC01-28E-redanti-rotation cap-Enut | 너트 | M12 | PTFE*PTFE |
| NC01-28E-blackanti-rotation cap-Enut | 너트 | M12 | PTFE*PTFE |
| NC01-28E-yellowanti-rotation cap-Enut | 너트 | M12 | PTFE*PTFE |
| NC01-28E-greenanti-rotation cap-Enut | 너트 | M12 | PTFE*PTFE |
| NC01-28E-beige blueanti-rotation cap-Enut | 너트 | M12 | PTFE*PTFE |
| NC01-28E-dark blueanti-rotation cap-Enut | 너트 | M12 | PTFE*PTFE |
| NC01-28E-purpleanti-rotation cap-Enut | 너트 | M12 | PTFE*PTFE |
| NC-28P+M12*1-S | 유니온 | M12 | PP*PPS |
| NC-28P+M12*1-E | 유니온 | M12 | PP*PTFE |
| NC-28E+M12*1-S | 유니온 | M12 | PP*PPS |
| NC-28E+M12*1-E | 유니온 | M12 | PP*PTFE |
모든 규격 공통 — 적용 튜브 —
주문 코드는 제조사 카탈로그 표기 그대로입니다. 재질 · 나사 규격 · 적용 튜브를 확인해 고르십시오.
| Anti-rotating Sleeve | 재질 (Material) | 색상 (Color) |
|---|---|---|
| C12-P- Red | PP (Medical Grade) | Red |
| C12-P- Deep Black | Deep Black | |
| C12-P- Lemon Yellow | Lemon Yellow | |
| C12-P- Grass Green | Grass Green | |
| C12-P- Beige Blue | Light Blue | |
| C12-P- Dark Blue | Dark Blue | |
| C12-P- Deep Purple | Purple |
| 구분 | 모델 번호 | 재질 | 나사 |
|---|---|---|---|
| 벌크헤드 유니온 | NC01-28P | PP (의료등급) | 1/4-28 UNF 암나사 |
| 벌크헤드 유니온 | NC01-28E | PTFE (의료등급) | 1/4-28 UNF 암나사 |
| 너트 | M12*1-S | PPS 블랙 (의료등급) | M12 수나사 |
| 너트 | M12*1-E | PTFE (의료등급) | M12 수나사 |
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 저압 벌크헤드 유니온 · PEEK 암나사 벌크헤드 유니온

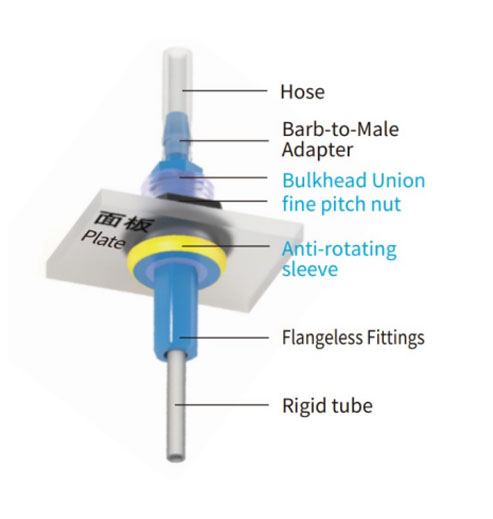

구성3피스는 무엇인가요?

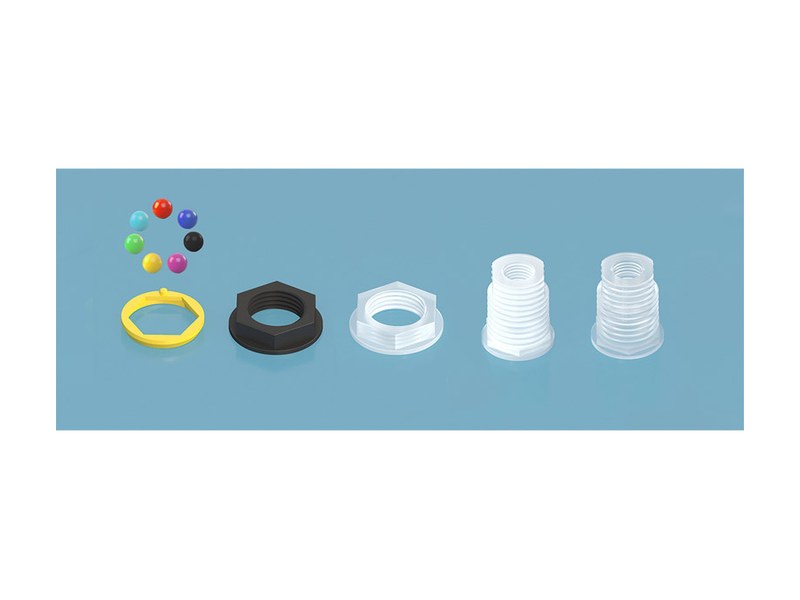

벌크헤드 유니온 본체, M12 너트, 회전방지 슬리브입니다.
색상슬리브 색은 몇 가지인가요?
레드·딥블랙·레몬옐로·그래스그린·라이트블루·다크블루·퍼플 7색입니다.
재질의료용으로 써도 되나요?
의료등급 PP와 PTFE이며 무독·무취입니다.
설치어디에 고정하나요?

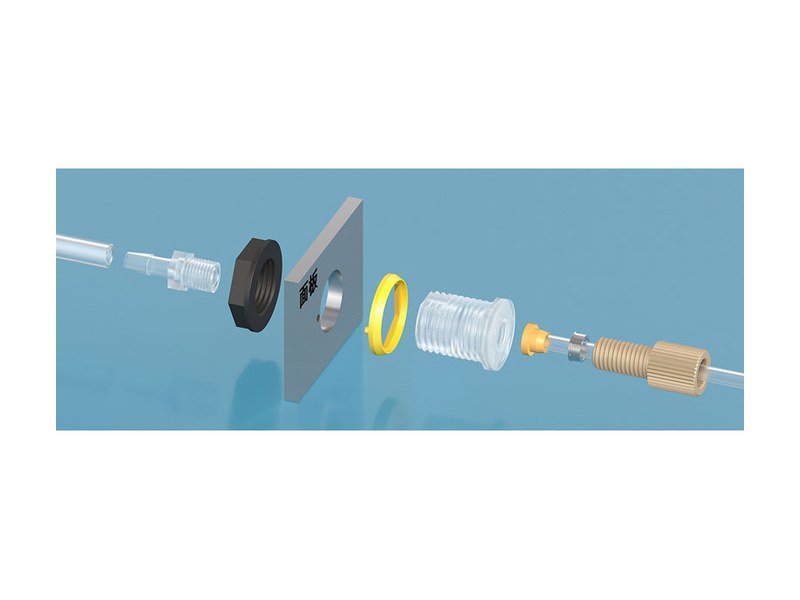

플라스틱 패널을 관통해 배관을 고정합니다.
