Runze Fluid 프리토크 플랜지리스 피팅
Runze Fluid

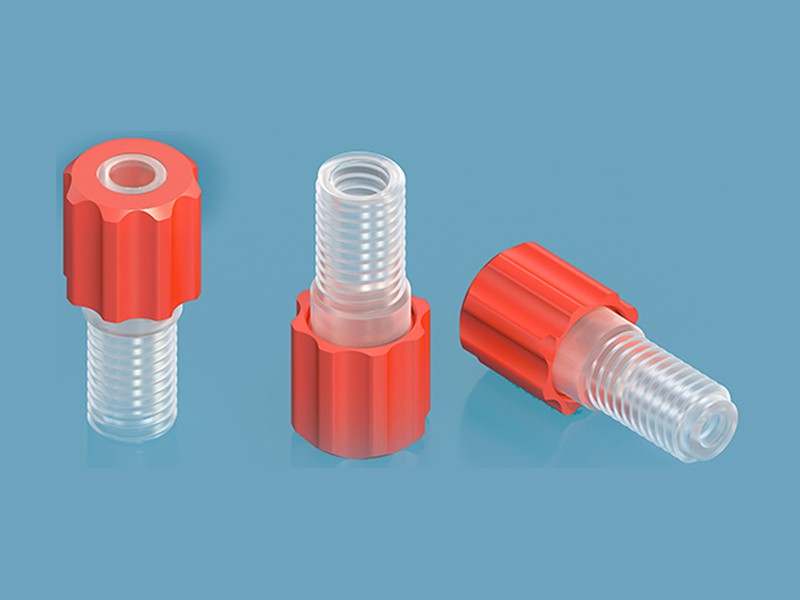

프리토크 플랜지리스 피팅

Runze Fluid Pre-Torque Threaded Flangeless Fittings
1/4-28 UNF · M6 · 튜브 OD 1.6~3.2 mm · 색상별 토크 3등급

프리토크 플랜지리스 피팅은 캡 저항이 커지면 딸깍 소리로 적정 조임을 알려주는 2피스 핸드타이트 피팅으로, 색상마다 토크 범위와 사용 조건이 다릅니다.

카탈로그 PDF회원
#RunzeFluid#실험장비카탈로그#플랜지리스피팅#HPLC피팅#유체피팅
← Runze Fluid 전체

특징

사양

나사 규격 (Thread)1/4-28 UNF · M6 — 수구 포트에 맞춰 선택
적용 튜브 외경 (Tube OD)1.6 mm / 2.0 mm · 2.5 mm / 3.0 mm / 3.2 mm
구성 (Assembly)너트(Nut) + 페럴(Ferrule) 2피스
헤드 형상 (Head style)라운드 스크류 헤드 · 플랫 스크류 헤드 · 플라워 스크류 헤드
너트 재질 (Nut material)PP natural · PTFE natural
페럴 재질 (Ferrule material)PP natural · PFA natural
체결 방식핸드타이트 — 캡에서 딸깍 소리가 나는 지점이 적정 조임
튜브 삽입 여유클린컷 끝단에서 최소 3/16″ (4.7625 mm)
튜브 절단직각 · 버 없는 클린컷 — 데드볼륨과 피크 왜곡 방지
소모품고압 반복 사용 시 페럴 교체
수록 모델 (Models)43종
가격 조건VAT 별도 · 국제 배송료 70,000원 (주문당 1회)

※ 소액 품목은 제조사 수량단가(priceTiers)를 적용한 팩 단위로 판매합니다. 팩 수량은 주문정보의 모델명 뒤 ×수량으로 표기됩니다.

관련 자료 · 회원 열람: 재질 인증서 (PDF) · 성능시험 보고서 (PDF)

주문 코드 (Order code)

주문 코드형식적용 튜브재질
5.2*1.9*0.9PTFE 자연색 · 두께 0.9 mm——
5.2*1.9*1.5PTFE 자연색 · 두께 1.5 mm——
5.2*2.5*2PTFE 자연색 · 두께 2.0 mm——
5*2*1-FKMFKM 흑색 · 두께 1.0 mm——
5*2*1-FFKMFFKM 흑색 · 두께 1.0 mm——
YJLDZ-YX-28E(011/015)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPTFE
YJLDZ-YX-28P(011/015)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPP
YJLDZ-YX-06E(011/015)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPTFE
YJLDZ-YX-06P(011/015)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPP
YJLDZ-BX-28E(011/015)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPTFE
YJLDZ-BX-28P(011/015)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPP
YJLDZ-HX-28E(011/015)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPTFE
YJLDZ-HX-28P(011/015)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPP
YJLDZ-HX-06E(011/015)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPTFE
YJLDZ-YX-28E-S(011/015)프리토크 플랜지리스 피팅1.6/2.0 mmPTFE
YJLDZ-YX-28P-S(011/015)프리토크 플랜지리스 피팅1.6/2.0 mmPP
YJLDZ-YX-06E-S(011/015)프리토크 플랜지리스 피팅1.6/2.0 mmPTFE
YJLDZ-YX-06P-S(011/015)프리토크 플랜지리스 피팅1.6/2.0 mmPP
YJLDZ-BX-28P-S(011/015)프리토크 플랜지리스 피팅1.6/2.0 mmPP
YJLDZ-BX-06E-S(011/015)프리토크 플랜지리스 피팅1.6/2.0 mmPTFE
YJLDZ-HX-28E-S(011/015)프리토크 플랜지리스 피팅1.6/2.0 mmPTFE
YJLDZ-HX-28P-S(011/015)프리토크 플랜지리스 피팅1.6/2.0 mmPP
YJLDZ-HX-06E-S(011/015)프리토크 플랜지리스 피팅1.6/2.0 mmPTFE
YJLDZ-YX-28E(015/020)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPTFE
YJLDZ-YX-28E(020/025)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPTFE
YJLDZ-YX-28P(015/020)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPP
YJLDZ-YX-28P(020/025)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPP
YJLDZ-BX-28E(015/020)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPTFE
YJLDZ-BX-28E(020/025)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPTFE
YJLDZ-BX-28P(015/020)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPP
YJLDZ-BX-28P(020/025)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPP
YJLDZ-HX-28E(015/020)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPTFE
YJLDZ-HX-28E(020/025)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPTFE
YJLDZ-HX-28P(015/020)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPP
YJLDZ-HX-28P(020/025)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPP
YJLDZ-HX-06P(015/020)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPP
YJLDZ-HX-06P(020/025)프리토크 플랜지리스 피팅2.5/3.0/3.2 mmPP
YJLDZ-YX-28P-S(015/020)프리토크 플랜지리스 피팅1.6/2.0 mmPP
YJLDZ-YX-28P-S(020/025)프리토크 플랜지리스 피팅1.6/2.0 mmPP
YJLDZ-HX-28E-S(015/020)프리토크 플랜지리스 피팅1.6/2.0 mmPTFE
YJLDZ-HX-28E-S(020/025)프리토크 플랜지리스 피팅1.6/2.0 mmPTFE
YJLDZ-HX-28P-S(015/020)프리토크 플랜지리스 피팅1.6/2.0 mmPP
YJLDZ-HX-28P-S(020/025)프리토크 플랜지리스 피팅1.6/2.0 mmPP

모든 규격 공통 — 나사 규격 —

주문 코드는 제조사 카탈로그 표기 그대로입니다. 재질 · 나사 규격 · 적용 튜브를 확인해 고르십시오.

제조사 상세 규격 (Manufacturer specs)

SKU모델재질 · 두께
30020302765.2*1.9*0.9PTFE 자연색 · 두께 0.9 mm
30020302135.2*1.9*1.5PTFE 자연색 · 두께 1.5 mm
30020302125.2*2.5*2PTFE 자연색 · 두께 2.0 mm
10000001055*2*1-FKMFKM 흑색 · 두께 1.0 mm
10000001065*2*1-FFKMFFKM 흑색 · 두께 1.0 mm

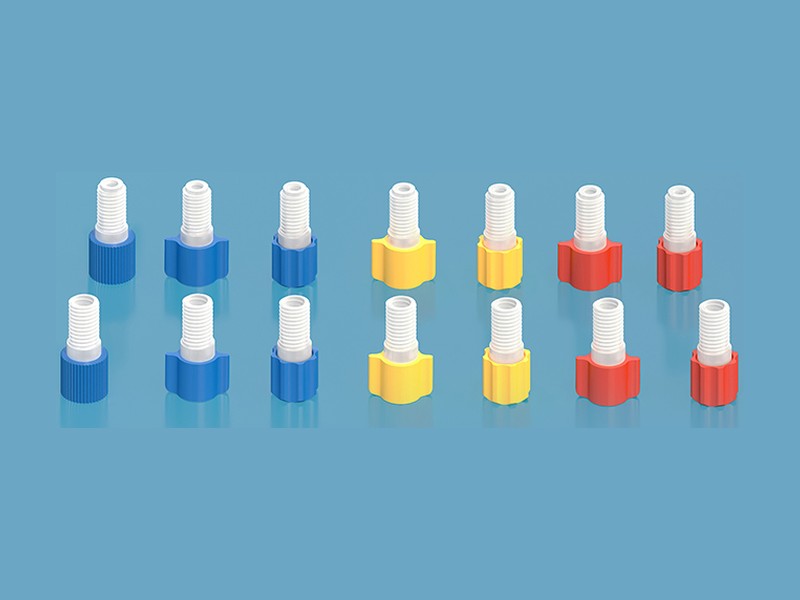

색상별 토크 범위 · 사용 조건 (Torque range & colors)

평와셔 (Flat washer)

페럴 모델 번호 (Ferrule)

모델 번호 (Model No.)튜브 외경 (Tube OD)재질 (Material)
YE-016-P1.6 mm ODPP natural
YE-020-P2.0 mm ODPP natural
YC-025-P2.5 mm ODPP natural
YC-030-P3.0 mm ODPP natural
YC-032-P3.2 mm ODPP natural
YE-016-A1.6 mm ODPFA natural
YE-020-A2.0 mm ODPFA natural
YC-025-A2.5 mm ODPFA natural
YC-030-A3.0 mm ODPFA natural
YC-032-A3.2 mm ODPFA natural

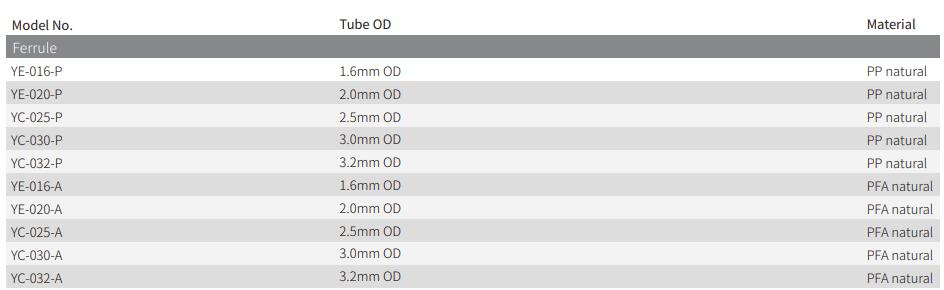

페럴 모델 번호 원문
페럴 모델 번호 원문

너트 모델 번호 (Nut)

너트는 나사 규격(1/4-28 UNF · M6) × 튜브 외경 × 토크 범위 × 헤드 형상 × 재질(PP natural · PTFE natural) 조합으로 코드가 정해집니다.

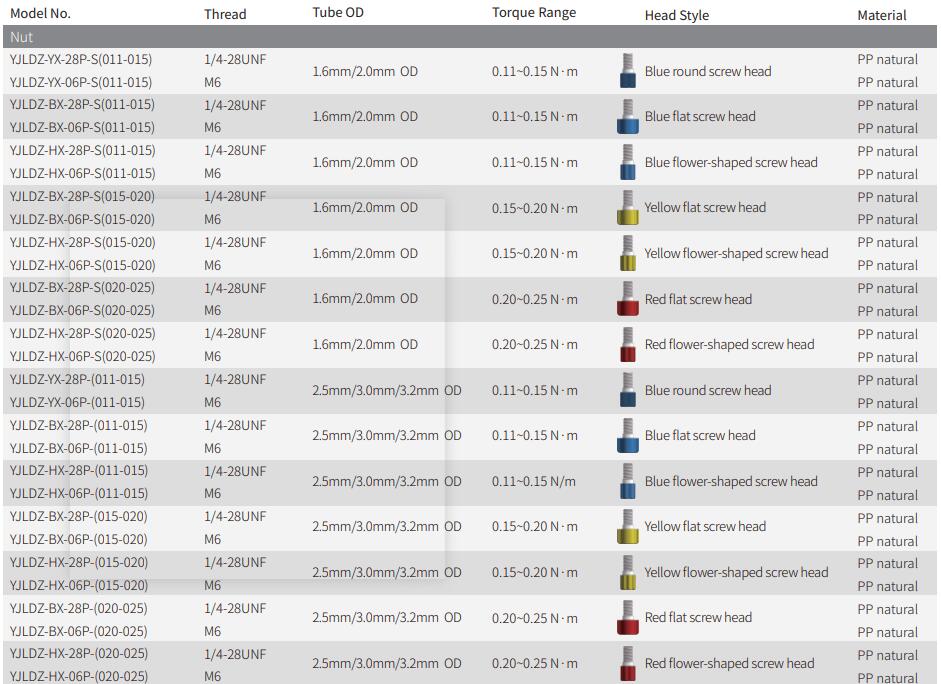

너트 모델 번호 원문 (1/2)
너트 모델 번호 원문 (1/2)

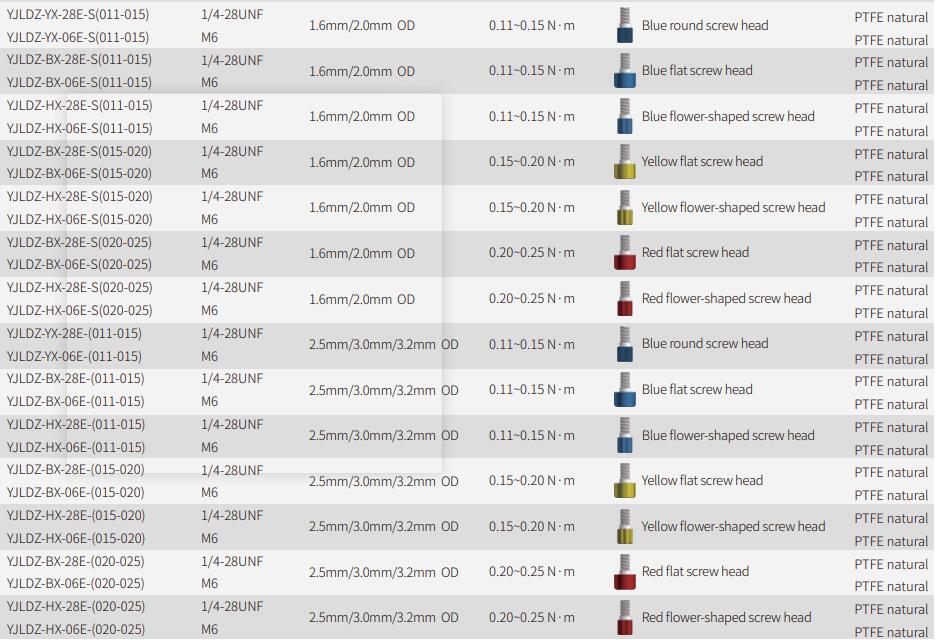

너트 모델 번호 원문 (2/2)
너트 모델 번호 원문 (2/2)

치수 (Dimension, unit: mm)

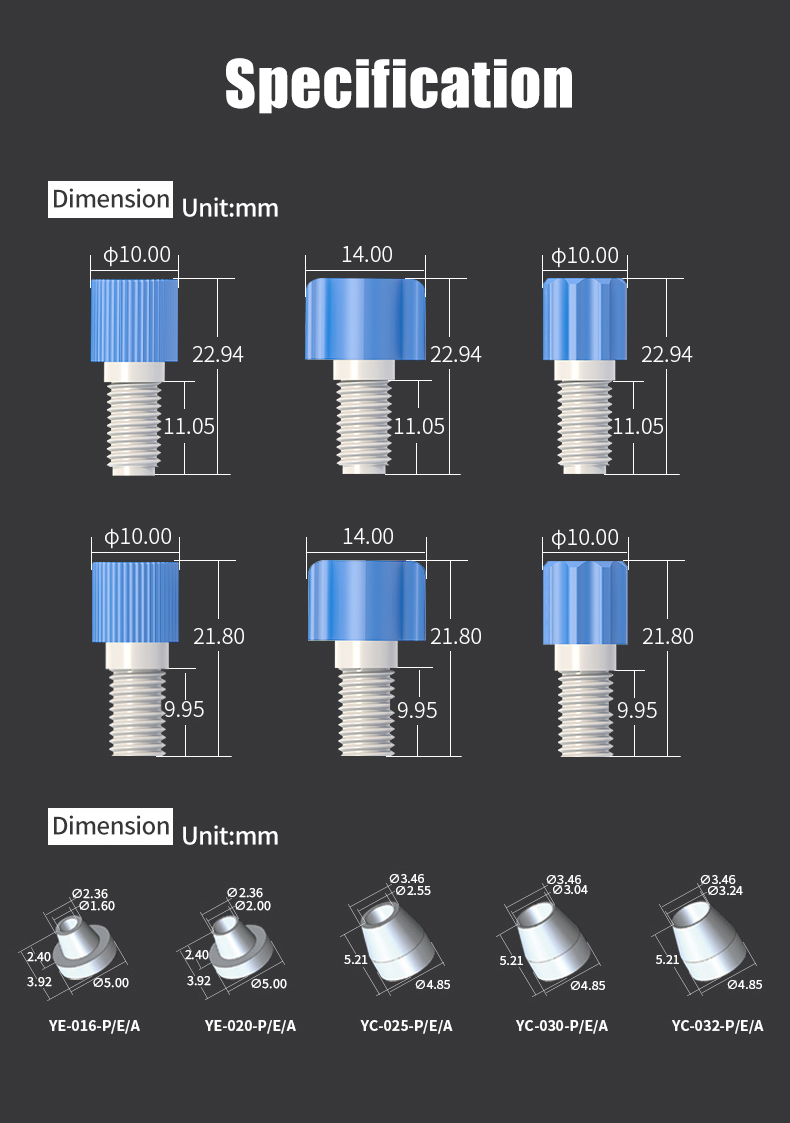

너트·페럴 치수 — YE-016-P/E/A · YE-020-P/E/A · YC-025-P/E/A · YC-030-P/E/A · YC-032-P/E/A
너트·페럴 치수 — YE-016-P/E/A · YE-020-P/E/A · YC-025-P/E/A · YC-030-P/E/A · YC-032-P/E/A

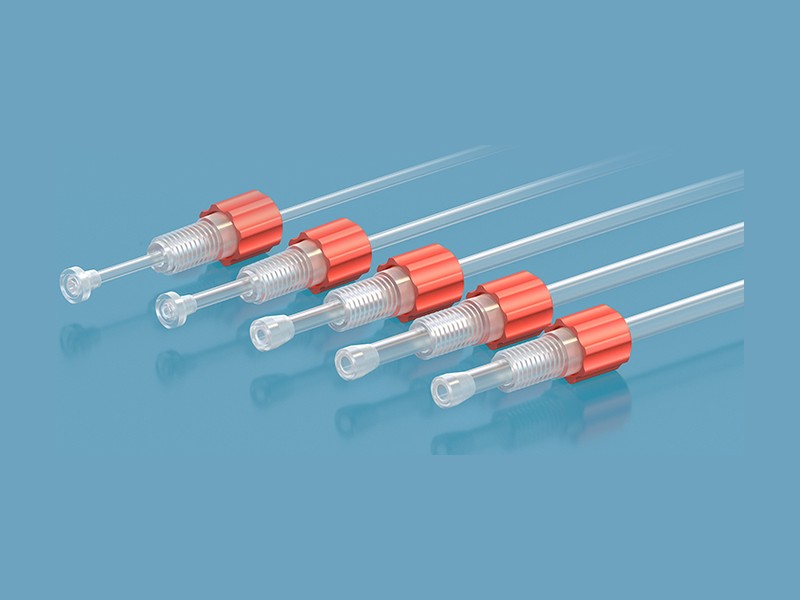

체결 순서

  1. 수구 포트가 1/4-28이면 1/4-28 너트를, M6이면 M6 너트를 고릅니다.
  2. 튜브 끝을 직각으로 버 없이 자릅니다. 비스듬히 자르면 포트 바닥에 완전히 닿지 않아 데드볼륨이 생기고 피크가 앞·뒤로 끌리거나 넓어집니다.
  3. 너트를 먼저, 그다음 페럴을 튜브에 끼우되 클린컷 끝단에서 최소 3/16″(4.7625 mm) 떨어뜨립니다.
  4. 조립체를 수구 포트에 넣고 튜브가 바닥에 닿을 때까지 밀어 넣습니다.
  5. 캡에서 딸깍 소리가 날 때까지 손이나 렌치로 조입니다.
  6. 여러 번 사용한 뒤, 특히 고압에서 썼다면 페럴을 교체합니다.

적용 예 · 검사

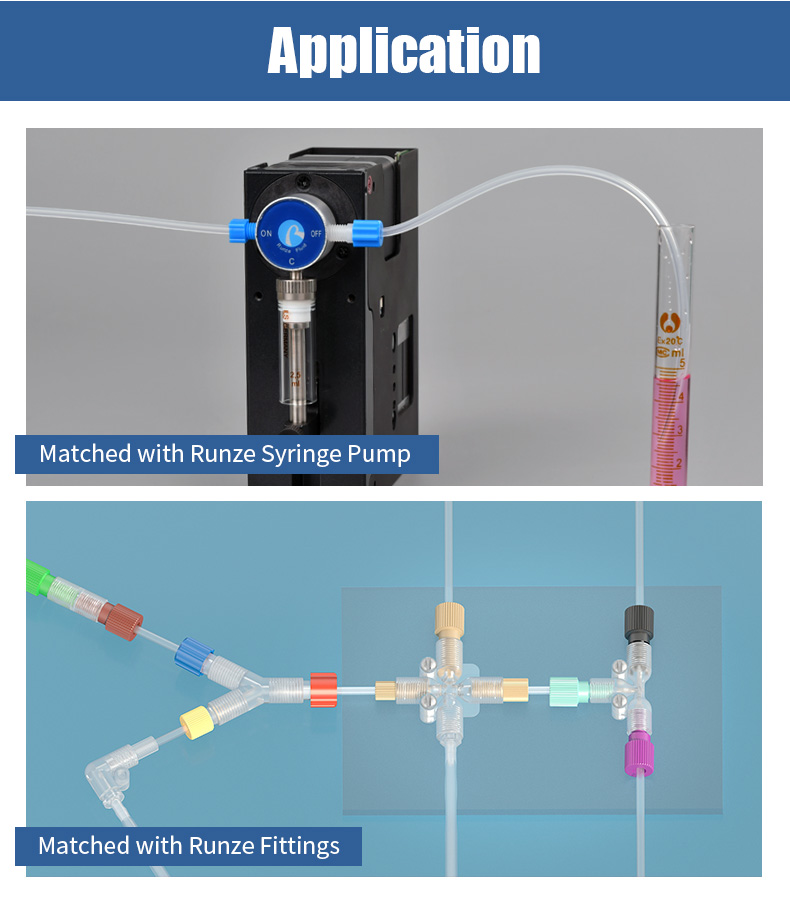

RUNZE 시린지 펌프 · RUNZE 피팅과 조합한 유로 구성 예
RUNZE 시린지 펌프 · RUNZE 피팅과 조합한 유로 구성 예

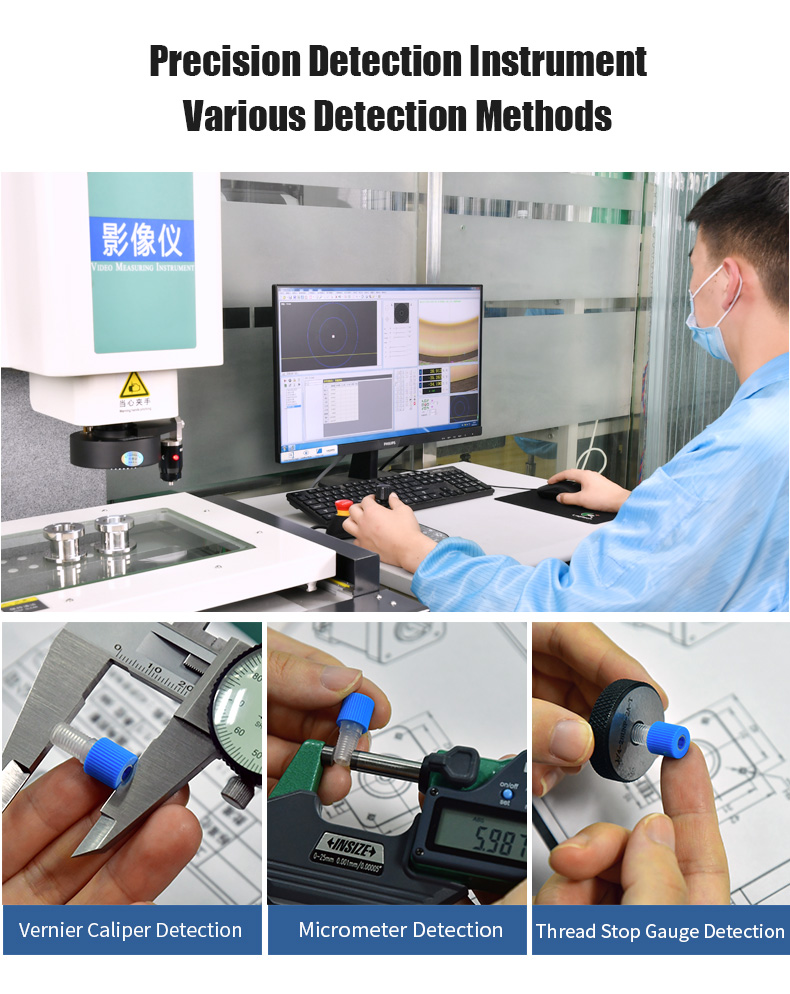

치수 검사 — 버니어 캘리퍼 · 마이크로미터 · 나사 스톱 게이지
치수 검사 — 버니어 캘리퍼 · 마이크로미터 · 나사 스톱 게이지

용도 (Applications)

미세유체(Microfluidics) 유로에서 튜브를 반복 탈착하며 매번 같은 조임을 내야 하는 구간에 씁니다.

유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · PFA 튜브 · 견적·기술 문의

문의·상담070-8983-2600평일 상담 · 견적/기술 문의 환영
채팅문의QR 스캔 · 채널톡

프리토크 플랜지리스 피팅 FAQ

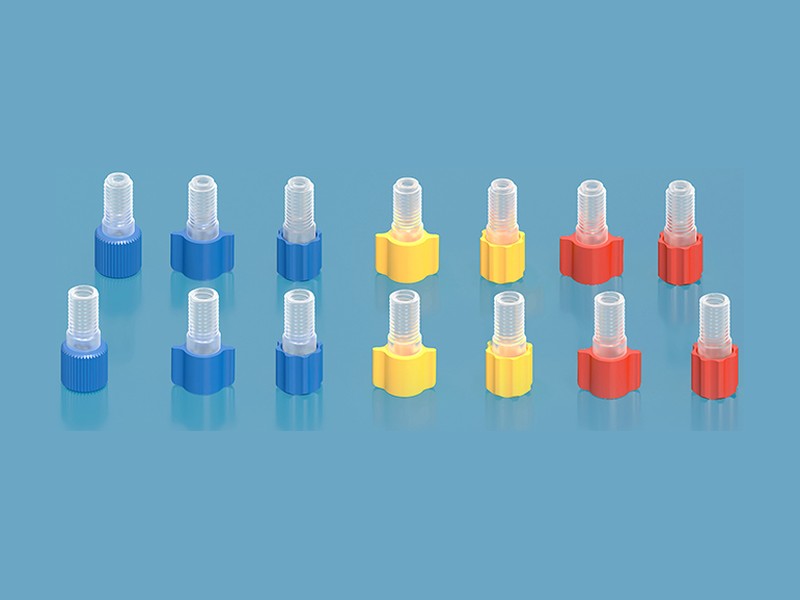

선택색상은 무엇을 뜻하나요?

토크 등급입니다. 블루 0.11-0.15 N·m, 옐로 0.15-0.20 N·m, 레드 0.20-0.25 N·m이며 색상마다 권장 사용 조건이 다릅니다.

선택1/4-28과 M6 중 무엇을 골라야 하나요?

받는 포트 규격에 맞춥니다. 수구 포트가 1/4-28이면 1/4-28 너트를, M6이면 M6 너트를 씁니다.

선택튜브 두께에 따라 어떤 색을 써야 하나요?

상온·상압에서 튜브 두께가 0.5 mm 이하면 블루, 0.5 mm를 넘으면 옐로입니다. 100℃ 미만·0.8 MPa 초과에서 두께가 0.5 mm를 넘으면 레드입니다.

시공왜 튜브를 직각으로 잘라야 하나요?

비스듬하거나 버가 있으면 튜브가 포트 바닥에 완전히 닿지 않습니다. 그 틈이 데드볼륨이 되어 피크가 앞으로 끌리거나 뒤로 끌리고 넓어집니다.

시공어느 정도로 조여야 하나요?

캡에서 딸깍 소리가 날 때까지입니다. 그 지점이 색상별로 정해진 토크 범위에 해당합니다.

유지보수페럴은 언제 갈아야 하나요?

여러 번 사용한 뒤, 특히 고압에서 쓴 경우 페럴을 교체합니다.

주문페럴은 어떤 모델을 고르나요?

튜브 외경과 재질로 고릅니다. PP 계열은 YE-016-P(1.6 mm) · YE-020-P(2.0) · YC-025-P(2.5) · YC-030-P(3.0) · YC-032-P(3.2), PFA 계열은 같은 번호에 -A 가 붙습니다.

재질너트와 페럴 재질은 무엇인가요?

너트는 PP natural 과 PTFE natural, 페럴은 PP natural 과 PFA natural 이 있습니다.
