암 루어 벌크헤드
Runze Fluid Female Luer Bulkhead
본체 + 고정 너트 + 마운팅 스테이터 3피스 · 1/4-28 UNF · M10

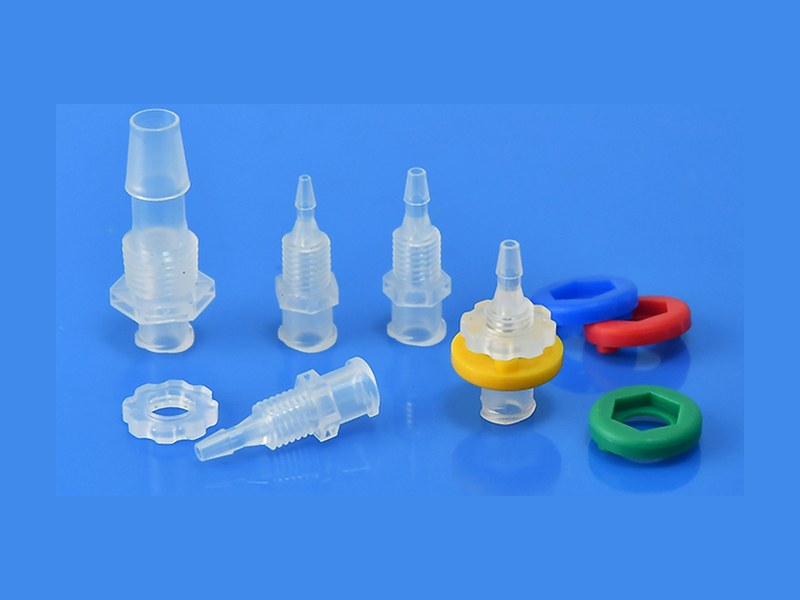

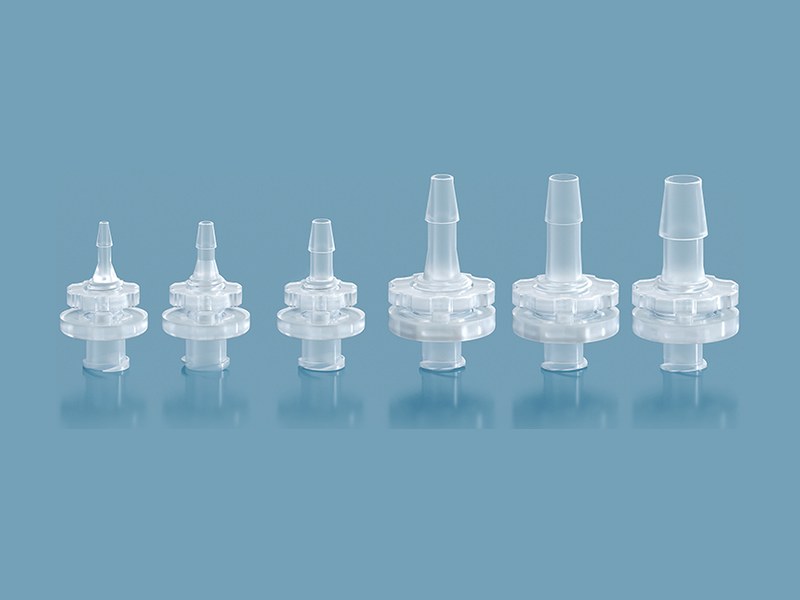

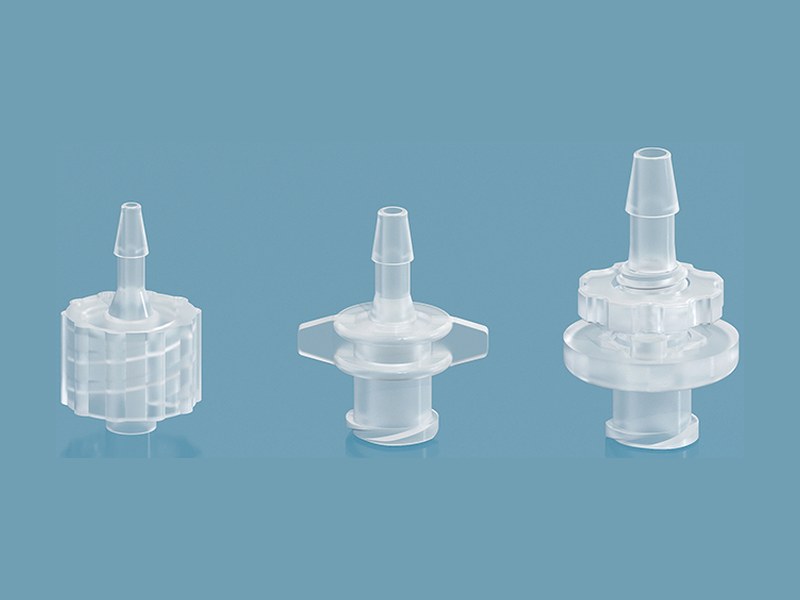

암 루어 벌크헤드는 본체·고정 너트·마운팅 스테이터 3피스로 패널을 관통해 루어 접속을 만드는 피팅입니다.
카탈로그 PDF회원암 루어 벌크헤드는 본체·고정 너트·마운팅 스테이터 3피스로 패널을 관통해 루어 접속을 만드는 피팅입니다.
카탈로그 PDF회원| 나사 규격 (Thread) | 1/4-28 UNF · M10 |
|---|---|
| 구성 (Assembly) | 본체 + 고정 너트 + 마운팅 스테이터 3피스 |
| 재질 (Material) | 의료등급 PP (Medical Grade PP) |
| 대응 튜브 내경 (Tubing ID) | 0.8 ~ 6.4 mm |
| 접속 (Connection) | 외부 암 루어 · 내부 바브 |
| 수록 모델 (Models) | 12종 |
| 가격 조건 | VAT 별도 · 국제 배송료 70,000원 (주문당 1회) |
※ 소액 품목은 제조사 수량단가(priceTiers)를 적용한 팩 단위로 판매합니다. 팩 수량은 주문정보의 모델명 뒤 ×수량으로 표기됩니다.
관련 자료 · 회원 열람: 재질 인증서 (PDF) · 성능시험 보고서 (PDF)
| 주문 코드 | 형식 | 적용 튜브 | 나사 규격 | 재질 |
|---|---|---|---|---|
| RH-C-M016 ×100 | ID 1.0-1.6 mm Female Luer Bulkhead Union · 100개입 팩 | — | — | — |
| RH-C-M024 ×100 | ID 1.6-2.4 mm Female Luer Bulkhead Union · 100개입 팩 | — | — | — |
| RH-C-M032 ×100 | ID 2.4-3.2 mm Female Luer Bulkhead Union · 100개입 팩 | — | — | — |
| RH-C-M040 ×100 | ID 3.2-4.0 mm Female Luer Bulkhead Union · 100개입 팩 | — | — | — |
| RH-C-M048 ×100 | ID 4.0-4.8 mm Female Luer Bulkhead Union · 100개입 팩 | — | — | — |
| RH-C-M064 ×100 | ID 4.8-6.4 mm Female Luer Bulkhead Union · 100개입 팩 | — | — | — |
| RH-C-M016*LM28P*C1/4-28 | 유니온 | 1.0-1.6 mm | M016 | PP |
| RH-C-M024**LM28P*C1/4-28 | 유니온 | 1.6-2.4 mm | M024 | PP |
| RH-C-M032**LM28P*C1/4-28 | 유니온 | 2.4-3.2 mm | M032 | PP |
| RH-C-M040**LMM10P*C10 | 유니온 | 3.2-4.0 mm | M040 | PP |
| RH-C-M048**LMM10P*C10 | 유니온 | 4.0-4.8 mm | M048 | PP |
| RH-C-M064**LMM10P*C10 | 유니온 | 4.8-6.4 mm | M064 | PP |
주문 코드는 제조사 카탈로그 표기 그대로입니다. 재질 · 나사 규격 · 적용 튜브를 확인해 고르십시오.

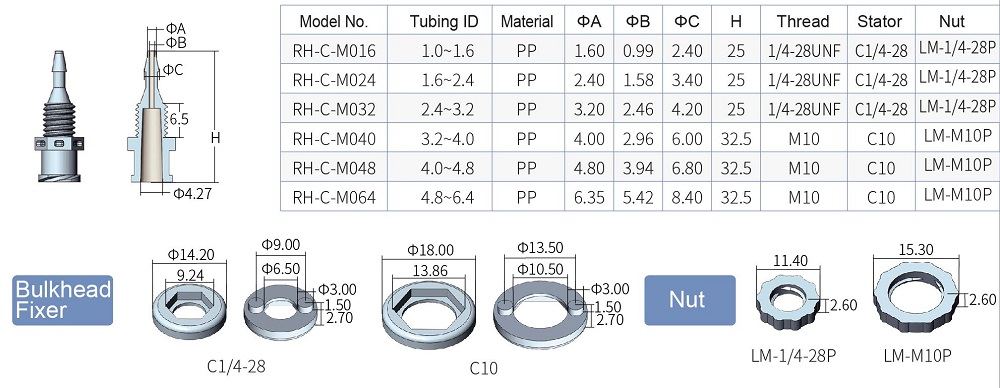

| 모델 번호 (Model No.) | 설명 (Description) | Tubing ID (mm) | 재질 (Material) |
|---|---|---|---|
| RH-C-M016 | Female Luer-to-Barb 1.6mm Bulkhead Fitting | 0.8-1.6mm | Medical Grade PP |
| RH-C-M024 | Female Luer-to-Barb 2.4mm Bulkhead Fitting | 1.6-2.4mm | |
| RH-C-M032 | Female Luer-to-Barb 3.2mm Bulkhead Fitting | 2.4-3.2mm | |
| RH-C-M040 | Female Luer-to-Barb 4.0mm Bulkhead Fitting | 3.2-4.0mm | |
| RH-C-M048 | Female Luer-to-Barb 4.8mm Bulkhead Fitting | 4.0-4.8mm | |
| RH-C-M064 | Female Luer-to-Barb 6.4mm Bulkhead Fitting | 4.8-6.4mm | |
| C06 | 1/4-28UNF Mounting Stator | / | |
| C10 | M10 Mounting Stator | / | |
| LM-1/4-28P | 1/4-28UNF Fixing nut | / | |
| LM-M10P | M10 Fixing nut | / |
PP 재질은 재고 보유, PTFE 는 모델당 최소 2,000개, 그 외 재질은 최소 5,000개 주문 시 맞춤 생산합니다.
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 암 루어락-바브 어댑터 · 패널 마운트 벌크헤드
구성몇 개 부품으로 되어 있나요?

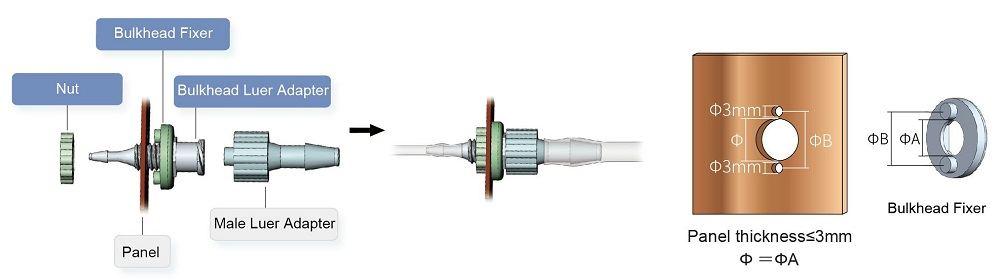

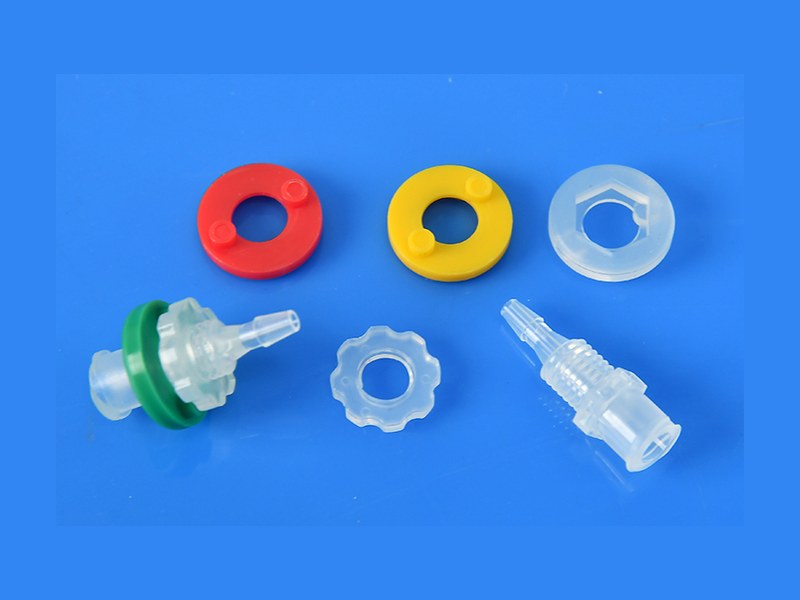

본체, 고정 너트, 마운팅 스테이터 3부품입니다. 셋을 조합해 패널에 고정합니다.
나사마운팅 나사 규격은요?
1/4-28 UNF(C06 스테이터 · LM-1/4-28P 너트)와 M10(C10 스테이터 · LM-M10P 너트)입니다.
용도어디에 쓰나요?

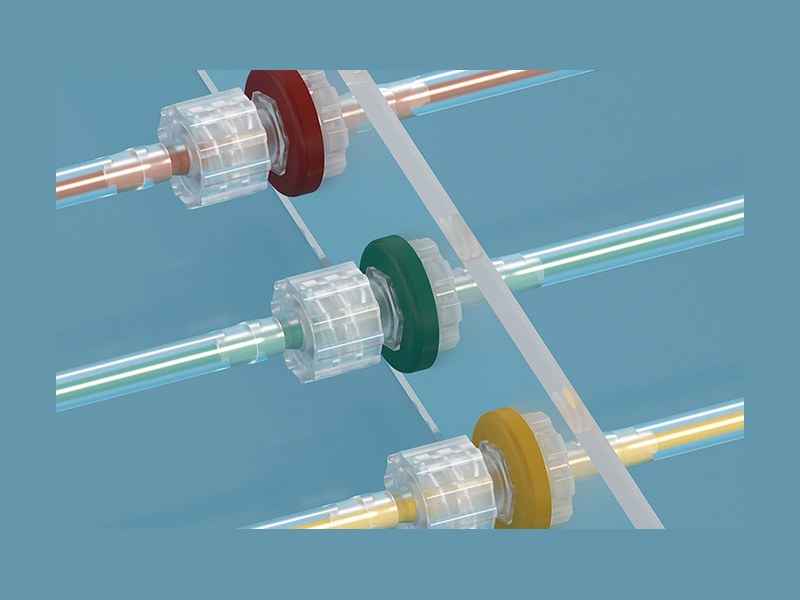

장비 패널 바깥에서 루어로 시린지를 연결하고 안쪽은 바브로 튜브를 잇는 구성에 씁니다.
