| 재질 (Material) | 의료등급 폴리프로필렌 (PP, Medical Grade) |
|---|---|
| 색상 (Color) | 내추럴 PP (Natural PP) |
| 나사 규격 (Thread) | 해당 없음 — 바브(미늘) 접속 |
| 구성 (Assembly) | 일체형 1피스 |

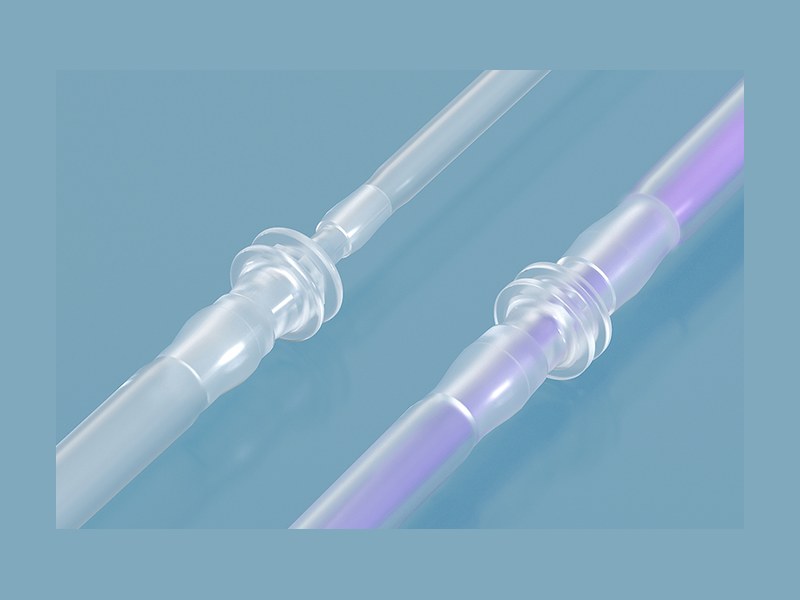

| 용도 (Function) | 연질 튜브 연결 |

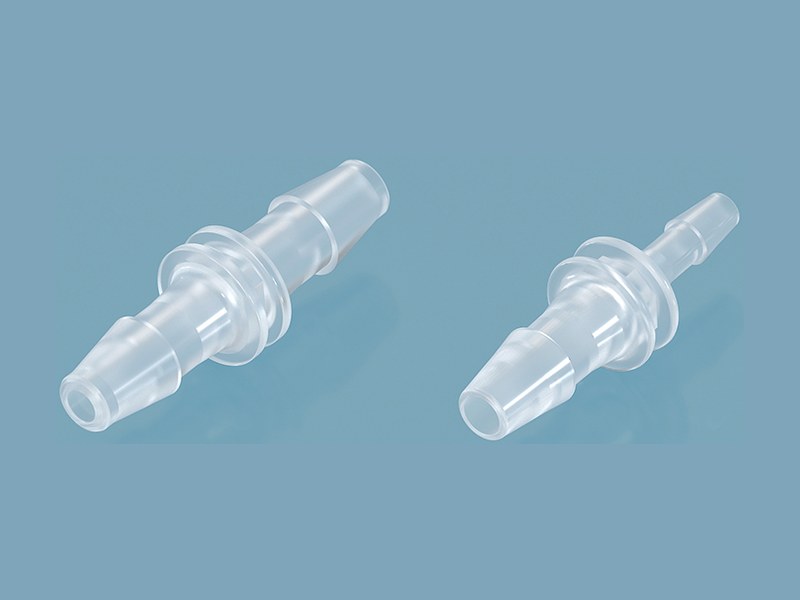

| 형식 (Type) | 동경 유니온 (DI) · 이경 유니온 (BI) |
| 규격 범위 (Size range) | 1/16″ ~ 1/2″ |
| 대응 튜브 내경 | 1.0 ~ 12.7 mm |
| 수록 모델 (Models) | 15종 |
| 가격 조건 | VAT 별도 · 국제 배송료 70,000원 (주문당 1회) |
※ 소액 품목은 제조사 수량단가(priceTiers)를 적용한 팩 단위로 판매합니다. 팩 수량은 주문정보의 모델명 뒤 ×수량으로 표기됩니다.
| 주문 코드 | 형식 | 적용 튜브 | 재질 |
|---|---|---|---|
| DI-087 ×100 | 11/32" / ID 6.4-8.7 mm Equal Union · 100개입 팩 | — | — |
| DI-095 ×100 | ID 8.7-9.5 mm Equal Union · 100개입 팩 | — | — |
| DI-127 ×100 | 1/4" / ID 9.5-12.7 mm Equal Union · 100개입 팩 | — | — |
| BI-016/024 | 유니온 | (1.0-1.6)*(1.6-2.4) mm | PP |
| BI-016/032 | 유니온 | (1.0-1.6)*(2.4-3.2) mm | PP |
| BI-024/032 | 유니온 | (1.6-2.4)*(2.4-3.2) mm | PP |
| BI-024/040 | 유니온 | (1.6-2.4)*(3.2-4.0) mm | PP |
| BI-032/040 | 유니온 | (2.4-3.2)*(3.2-4.0) mm | PP |
| BI-032/048 | 유니온 | (2.4-3.2)*(4.0-4.8) mm | PP |
| BI-040/048 | 유니온 | (3.2-4.0)*(4.0-4.8) mm | PP |
| BI-040/064 | 유니온 | (3.2-4.0)*(4.8-6.4) mm | PP |
| BI-048/064 | 유니온 | (4.0-4.8)*(4.8-6.4) mm | PP |
| BI-048/087 | 유니온 | (4.0-4.8)*(6.4-8.7) mm | PP |
| BI-064/087 | 유니온 | (4.8-6.4)*(6.4-8.7) mm | PP |
| BI-095/127 | 유니온 | (8.7-9.5)*(9.5-12.7) mm | PP |
모든 규격 공통 — 나사 규격 —
주문 코드는 제조사 카탈로그 표기 그대로입니다. 재질 · 나사 규격 · 적용 튜브를 확인해 고르십시오.

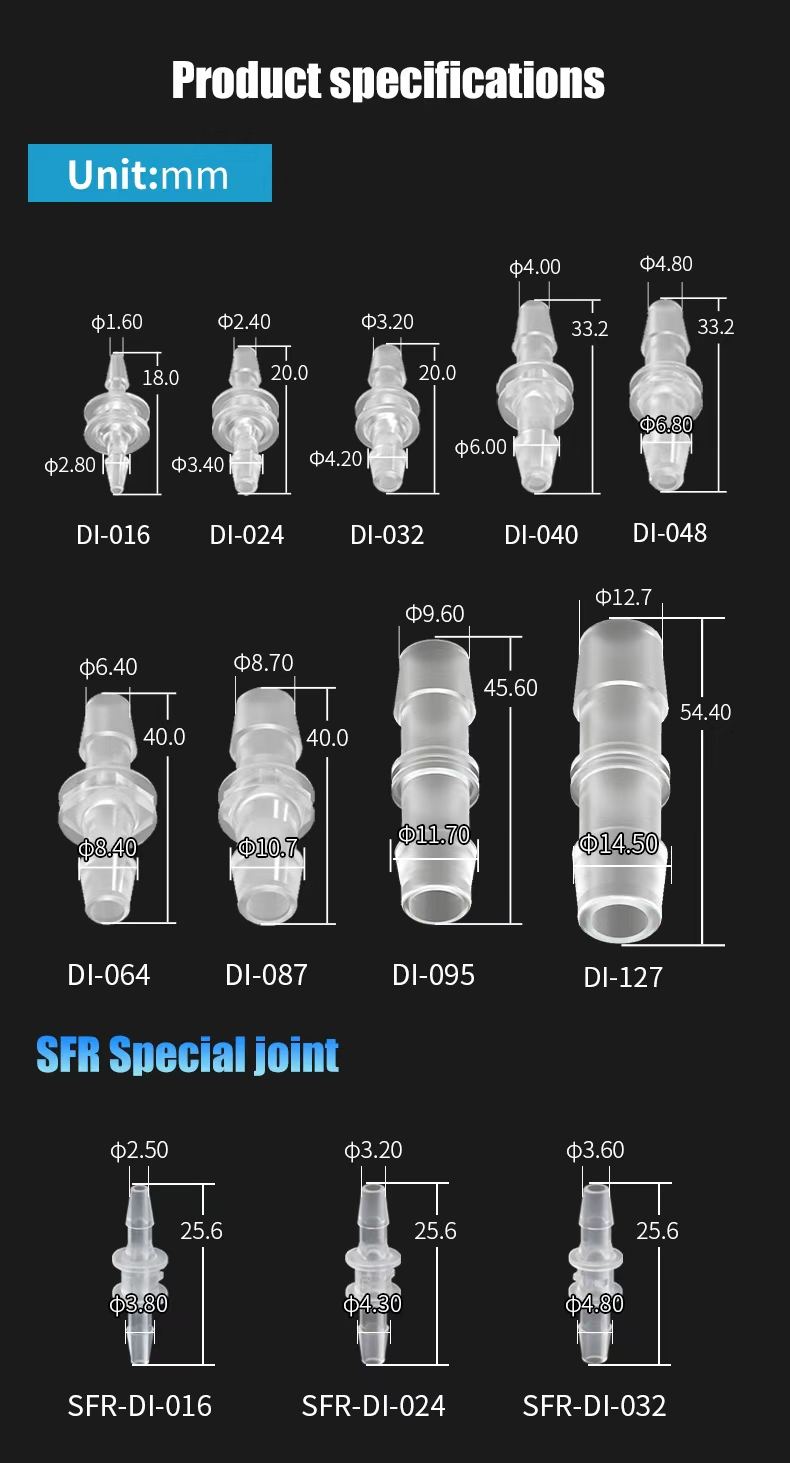

| 모델 번호 (Model No.) | 미터/인치 사이즈 | 바브 끝단 (mm) | 연질 튜브 내경 (mm) |
|---|---|---|---|

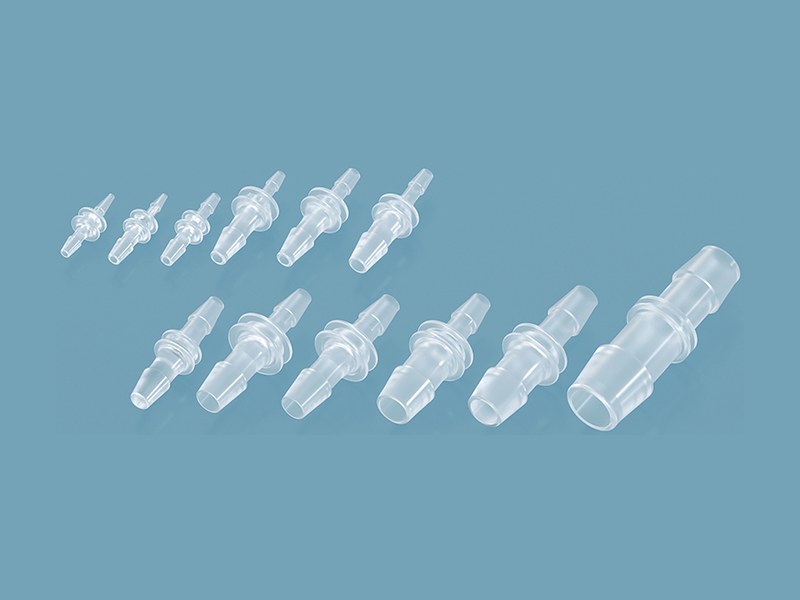

| DI-016 | 1.6-1/16" | Ø1.6 | 1.0-1.6 |
| DI-024 | 2.4-3/32" | Ø2.4 | 1.6-2.4 |
| DI-032 | 3.2-1/8" | Ø3.2 | 2.4-3.2 |
| DI-040 | 4.0-5/32" | Ø4.0 | 3.2-4.0 |
| DI-048 | 4.8-3/16" | Ø4.8 | 4.0-4.8 |
| DI-064 | 6.4-1/4" | Ø6.4 | 4.8-6.4 |
| DI-087 | 8.7-11/32" | Ø8.7 | 6.4-8.7 |
| DI-095 | 9.5-3/8" | Ø9.5 | 8.7-9.5 |
| DI-127 | 12.7-1/2" | Ø12.7 | 9.5-12.7 |

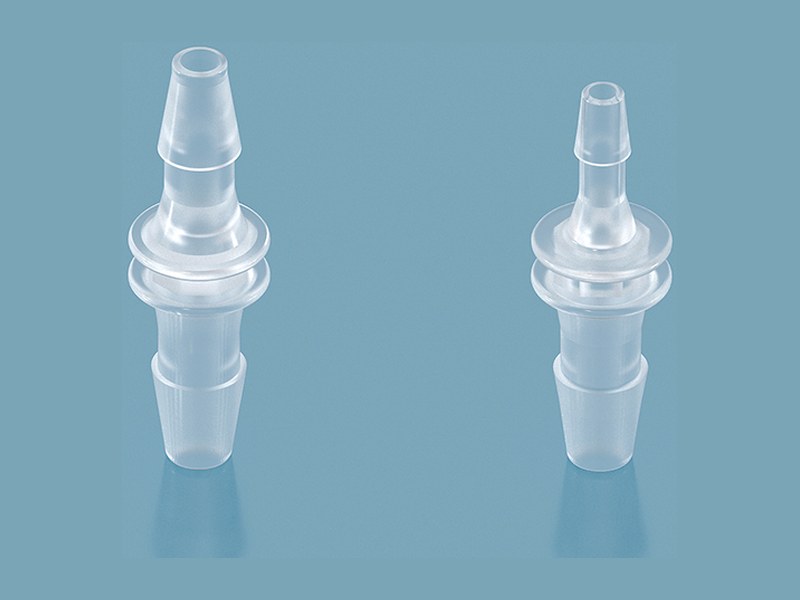

이경 유니온(BI)은 재질 모두 의료등급 PP · 내추럴 PP 입니다.

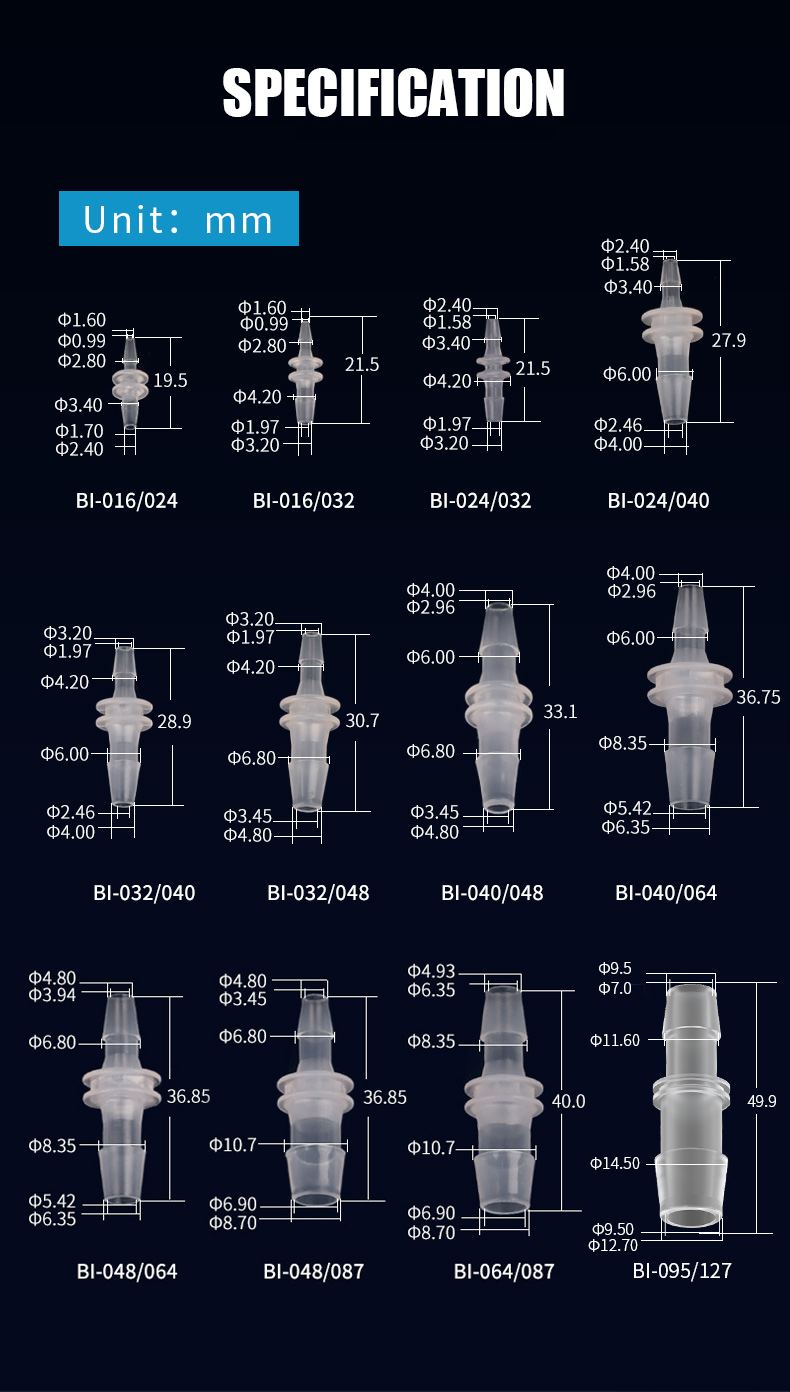

| 모델 번호 (Model No.) | 인치 사이즈 | 미터 사이즈 | 바브 끝단 (mm) | 연질 튜브 내경 (mm) |
|---|---|---|---|---|

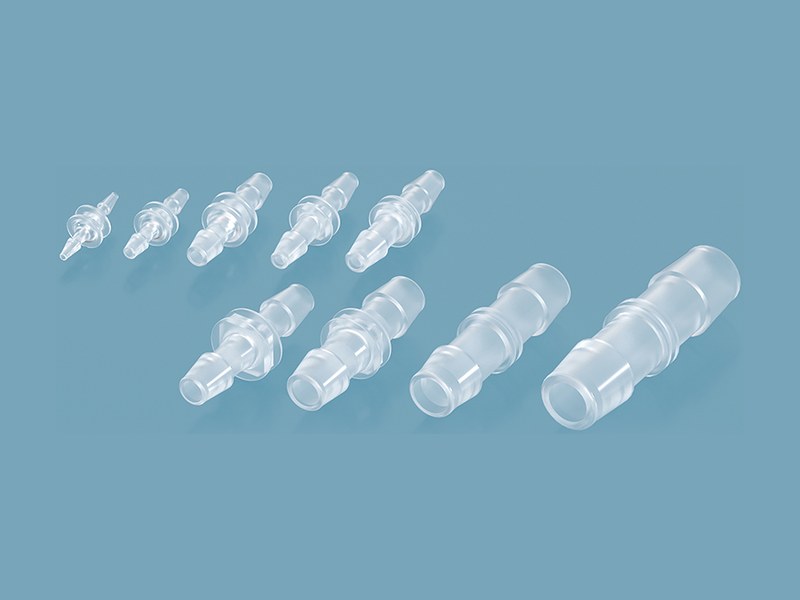

| BI-016/024 | 1/16×3/32 | 1.6×2.4 | Ø1.6×2.4 | (1.0-1.6) × (1.6-2.4) |
| BI-016/032 | 1/16×1/8 | 1.6×3.2 | Ø1.6×3.2 | (1.0-1.6) × (2.4-3.2) |
| BI-024/032 | 3/32×1/8 | 2.4×3.2 | Ø2.4×3.2 | (1.6-2.4) × (2.4-3.2) |
| BI-024/040 | 3/32×5/32 | 2.4×4.0 | Ø2.4×4.0 | (1.6-2.4) × (3.2-4.0) |
| BI-032/040 | 1/8×5/32 | 3.2×4.0 | Ø3.2×4.0 | (2.4-3.2) × (3.2-4.0) |
| BI-032/048 | 1/8×3/16 | 3.2×4.8 | Ø3.2×4.8 | (2.4-3.2) × (4.0-4.8) |
| BI-040/048 | 5/32×3/16 | 4.0×4.8 | Ø4.0×4.8 | (3.2-4.0) × (4.0-4.8) |
| BI-040/064 | 5/32×1/4 | 4.0×6.4 | Ø4.0×6.35 | (3.2-4.0) × (4.8-6.4) |
| BI-048/064 | 3/16×1/4 | 4.8×6.4 | Ø4.8×6.35 | (4.0-4.8) × (4.8-6.4) |
| BI-048/087 | 3/16×11/32 | 4.8×8.7 | Ø4.8×8.7 | (4.0-4.8) × (6.4-8.7) |
| BI-064/087 | 1/4×11/32 | 6.4×8.7 | Ø6.35×8.7 | (4.8-6.4) × (6.4-8.7) |
| BI-095/127 | 3/8×1/2 | 9.5×12.7 | Ø10.35×12.8 | (8.75-9.5) × (9.5-12.7) |
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 바브 엘보 커넥터 · 바브 T 커넥터
선택굵기가 다른 튜브를 이을 수 있나요?
이경 유니온(BI)을 쓰면 어댑터 없이 직접 잇습니다.
규격어떤 규격이 있나요?
동경형은 1/16″부터 1/2″까지 9규격입니다.
압력고압에 써도 되나요?
저압 배관용입니다. 고압 유로에는 나사식 피팅을 쓰십시오.
