플랜지리스 피팅 3피스 세트

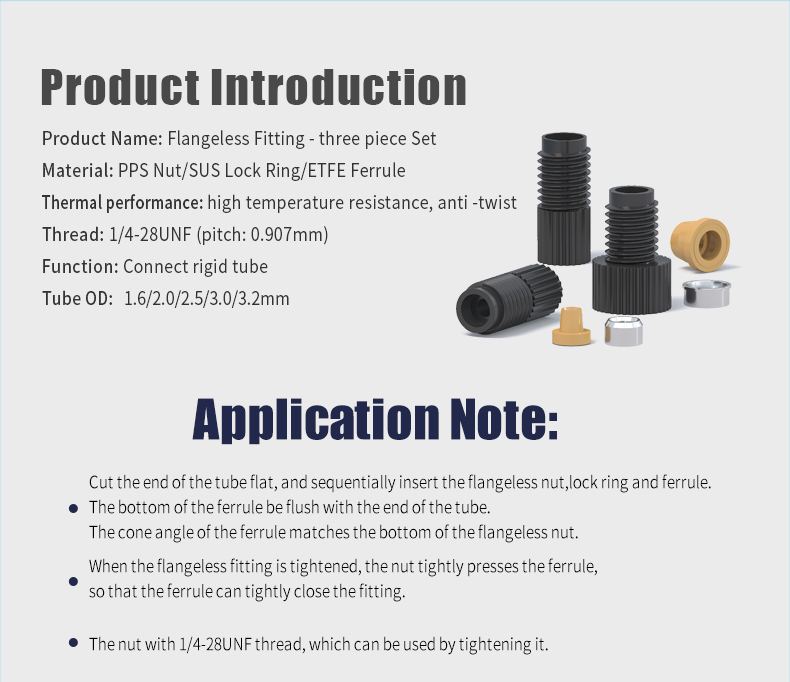

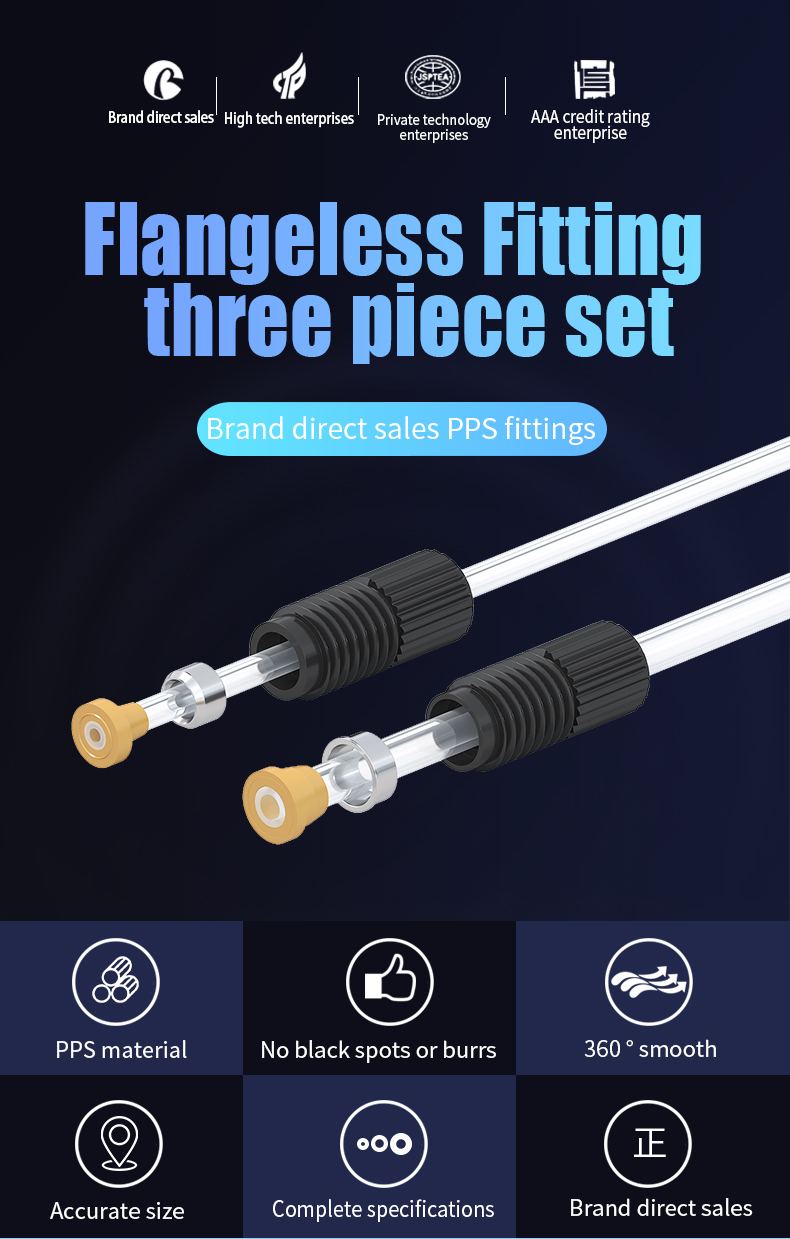

Runze Fluid Flangeless Fitting Three-piece Set
PPS 너트 + ETFE 페럴 + SUS316 락링 · 고온 · 튜브 무회전
플랜지리스 피팅 3피스 세트는 PPS 너트와 ETFE 페럴에 SUS316 락링을 더한 구성으로, 고온을 견디고 조일 때 튜브가 돌지 않습니다.
카탈로그 PDF회원플랜지리스 피팅 3피스 세트는 PPS 너트와 ETFE 페럴에 SUS316 락링을 더한 구성으로, 고온을 견디고 조일 때 튜브가 돌지 않습니다.

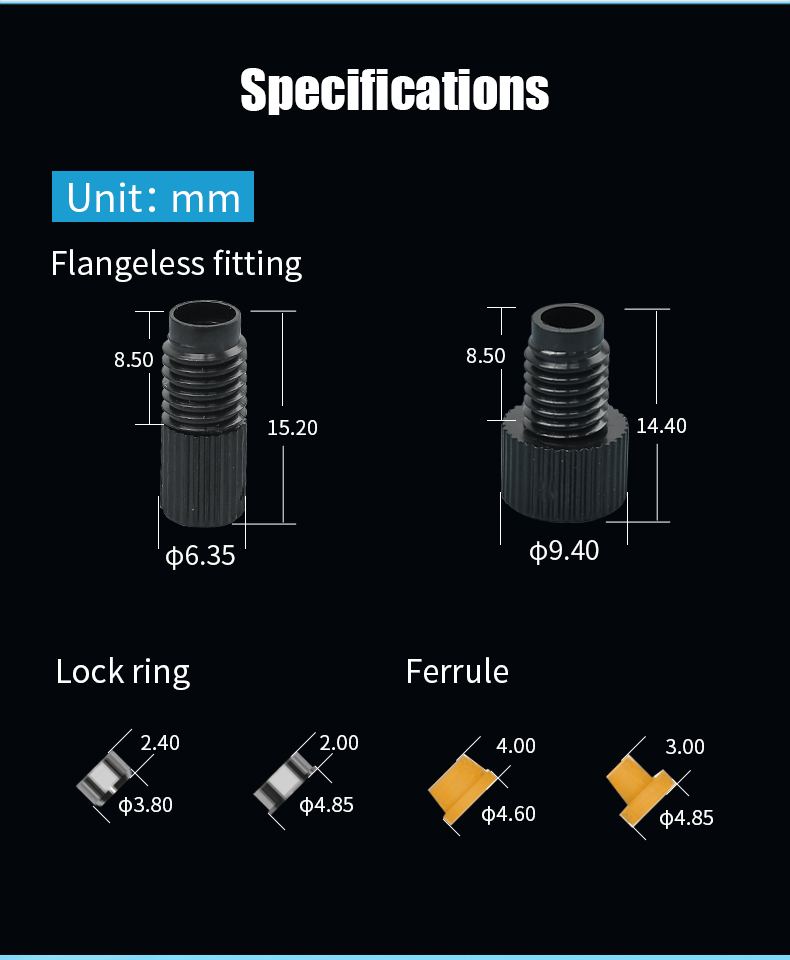

카탈로그 PDF회원| 나사 규격 (Thread) | 1/4-28 UNF |
|---|---|

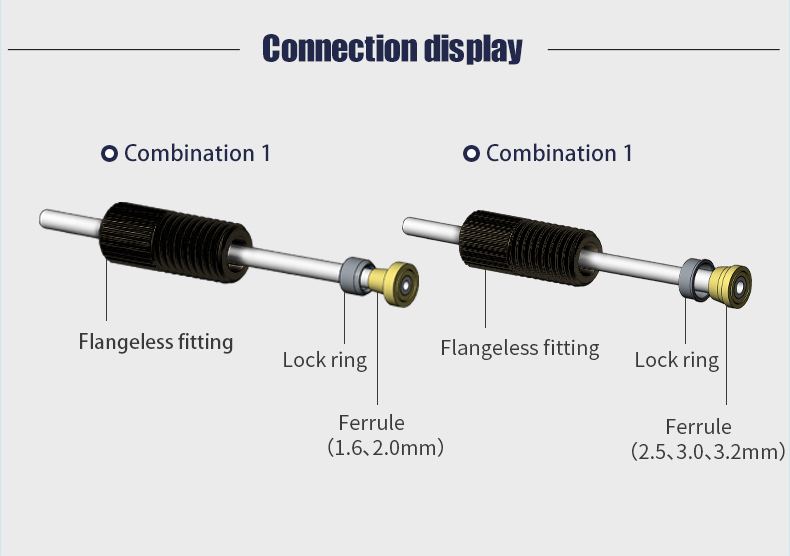

| 구성 (Assembly) | PPS 너트 + ETFE 페럴 + SUS316 락링 3피스 |
| 재질 (Material) | PPS 블랙 · ETFE · SUS316 스테인리스 |
| 페럴 (Ferrule) | YE-016F · YE-020F · YK-025F |

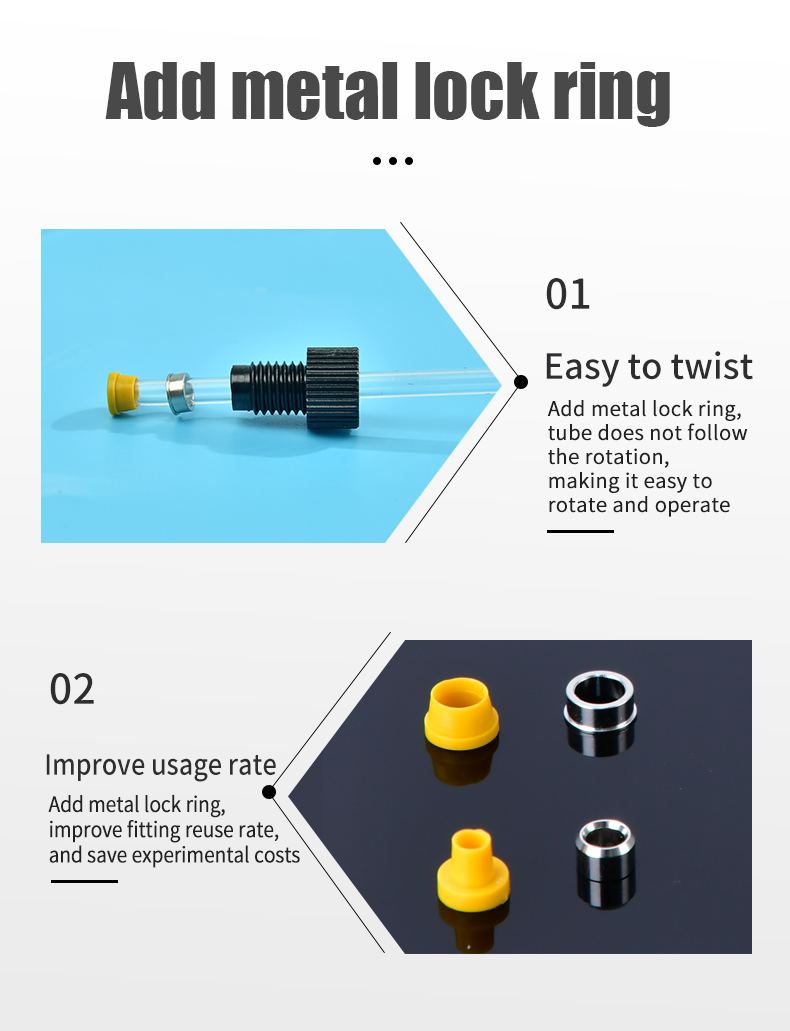

| 락링 (Lock ring) | KCF-038 · KCF-045 (SUS316) |
| 특성 (Feature) | 내고온 · 체결 시 튜브 무회전 |
| 수록 모델 (Models) | 10종 |
| 가격 조건 | VAT 별도 · 국제 배송료 70,000원 (주문당 1회) |
※ 소액 품목은 제조사 수량단가(priceTiers)를 적용한 팩 단위로 판매합니다. 팩 수량은 주문정보의 모델명 뒤 ×수량으로 표기됩니다.
관련 자료 · 회원 열람: 재질 인증서 (PDF) · 성능시험 보고서 (PDF)
| 주문 코드 | 적용 튜브 | 재질 |
|---|---|---|
| WD10A-28P+YC-032P | 2.5/3.0/3.2 mm | PP |
| WD10A-28P+YC-030P | 2.5/3.0/3.2 mm | PP |
| WD10A-28P+YC-025P | 2.5/3.0/3.2 mm | PP |
| WF10A-28P+YE-020P | 1.6/2.0 mm | PP |
| WF10A-28P+YE-016P | 1.6/2.0 mm | PP |
| WD10A-28E+YC-032A | 2.5/3.0/3.2 mm | PTFE*PFA |
| WD10A-28E+YC-030A | 2.5/3.0/3.2 mm | PTFE*PFA |
| WD10A-28E+YC-025A | 2.5/3.0/3.2 mm | PTFE*PFA |
| WF10A-28E+YE-020A | 1.6/2.0 mm | PTFE*PFA |
| WF10A-28E+YE-016A | 1.6/2.0 mm | PTFE*PFA |
모든 규격 공통 — 형식 2피스 플랜지리스 피팅 · 나사 규격 1/4-28
주문 코드는 제조사 카탈로그 표기 그대로입니다. 재질 · 나사 규격 · 적용 튜브를 확인해 고르십시오.
| SKU | Product | 모델 (Model) |
|---|---|---|

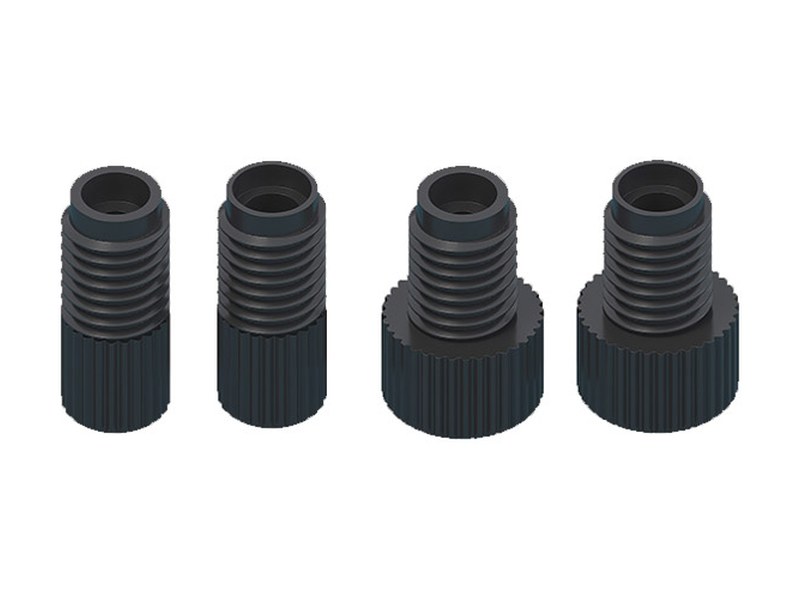

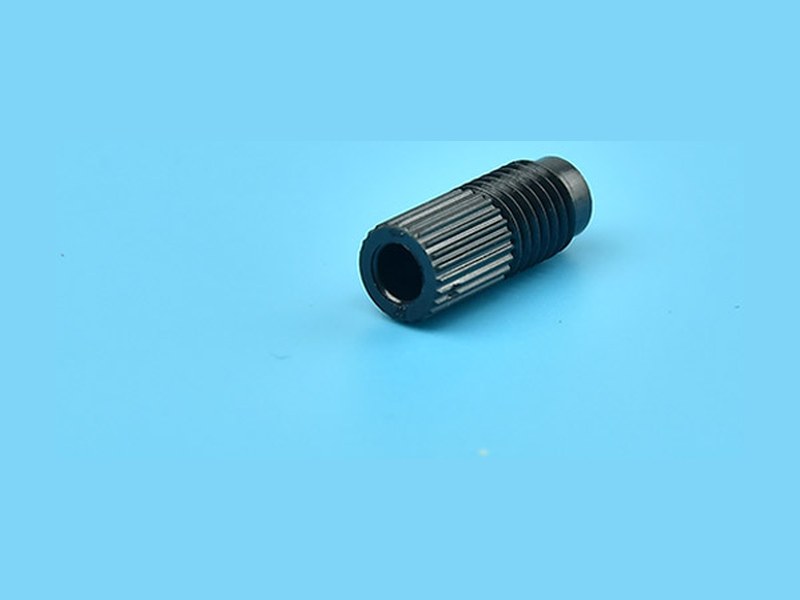

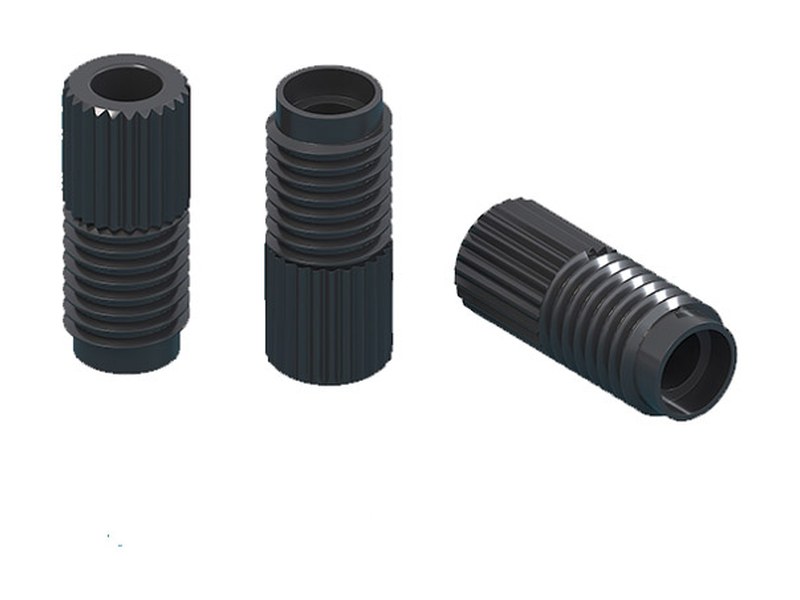

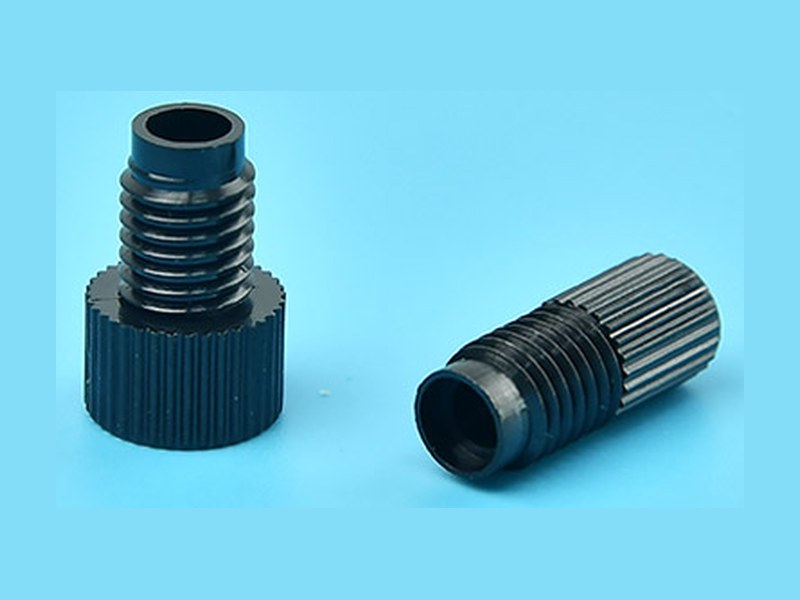

| 1006010562 | Flangeless Nut | WF03G-1/4-28-S-Black |
| 1006010560 | Flangeless Nut | WF01B-1/4-28-S- Black |
| 1006010563 | Flangeless Nut | WD03G-1/4-28-S- Black |

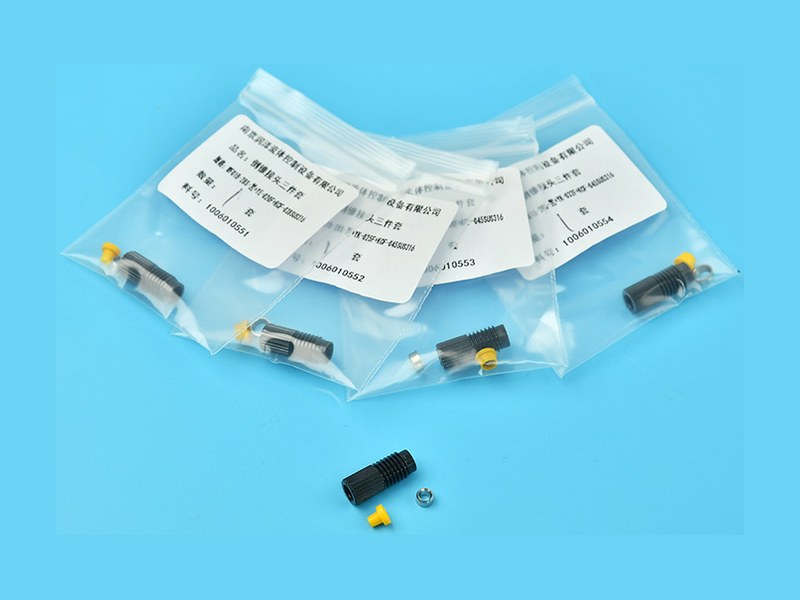

| 1006010550 | Flangeless Fitting—three-piece set | WF01B-28S-Black+YE-016F+KCF-038SUS316 |
| 1006010551 | Flangeless Fitting—three-piece set | WF01B-28S-Black+YE-020F+KCF-038SUS316 |
| 1006010555 | Flangeless Fitting—three-piece set | WF03G-28S-Black+YE-016F+KCF-038SUS316 |
| 1006010556 | Flangeless Fitting—three-piece set | WF03G-28S-Black+YE-020F+KCF-038SUS316 |
| 1006010557 | Flangeless Fitting—three-piece set | WD03G-28S-Black+YK-025F+KCF-045SUS316 |
| 1006010558 | Flangeless Fitting—three-piece set | WD03G-28S-Black+YK-030F+KCF-045SUS316 |
| 1006010559 | Flangeless Fitting—three-piece set | WD03G-28S-Black+YK-032F+KCF-045SUS316 |
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 슈퍼 플랜지리스 피팅 · 안티트위스트 플랜지리스 피팅

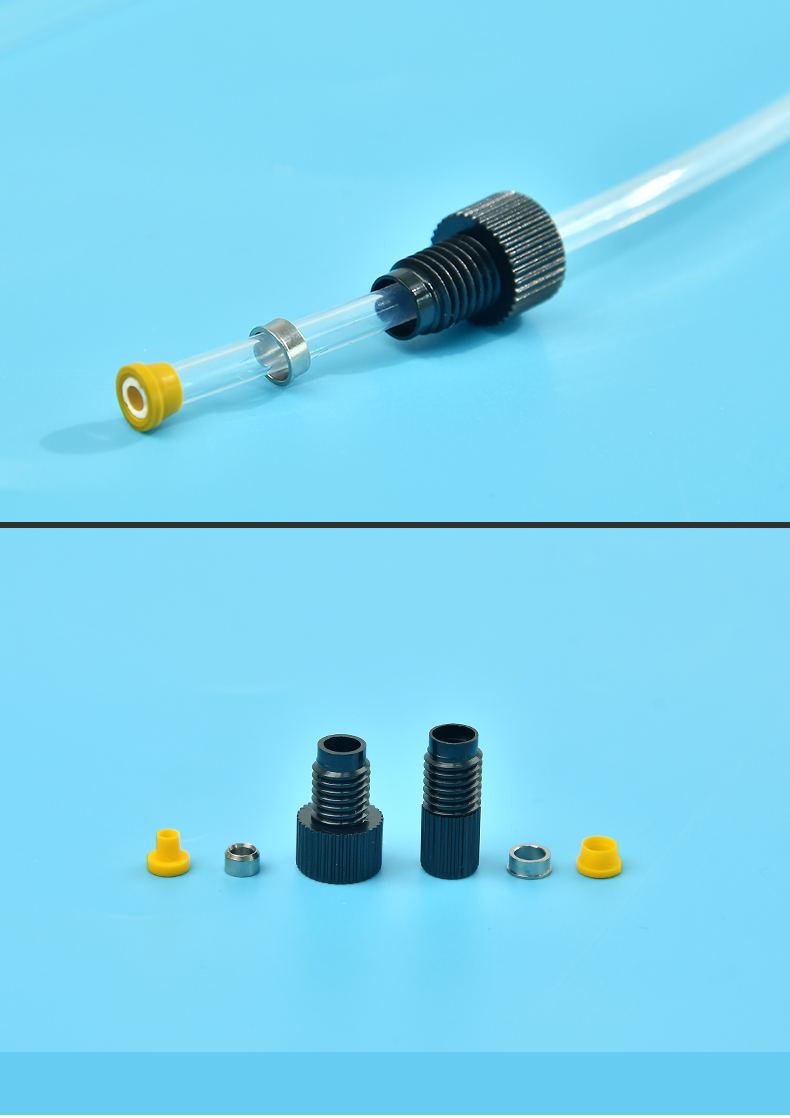

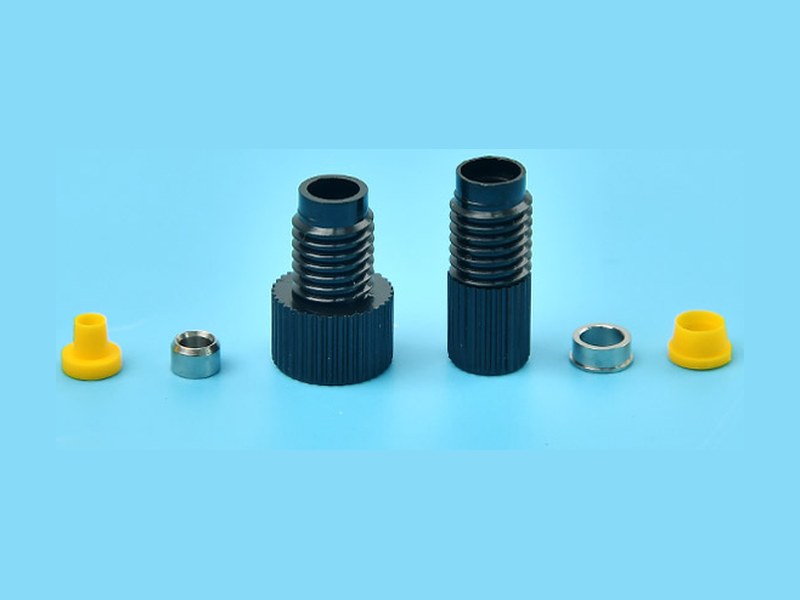

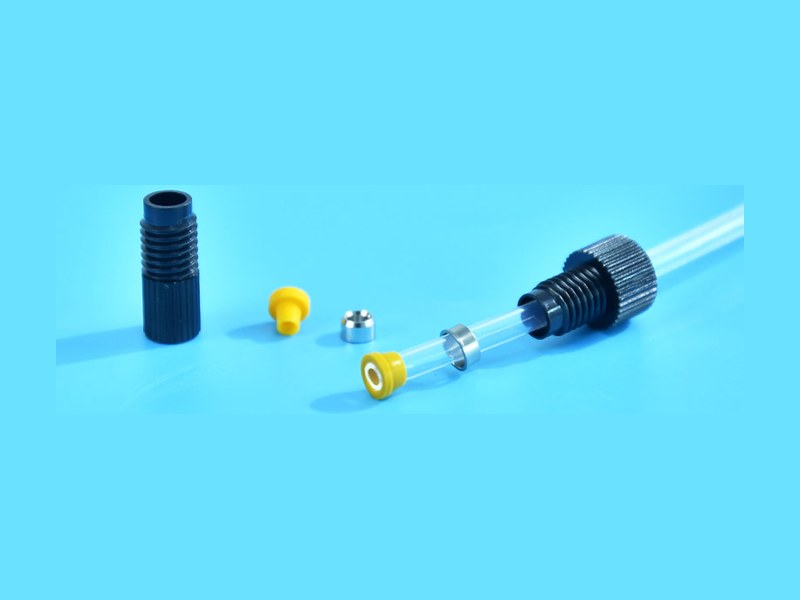

구성3피스는 무엇 무엇인가요?
PPS 너트, ETFE 페럴, SUS316 스테인리스 락링입니다.
소모품너트만 따로 살 수 있나요?
됩니다. WF03G · WF01B · WD03G 1/4-28-S-Black 너트를 단품으로 공급합니다.
락링락링은 어떻게 고르나요?
튜브 외경에 따라 KCF-038 또는 KCF-045를 씁니다.
