Runze Fluid
안티트위스트 플랜지리스 피팅
Runze Fluid Anti-twist Flangeless Fitting
PPS 블랙 너트 + ETFE 페럴 · 1/4-28 UNF · 튜브 외경 1.6~3.2 mm · 13종

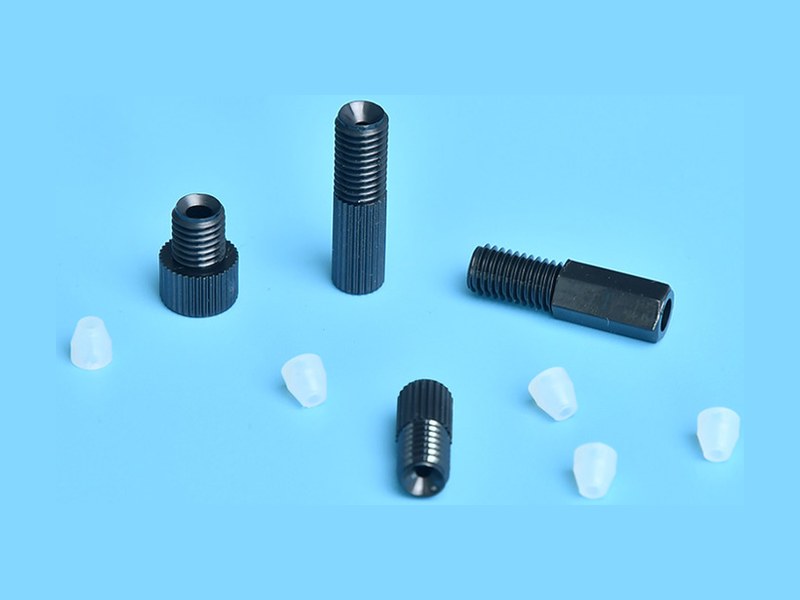

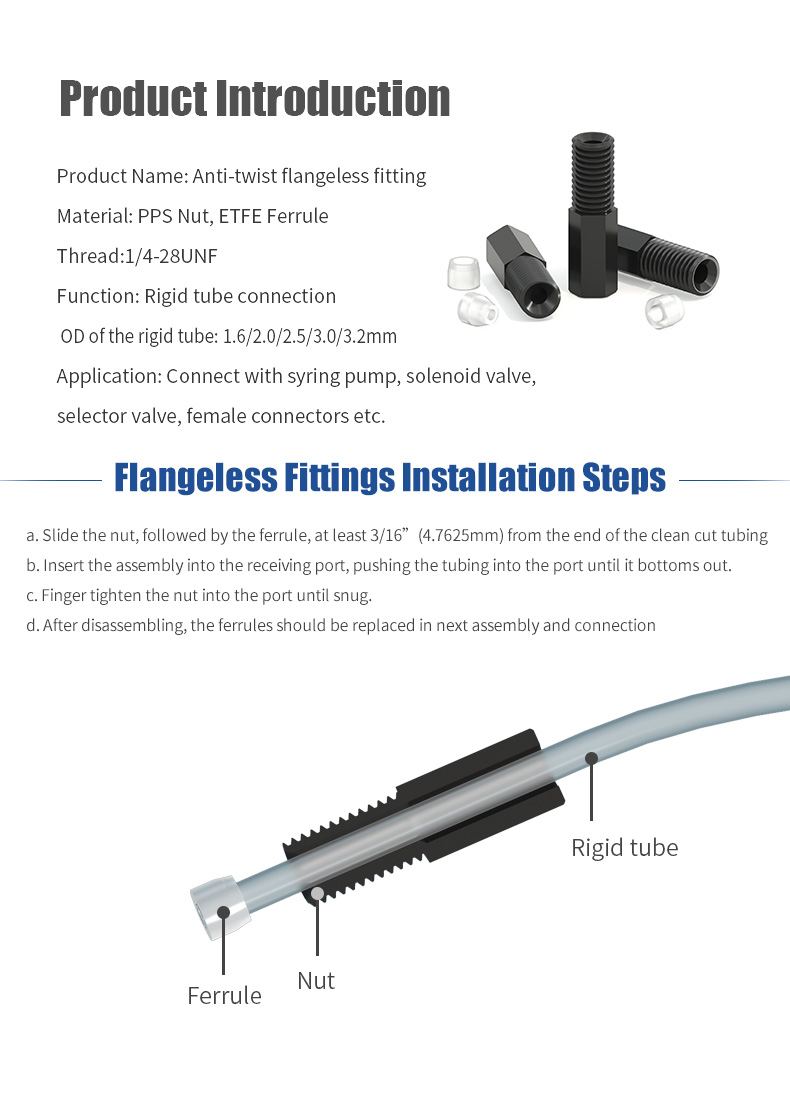

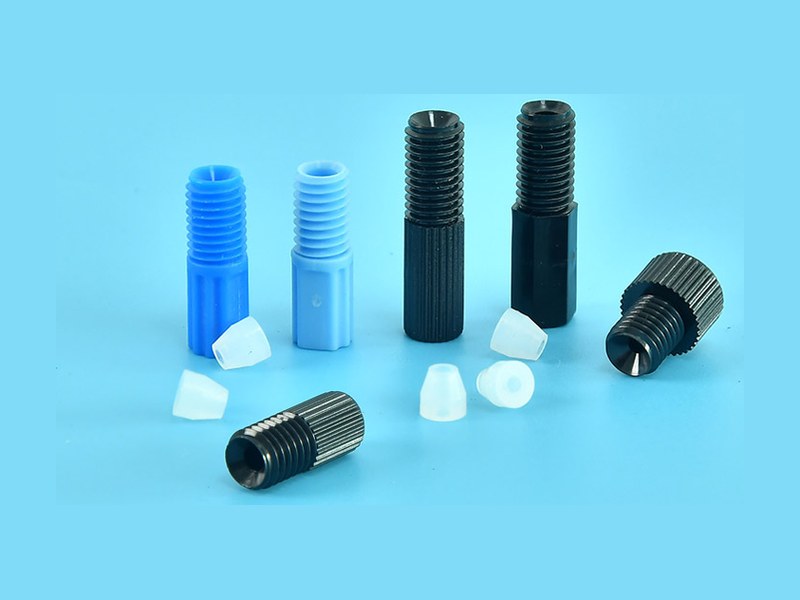

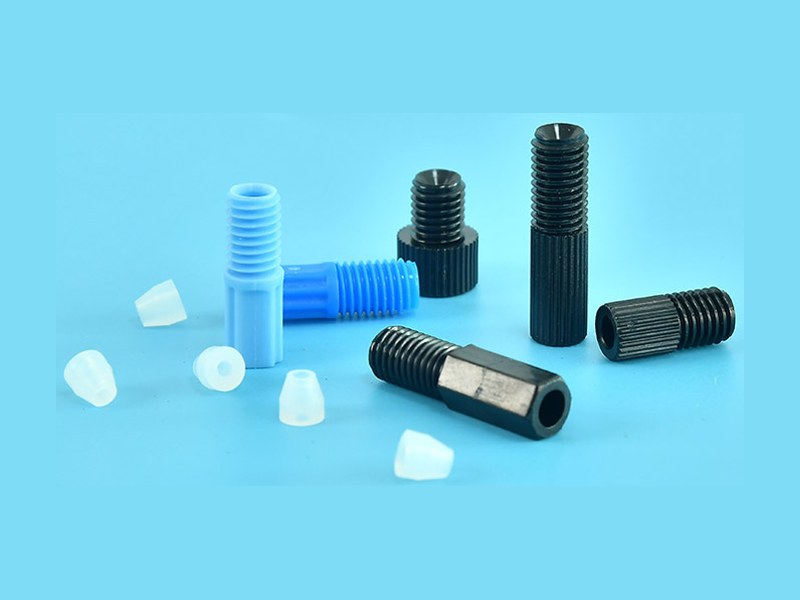

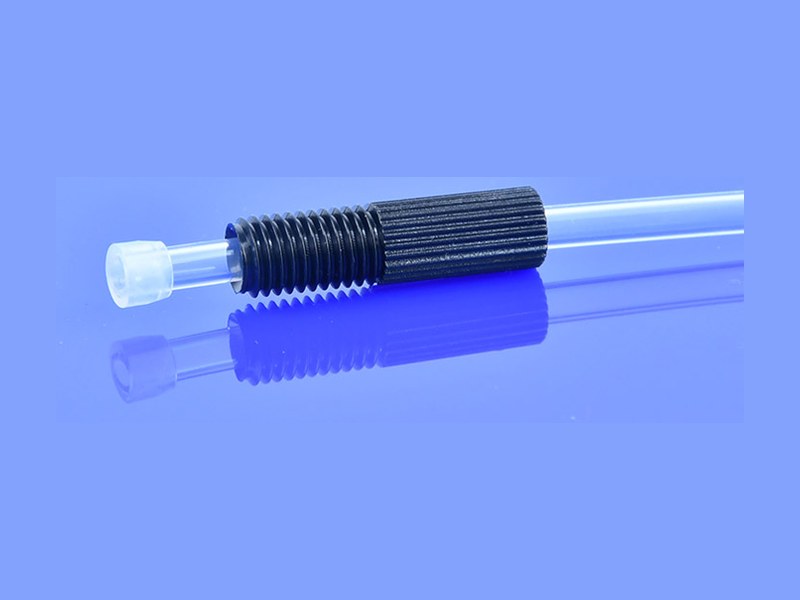

안티트위스트 플랜지리스 피팅은 PPS 너트와 ETFE 페럴 조합으로, 조이는 동안 튜브가 비틀리지 않게 잡아주는 피팅입니다.
카탈로그 PDF회원안티트위스트 플랜지리스 피팅은 PPS 너트와 ETFE 페럴 조합으로, 조이는 동안 튜브가 비틀리지 않게 잡아주는 피팅입니다.
카탈로그 PDF회원| 나사 규격 (Thread) | 1/4-28 UNF |
|---|---|
| 구성 (Assembly) | PPS 너트 + ETFE 페럴 2피스 |
| 재질 (Material) | PPS 블랙 · ETFE 내추럴 |
| 대응 튜브 외경 (Tube OD) | 1.6 / 2.0 / 2.5 / 3.0 / 3.2 mm |
| 특성 (Feature) | 체결 시 튜브 무비틀림 |
| 수록 모델 (Models) | 9종 |
| 가격 조건 | VAT 별도 · 국제 배송료 70,000원 (주문당 1회) |
관련 자료 · 회원 열람: 재질 인증서 (PDF) · 성능시험 보고서 (PDF)
| 주문 코드 | 재질 |
|---|---|
| WF16H-28P-deep blue+YF-016F | PP dark blue+ETFE natural |
| WF16H-M6P-light blue+YF-016F | PP beige blue+ETFE natural |
| WF16H-28P-red+YF-016F | PP red+ETFE natural |
| WF16H-28P-black+YF-016F | PP black+ETFE natural |
| WF16H-28P-yellow+YF-016F | PPyellow+ETFE natural |
| WF16H-28P-green+YF-016F | PP blue+ETFE natural |
| WF16H-28P-Beige+YF-016F | PP beige blue+ETFE natural |
| WF16H-28P-deep purple+YF-016F | PP deep purple+ETFE natural |
| WF16H-28P-dark brown+YF-016 | PP deep brown+ETFE natural |
모든 규격 공통 — 형식 페럴 · 적용 튜브 1.6mm · 나사 규격 —
주문 코드는 제조사 카탈로그 표기 그대로입니다. 재질 · 나사 규격 · 적용 튜브를 확인해 고르십시오.

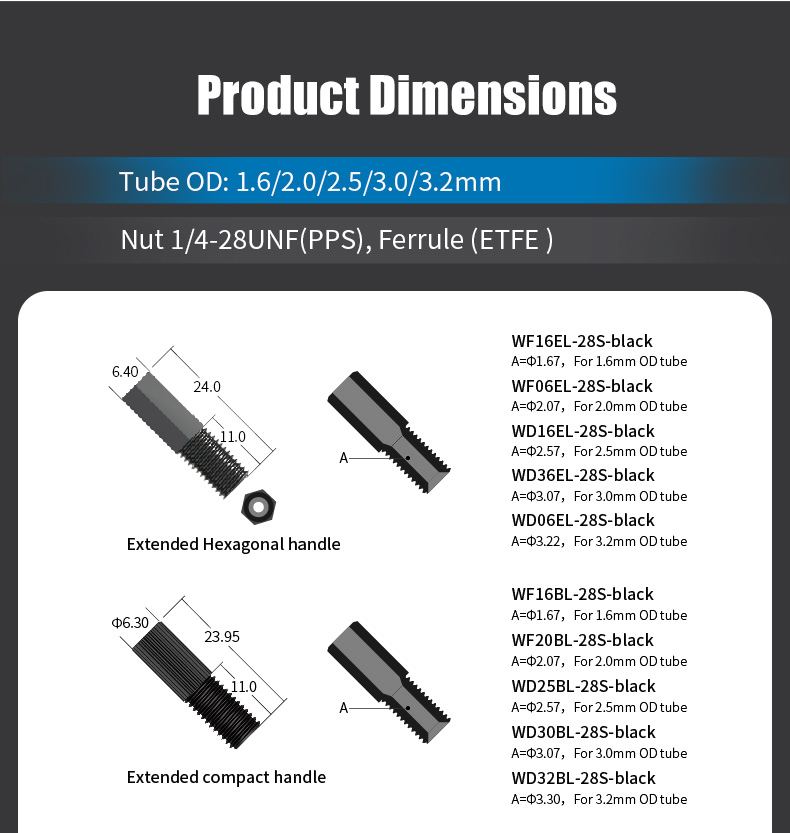

| Nut Model | 나사 (Thread) | Ferrule | 튜브 외경 (Tube OD) | 재질 (Material) |
|---|---|---|---|---|
| WF06EL-28S-Black | 1/4-28UNF | YF-020F | 2.0 mm | PPS black* ETFE natural |
| WD16EL-28S-Black | YD-025F | 2.5 mm | PPS black* ETFE natural | |
| WD36EL-28S-Black | YD-030F | 3.0 mm | PPS black* ETFE natural | |
| WD06EL-28S-Black | YD-032F | 3.2 mm | PPS black* ETFE natural | |
| WF16EL-28S-Black | YF-016F | 1.6 mm | PPS black* ETFE natural | |
| WF20B-28S-Black | 1/4-28UNF | YF-020F | 2.0mm | PPS black*ETFE natural |
| WD25B-28S-Black | YD-025F | 2.5mm | PPS black*ETFE natural | |
| WF16G-28S-Black | YF-016F | 1.6mm | PPS black*ETFE natural | |
| WF20G-28S-Black | YF-020F | 2.0mm | PPS black*ETFE natural | |
| WD25G-28S-Black | YD-025F | 2.5mm | PPS black*ETFE natural | |
| WD30G-28S-Black | YD-030F | 3.0mm | PPS black*ETFE natural | |
| WF16B-M6S-Black | M6 | YF-016F | 1.6mm | PPS black*ETFE natural |
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 토크 툴링 3피스 세트 · 안티트위스트 어댑터

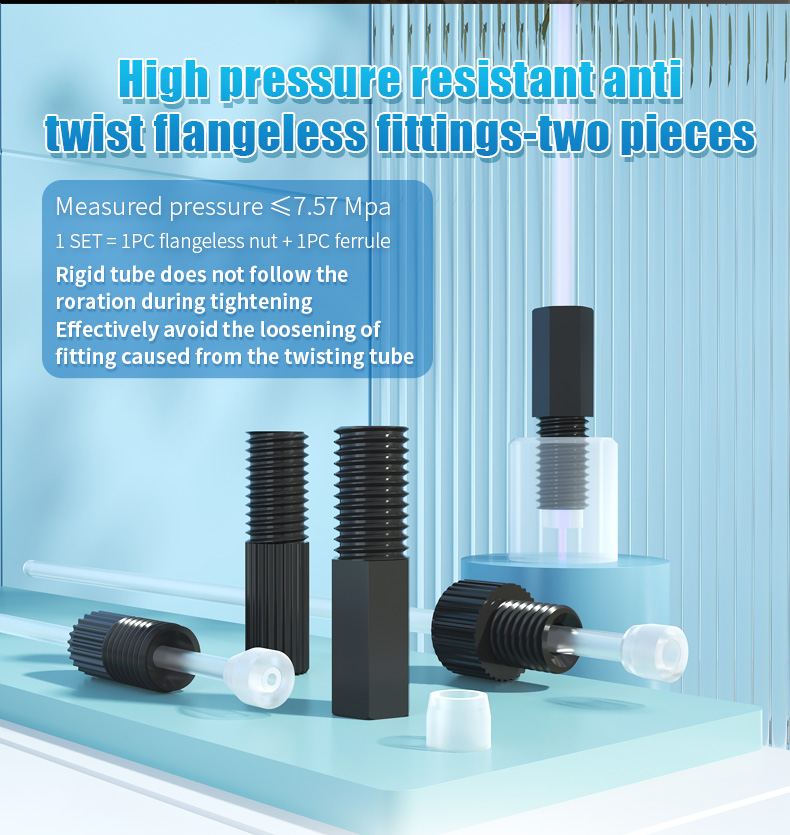

특성튜브가 안 비틀린다는 게 무슨 뜻인가요?
너트를 조일 때 튜브가 함께 회전하지 않습니다. 튜브 비틀림으로 인한 손상과 유로 어긋남을 막습니다.
재질너트와 페럴 재질이 왜 다른가요?
너트는 강도가 필요해 PPS, 유체가 닿는 페럴은 내약품성이 좋은 ETFE를 씁니다.

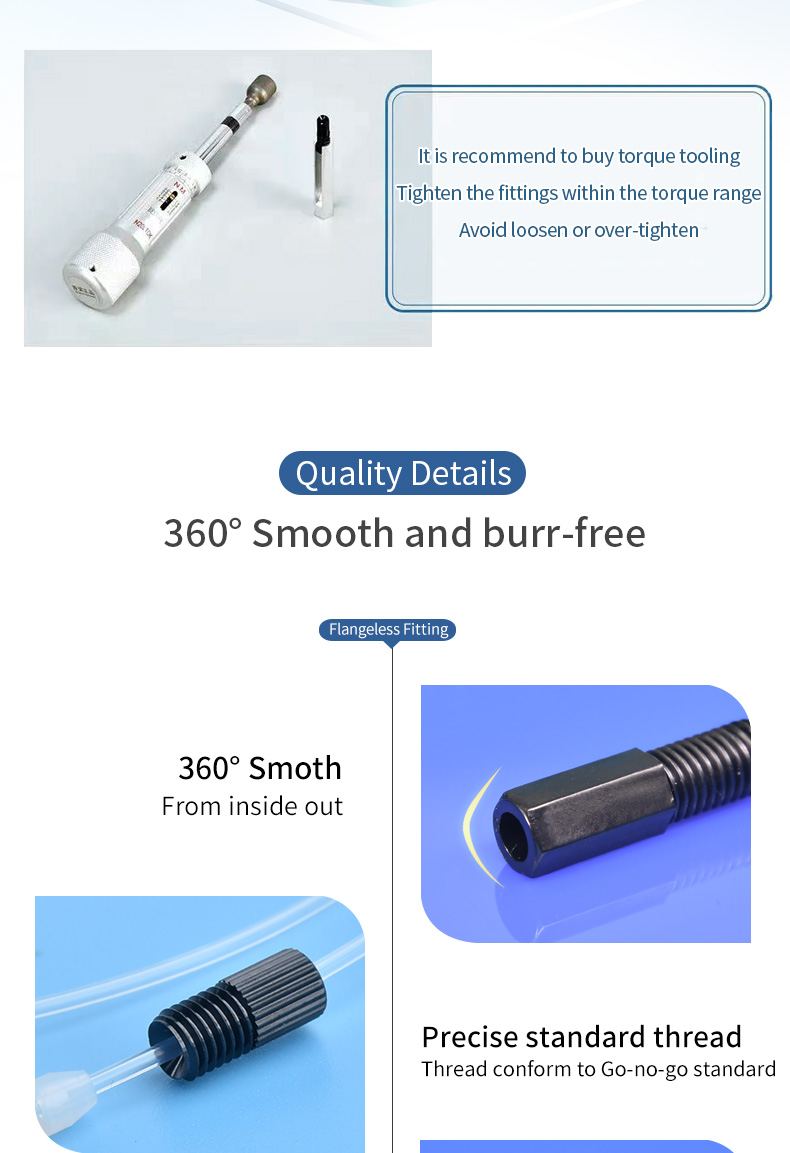

토크토크 관리를 하려면요?
전용 토크 툴링 3피스 세트를 함께 쓰면 조임 토크를 일정하게 관리할 수 있습니다.
