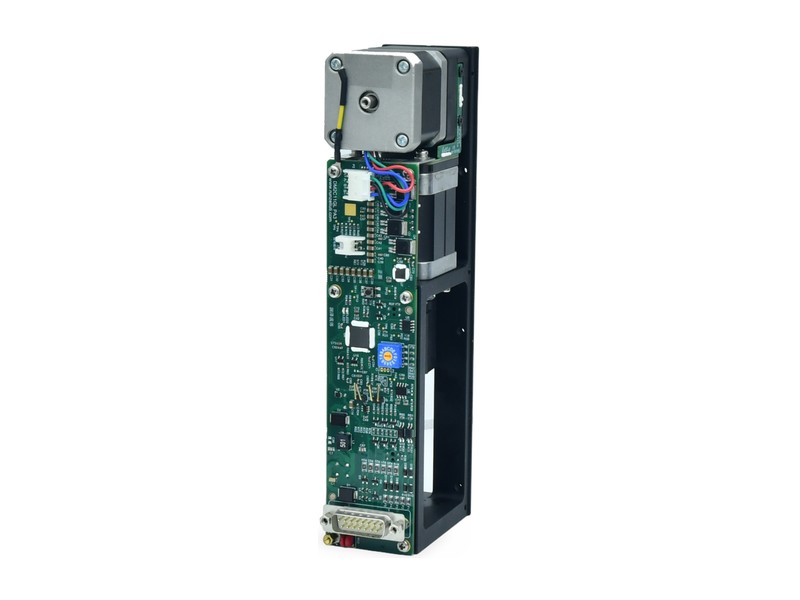

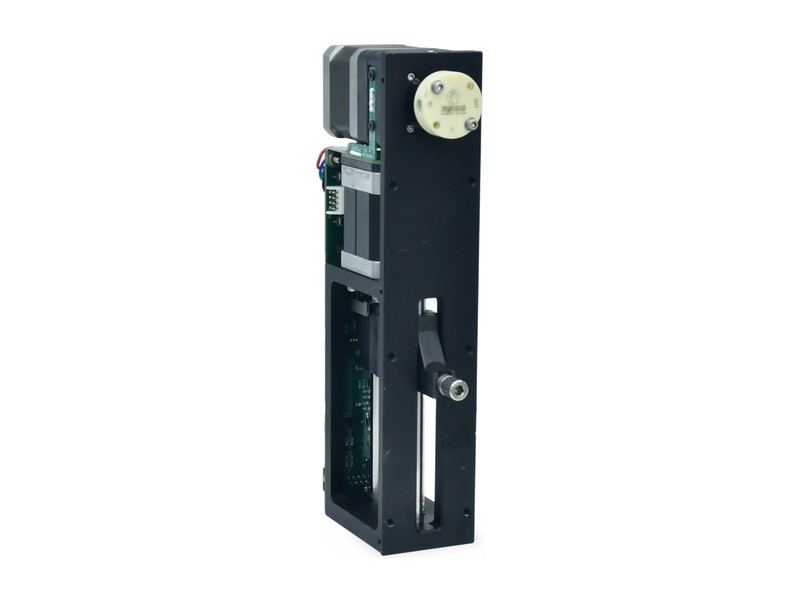

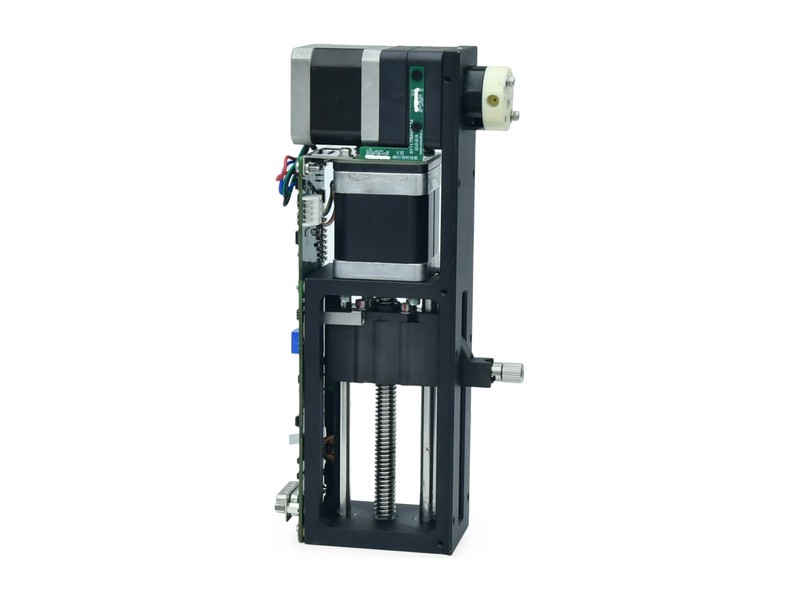

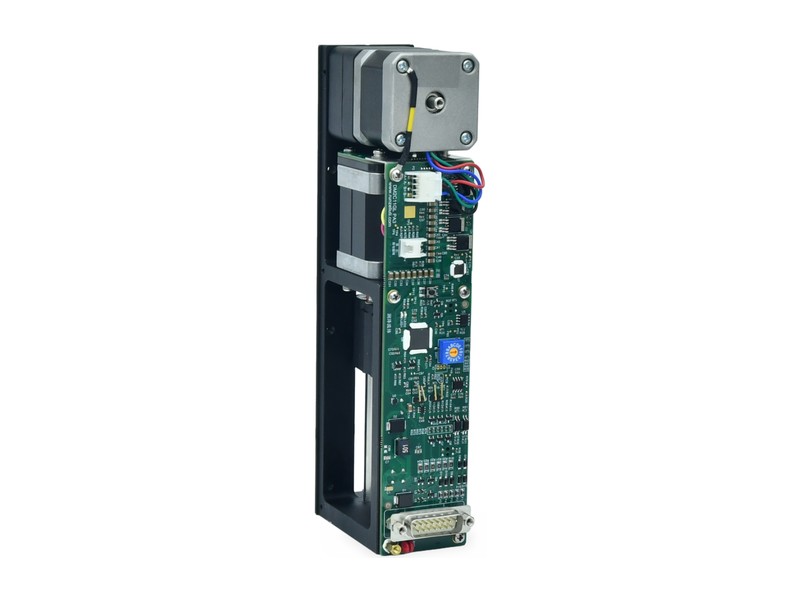

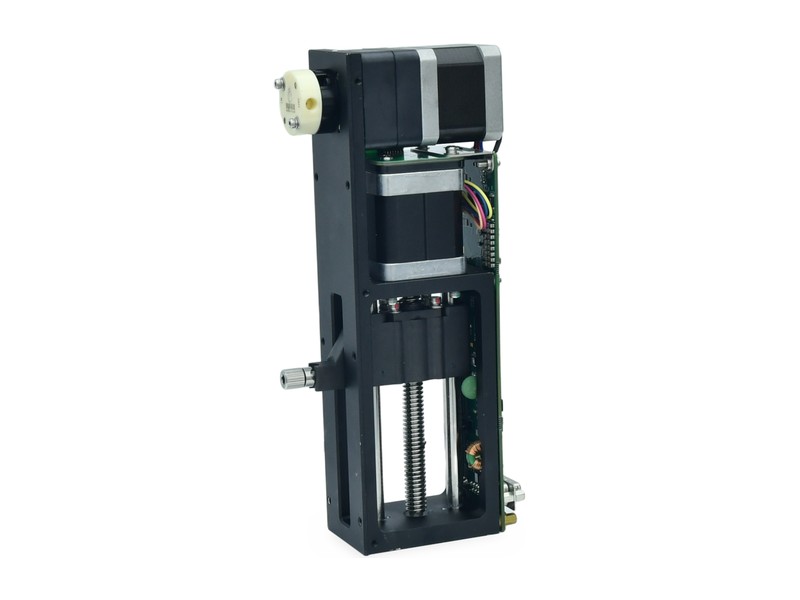

산업용 시린지 펌프 SY11-60

특징

• 정격 스트로크 60 mm — 60 mm / 24000 steps 로 나눠 제어합니다
• 밸브 헤드가 전세라믹(스테이터·로터) 이라 마모와 이송액 오염에 강합니다
• 비분배 밸브 MY-3 · MT-3 · MC-4 · MCC-4 와 분배 밸브 T-03 ~ T-12 중에서 골라 조합합니다
• 유로 직경은 1.2 mm · 2.0 mm · 1.0 mm 중에서 고릅니다 — 코드 K 뒤 숫자가 유로 직경입니다
• 연결부 1/4-28UNF, 제어는 ASCII 프로토콜이며 여러 대를 직렬로 이어 씁니다
• 스트로크 60 mm 로 1회 토출량이 SY11-30의 두 배입니다 — 스텝 수는 12000으로 같습니다

사양

※ 제조사가 공개한 SY11 계열 사양은 위 항목까지입니다. 정확도·반복정밀도·전원·치수는 제조사 확인 후 회신해 드립니다.

밸브 조합별 모델 (Model)

모델 번호는 ZSB-SY11-60-[밸브]-K[유로직경]-C-C 형태이고 끝의 -X 는 경사형(beveled) 밸브 헤드입니다.

밸브 코드 읽는 법 (Valve code)

C 포트가 시린지에 연결되는 공통 포트입니다.

• M 접두 — 비분배 밸브. 유로 형태를 뜻합니다 (MY-3 Y 유로 · MT-3 T 유로 · MC-4 단일 선택 · MCC-4 이중 선택)
• T 접두 — 분배 밸브. 뒤 숫자가 포트 수입니다 (T-03 3-way ~ T-16 16-way)
• K 뒤 숫자 — 유로 직경 (1.0 / 1.2 / 2.0 mm)
• -X — 경사형(beveled) 밸브 헤드

용도 (Applications)

장비에 넣어 쓰는 OEM 정량 모듈입니다.

• 체외진단(IVD) · 임상 분석기
• 크로마토그래피 · 원소 분석기 시약 정량
• 실험실 자동 전처리 · 자동 희석 장비
• 식품·환경 분석 자동화 라인
