Runze Fluid Barb-to-Female Adapter

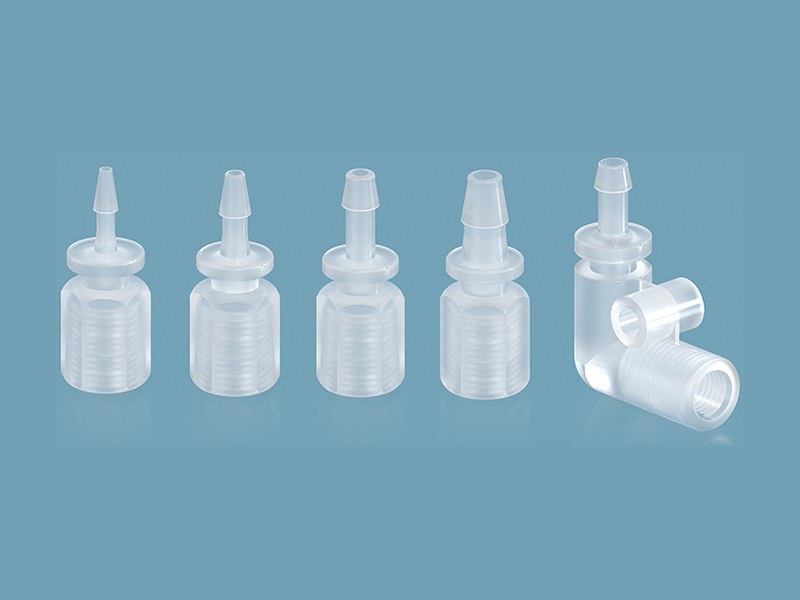

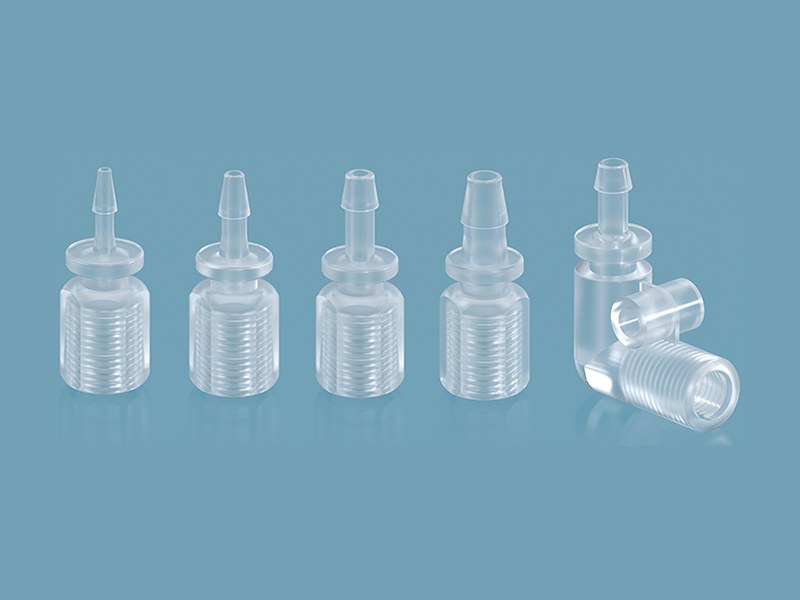

직선형 6규격 + 엘보형 2규격 · 1/4-28 UNF 암나사 · PP / PTFE

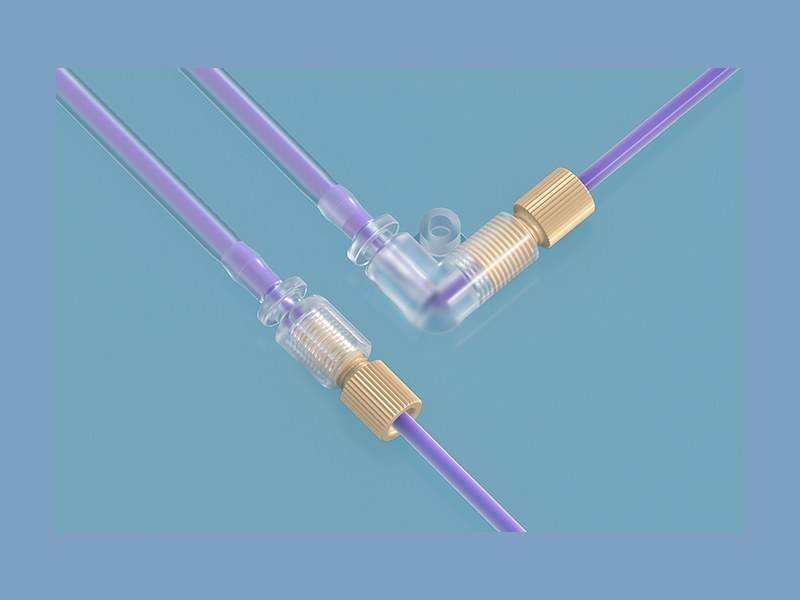

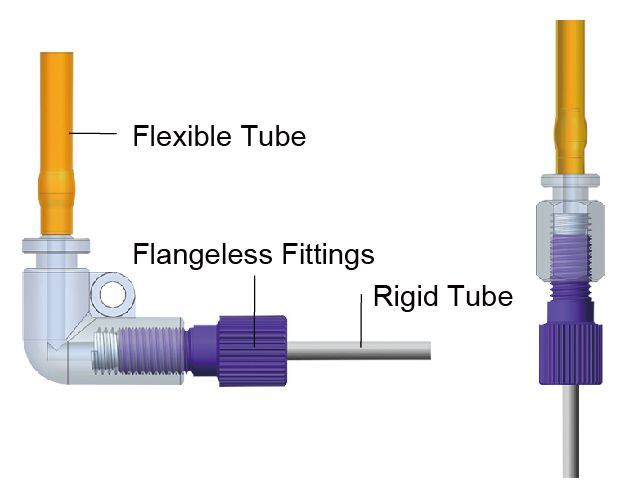

바브-암나사 어댑터는 연질 튜브를 1/4-28 UNF 수나사 피팅에 잇는 어댑터로, 직선형과 90° 엘보형이 있습니다.
카탈로그 PDF회원바브-암나사 어댑터는 연질 튜브를 1/4-28 UNF 수나사 피팅에 잇는 어댑터로, 직선형과 90° 엘보형이 있습니다.
카탈로그 PDF회원| 나사 규격 (Thread) | 1/4-28 UNF 암나사 |
|---|---|
| 구성 (Assembly) | 일체형 1피스 |
| 재질 (Material) | PP · PTFE |
| 압력 정격 (Pressure rating) | 상온 116 psi / 0.8 MPa |

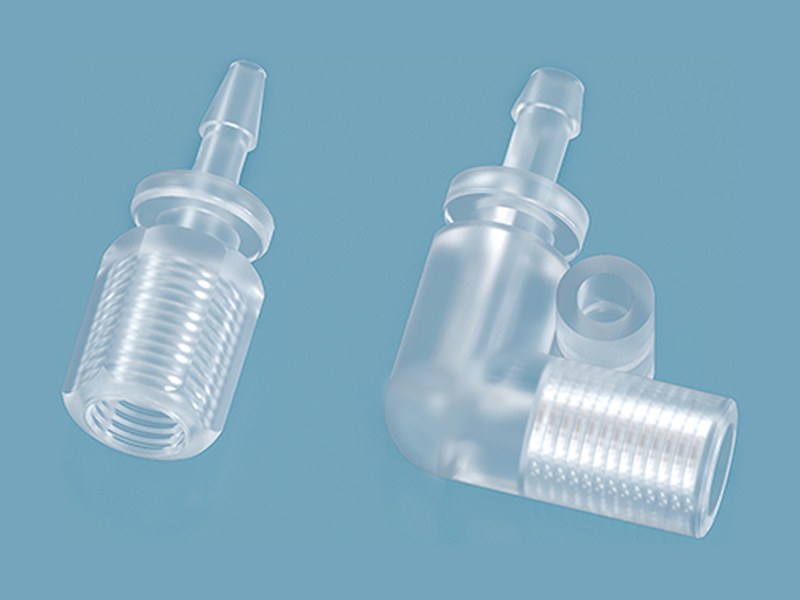

| 형식 (Type) | 직선형 (NI) · 엘보형 (NL) |
| 대응 튜브 내경 (Tube ID) | 1.0 ~ 3.5 mm |
| 수록 모델 (Models) | 10종 |
| 가격 조건 | VAT 별도 · 국제 배송료 70,000원 (주문당 1회) |
※ 소액 품목은 제조사 수량단가(priceTiers)를 적용한 팩 단위로 판매합니다. 팩 수량은 주문정보의 모델명 뒤 ×수량으로 표기됩니다.
관련 자료 · 회원 열람: 재질 인증서 (PDF) · 성능시험 보고서 (PDF)
| 주문 코드 | 형식 | 적용 튜브 | 나사 규격 | 재질 |
|---|---|---|---|---|
| NI06-32-28E ×25 | 1/4-28 to ID 2.4-3.2 mm Barb-to-Female Adapter · 25개입 팩 | — | — | — |
| NI06-24-28E ×25 | 1/4-28 to ID 1.6-2.4 mm Barb-to-Female Adapter · 25개입 팩 | — | — | — |
| NI06-16-28E ×25 | 1/4-28 to ID 1.0-1.6 mm Barb-to-Female Adapter · 25개입 팩 | — | — | — |
| NL05-32-28P | 어댑터 | 2.4-3.2 mm | 1/4-28 | PP |
| NL05-32-28E | 어댑터 | 2.4-3.2 mm | 1/4-28 | PTFE |
| NI06-16-28P | 어댑터 | 1.0-1.6 mm | 1/4-28 | PP |
| NI06-24-28P | 어댑터 | 1.6-2.4 mm | 1/4-28 | PP |
| NI06-32-28P | 어댑터 | 2.4-3.2 mm | 1/4-28 | PP |
| NI06-40-28P | 어댑터 | 3.2-4.0 mm | — | PP |
| NI06-40-28E | 어댑터 | 3.2-4.0 mm | — | PTFE |
주문 코드는 제조사 카탈로그 표기 그대로입니다. 재질 · 나사 규격 · 적용 튜브를 확인해 고르십시오.

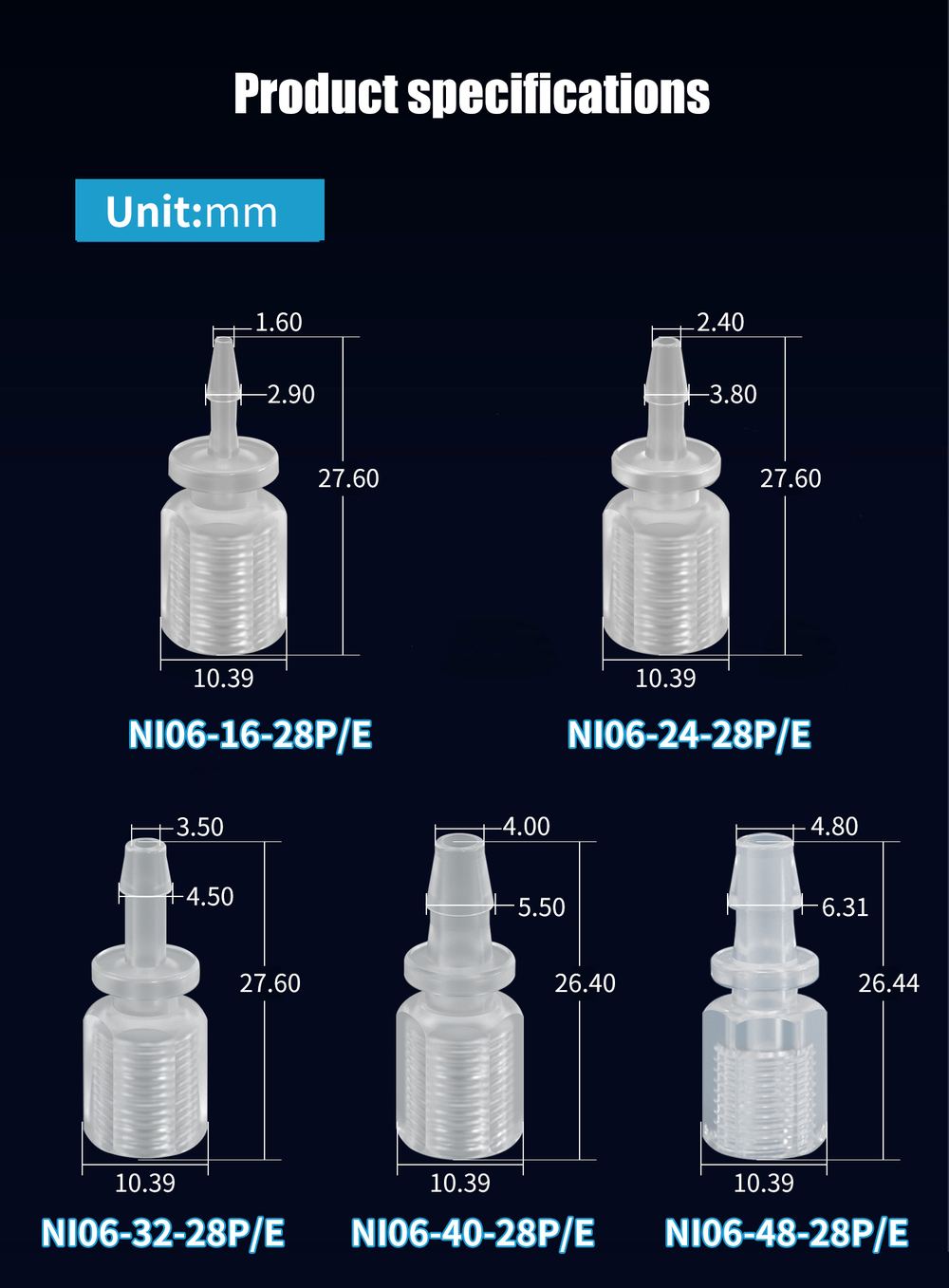

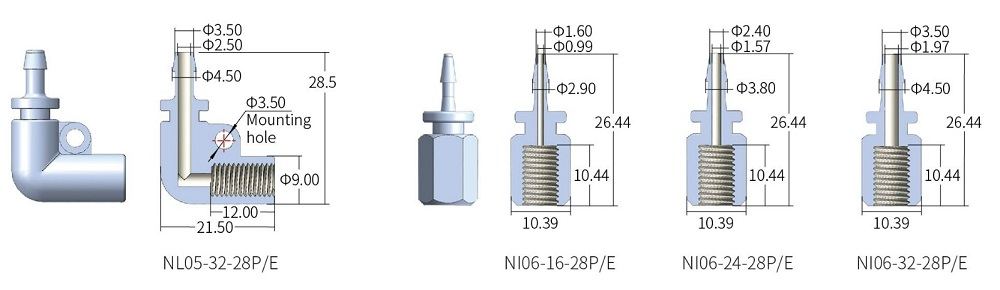

| 모델 번호 (Model No.) | 재질 (Material) | 색상 (Color) | 암나사 (Female thread) | 튜브 외경 (mm) | 바브 끝단 | 상온 압력 정격 (psi / MPa) |
|---|---|---|---|---|---|---|
| NI06-32-28PP | PP | 내추럴 PP | 1/4-28 UNF | 3.2 / 3.175 / 3.0 / 2.5 / 2.0 / 1.6 | 튜브 내경 2.5-3.5 mm | 116 / 0.8 |
| NI06-32-28E | PTFE | 내추럴 PTFE | 1/4-28 UNF | 3.2 / 3.175 / 3.0 / 2.5 / 2.0 / 1.6 | 튜브 내경 2.5-3.5 mm | 116 / 0.8 |
| NI06-24-28PP | PP | 내추럴 PP | 1/4-28 UNF | — | 튜브 내경 1.6-2.4 mm | 116 / 0.8 |
| NI06-24-28E | PTFE | 내추럴 PTFE | 1/4-28 UNF | — | 튜브 내경 1.6-2.4 mm | 116 / 0.8 |
| NI06-16-28PP | PP | 내추럴 PP | 1/4-28 UNF | — | 튜브 내경 1.0-1.6 mm | 116 / 0.8 |
| NI06-16-28E | PTFE | 내추럴 PTFE | 1/4-28 UNF | — | 튜브 내경 1.0-1.6 mm | 116 / 0.8 |
| 모델 번호 (Model No.) | 재질 (Material) | 색상 (Color) | 암나사 (Female thread) | 바브 끝단 | 상온 압력 정격 (psi / MPa) |
|---|---|---|---|---|---|
| NL05-32-28PP | PP | 내추럴 PP | 1/4-28 UNF | 튜브 내경 2.5-3.5 mm | 116 / 0.8 |
| NL05-32-28E | PTFE | 내추럴 PTFE | 1/4-28 UNF | 튜브 내경 2.5-3.5 mm | 116 / 0.8 |
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 바브-수나사 어댑터
선택직선형과 엘보형 중 무엇을 쓰나요?
유로를 그대로 이으면 직선형(NI), 90°로 꺾어야 하면 엘보형(NL)입니다.
압력사용 압력은 얼마인가요?
상온에서 116 psi(0.8 MPa)입니다.
재질PP와 PTFE 차이는요?
PTFE 쪽 내약품성이 넓습니다. 강한 용제나 산을 다루면 PTFE를 고르십시오.
