| 제품명 | CT-4000 배터리 검측 시스템 |
|---|---|
| 전압 · 전류 | 5 V / 6 A |
| CV 출력 범위 | 10 mV ~ 5 V |
| 최소 출력 전압 | 범용 홀더용 1 V · 2 m 케이블용 1.5 V |
| 전압 정밀도 · 안정성 | ± 0.02% of F.S. · ± 0.02% of F.S. |
| 전류 출력 범위 / 채널 | 레인지1 0.2~100 mA · 레인지2 100~500 mA · 레인지3 500 mA~3 A · 레인지4 3~6 A |
| 전류 정밀도 · 안정성 | ± 0.02% of F.S. · ± 0.02% of F.S. |
| CV 컷오프 전류 | 레인지1 0.1 mA · 레인지2 0.5 mA · 레인지3 3 mA · 레인지4 6 mA |
| 출력 전력 / 채널 | 30 W (안정성 ± 0.02% of F.S.) |
| 전류 응답 시간 | < 1.5 ms (10% F.S. ~ 90% F.S.) |
| 데이터 수집 · 샘플링 | 10 Hz · 100 ms |
| 작업 스텝 시간 | ≤ (365×24) h / 스텝 · 00:00:00.000 (h·m·s·ms) |
| 채널 · 스텝 | 유닛당 8채널 모듈식 · 최대 254 스텝 |
| 오프라인 테스트 | 1 GB |

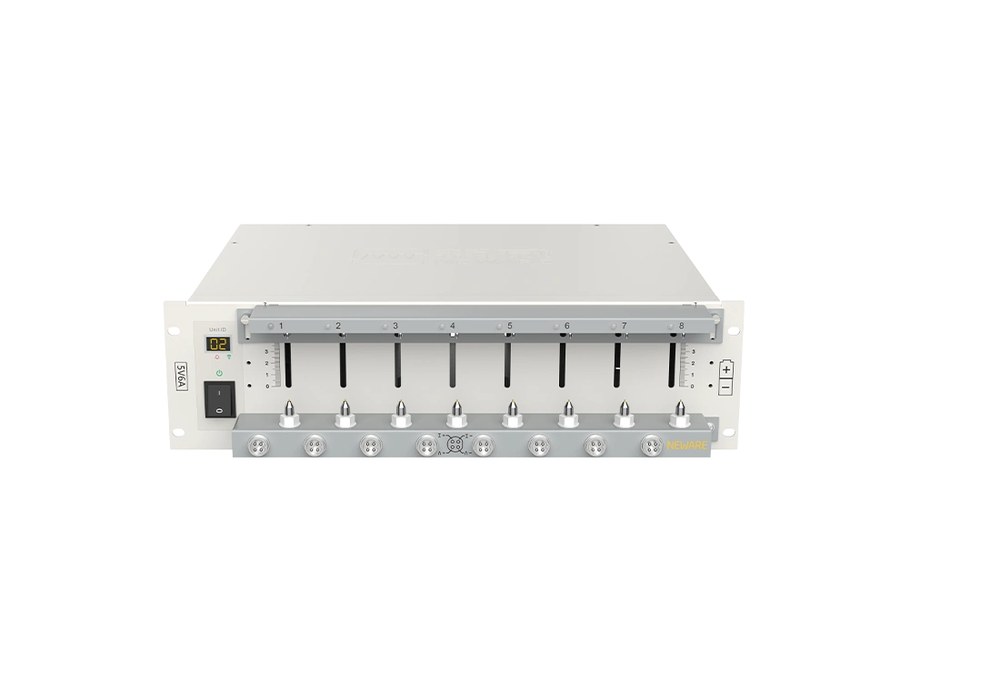

| 설치 높이 | 3U (1U = 1.75인치 = 4.445 cm) |
| 모델 | 레인지 1 | 레인지 2 | 레인지 3 | 레인지 4 |
|---|---|---|---|---|
| 5V6A | 0.5 mA ~ 100 mA | 100 mA ~ 500 mA | 500 mA ~ 3 A | 3 A ~ 6 A |
제조사 페이지는 국문 레인지표에 레인지1을 0.5 mA~100 mA로, 영문 사양표에 0.2 mA~100 mA로 적고 있습니다. 하한 전류가 중요한 시험이면 문의 주시면 제조사에 확인해 드립니다.
유닛당 8채널 모듈식이라 채널마다 독립으로 데이터를 수집하고 프로그래밍합니다. 데이터 수집 10 Hz · 샘플링 100 ms · 오프라인 테스트 1 GB.

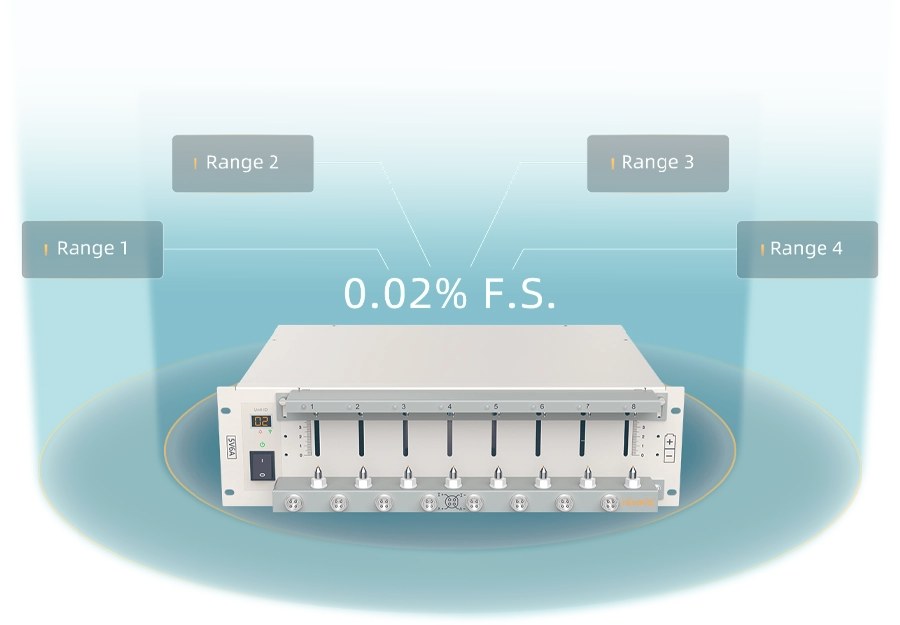

측정하려는 전류가 들어가는 가장 낮은 레인지를 고르면 F.S. 기준 상대 오차가 작아집니다. 레인지는 시험 조건에 맞춰 채널별로 지정합니다.

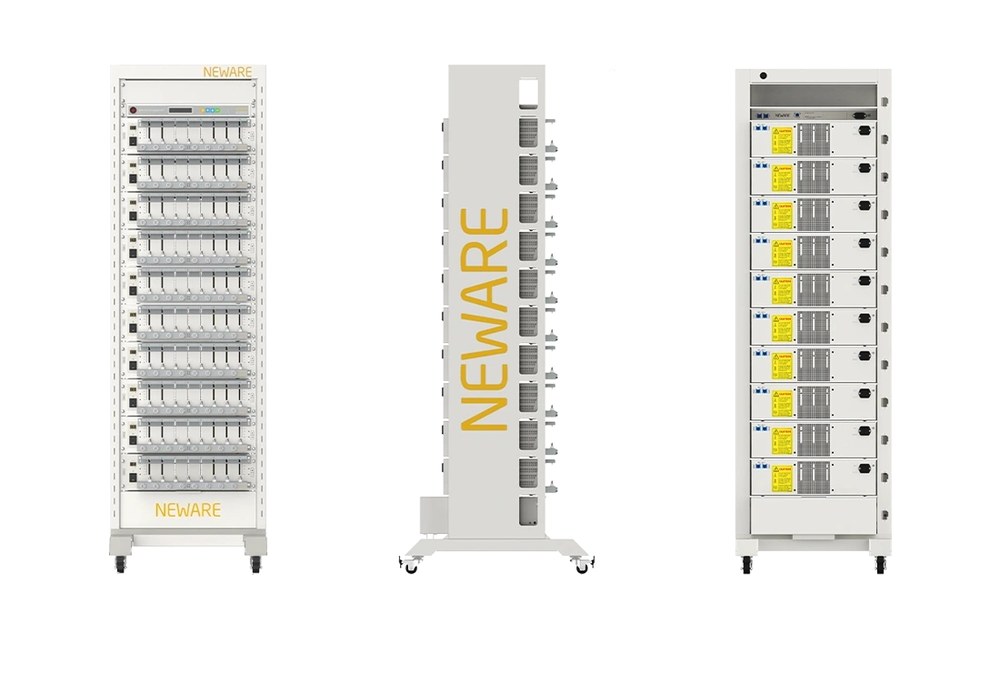

본체가 얇아 갠트리·랙에 여러 대를 쌓아 올릴 수 있습니다. 같은 설치 면적에서 채널 수를 늘리는 구성이 가능합니다.
작업 스텝을 최대 254줄까지 편집하고, 채널마다 독립으로 데이터를 수집·저장합니다.
보조 전압·보조 온도 채널과 고온·저온 환경 시험 챔버를 연결해 작동 환경을 함께 제어하는 구성이 가능합니다.
뉴웨어 전체 · 전 제품 통합 카탈로그 · 견적·기술 문의 · CT-4008Q-5V12A · CT-4008Q-5V100mA · CE-4008Q-5V15A
사양CT-4008Q-5V6A의 기본 사양은 어떻게 되나요?
유닛당 8채널, 5V / 6A, 채널당 30W, 전압·전류 정밀도 ±0.02% of F.S.입니다.
응답펄스나 GITT 시험이 되나요?
전류 응답이 <1.5 ms(10~90% F.S.)라 GITT·DCIR·펄스 시뮬레이션 프로파일을 스텝으로 구성할 수 있습니다.
모델비교5V12A 모델과 무엇이 다른가요?
채널당 출력이 30W(5V6A) 대 60W(5V12A)이고, 최상단 전류 레인지가 3~6A 대 6~12A입니다. 시험 전류가 6A를 넘으면 5V12A를 보십시오.
레인지전류 레인지는 어떻게 고르나요?
정확도가 F.S.(선택한 레인지의 풀스케일) 기준이라, 측정하려는 전류가 들어가는 가장 낮은 레인지를 고르면 상대 오차가 작아집니다.
오프라인시험 중 PC가 꺼지면 데이터가 날아가나요?
오프라인 테스트 1GB를 지원합니다. 연결이 끊겨도 장비가 스케줄을 계속 수행하고 데이터를 자체 저장한 뒤 재연결할 때 회수합니다.
커스텀다른 전압·전류 사양도 되나요?
제조사가 전압·전류 요구에 따라 맞춤 제작을 제공합니다. 필요한 사양을 알려주시면 구성별로 안내드립니다.
