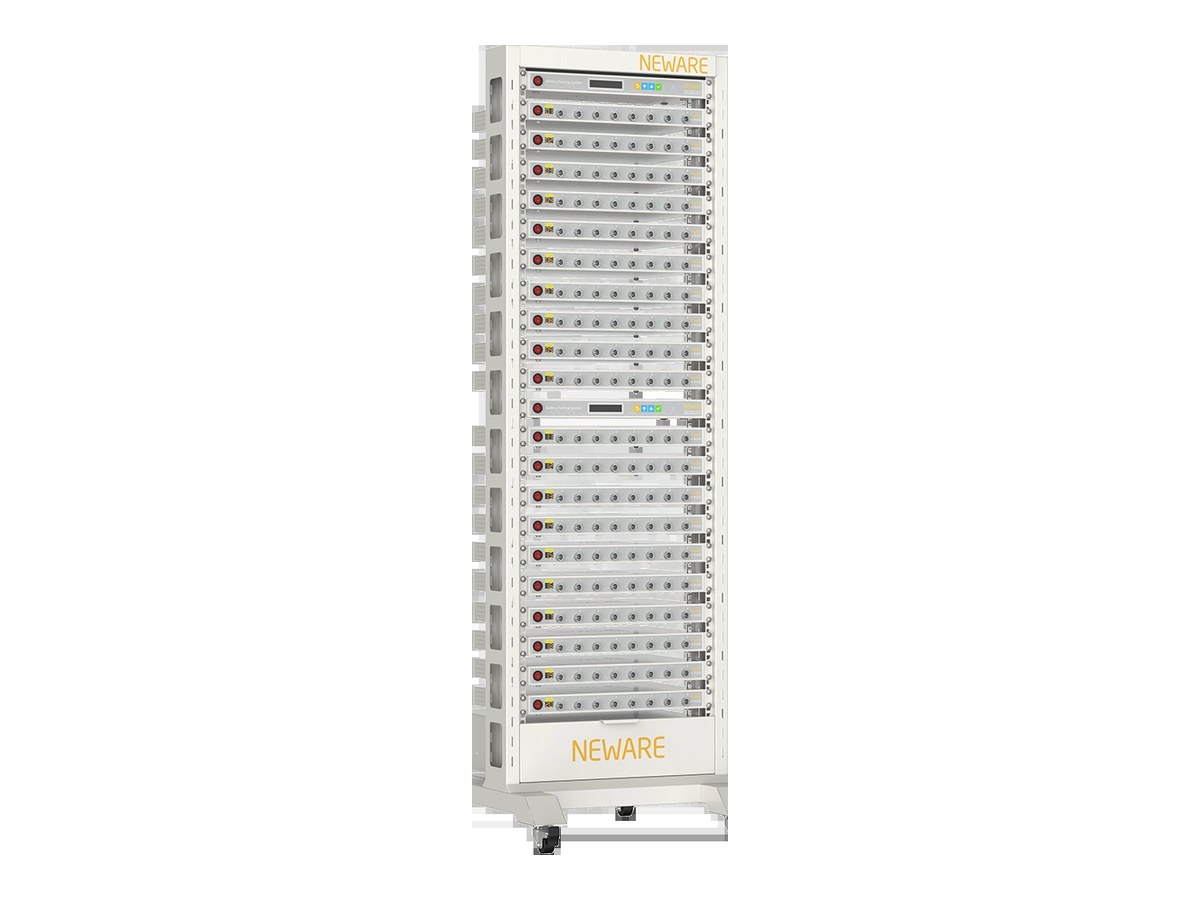

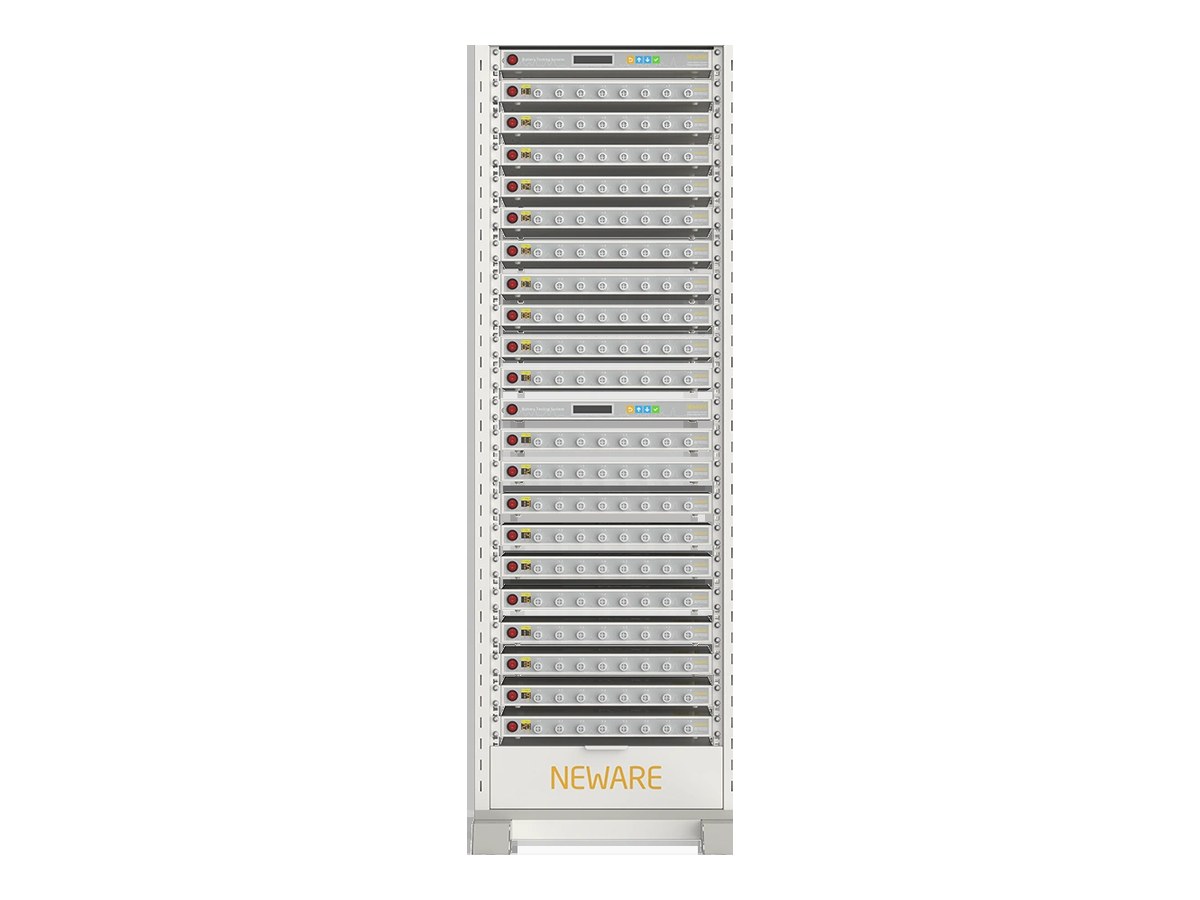

| 제품명 | CT-4000 배터리 검측 시스템 |
|---|---|
| 전압 · 전류 | 5 V / 100 mA |
| CV 출력 범위 | 10 mV ~ 5 V |
| 최소 출력 전압 | -5 V |
| 전압 정밀도 · 안정성 | ± 0.01% of F.S. · ± 0.02% of F.S. |
| 전류 출력 범위 / 채널 | 레인지1 0.2 μA~0.1 mA · 레인지2 0.1~1 mA · 레인지3 1~10 mA · 레인지4 10~100 mA |
| 전류 정밀도 · 안정성 | ± 0.01% of F.S. · ± 0.02% of F.S. |
| CV 컷오프 전류 | 레인지1 0.1 μA · 레인지2 1 μA · 레인지3 1 μA · 레인지4 0.1 mA |
| 출력 전력 / 채널 | 0.5 W (안정성 ± 0.1% of F.S.) |
| 전류 응답 시간 | 최대 상승 시간 1.5 ms |
| 데이터 수집 · 샘플링 | 10 Hz · 100 ms |
| 작업 스텝 시간 | ≤ (365×24) h / 스텝 · 00:00:00.000 (h·m·s·ms) |
| 채널 · 스텝 | 유닛당 8채널 모듈식 · 최대 254 스텝 |
| 오프라인 테스트 | 1 GB |

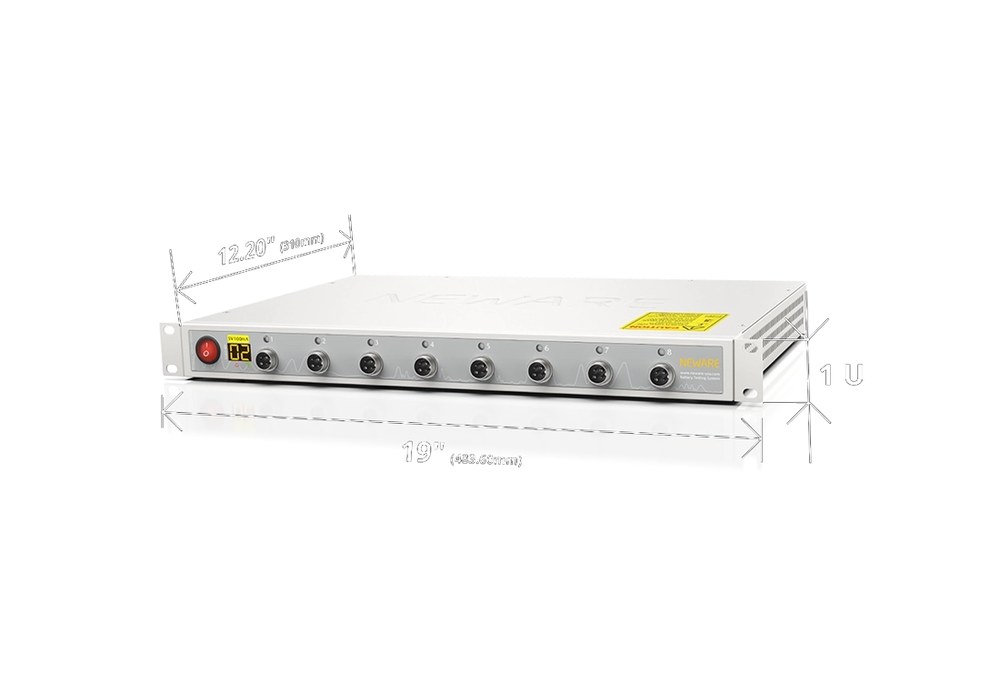

| 설치 높이 | 1U (1U = 1.75인치 = 4.445 cm) |
| 모델 | 레인지 1 | 레인지 2 | 레인지 3 | 레인지 4 |
|---|---|---|---|---|
| 5V100mA | 0.2 μA ~ 0.1 mA | 0.1 mA ~ 1 mA | 1 mA ~ 10 mA | 10 mA ~ 100 mA |
전압 및 전류 요구 사항에 따라 다른 모델을 맞춤 제작할 수 있습니다.
유닛당 8채널 모듈식이라 채널마다 독립으로 데이터를 수집하고 프로그래밍합니다. 데이터 수집 10 Hz · 샘플링 100 ms · 전류 응답 시간 ≤ 1 ms(10~90% F.S.) · 최소 펄스 폭 500 ms · 오프라인 테스트 1 GB.

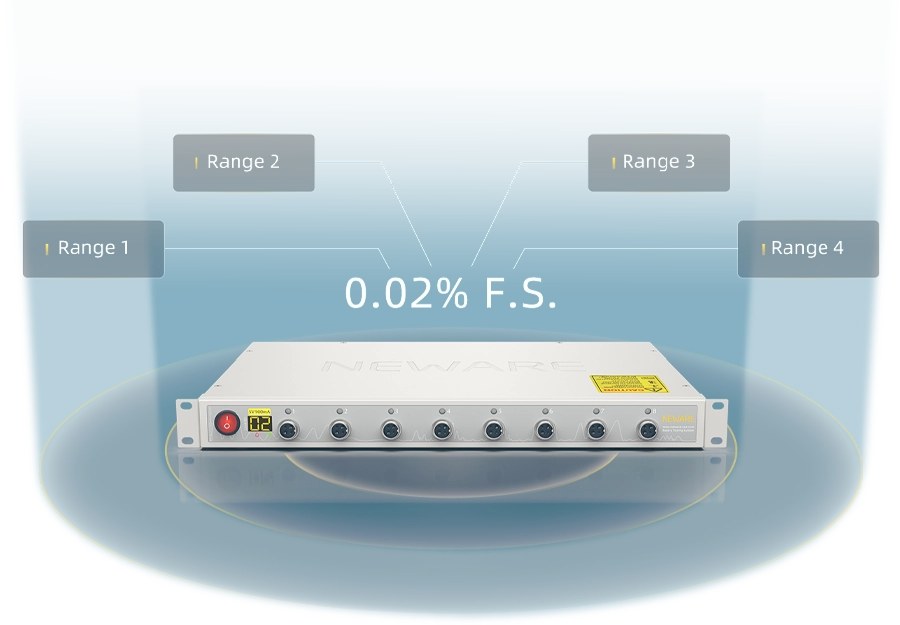

측정하려는 전류가 들어가는 가장 낮은 레인지를 고르면 F.S. 기준 상대 오차가 작아집니다. 레인지는 시험 조건에 맞춰 채널별로 지정합니다.

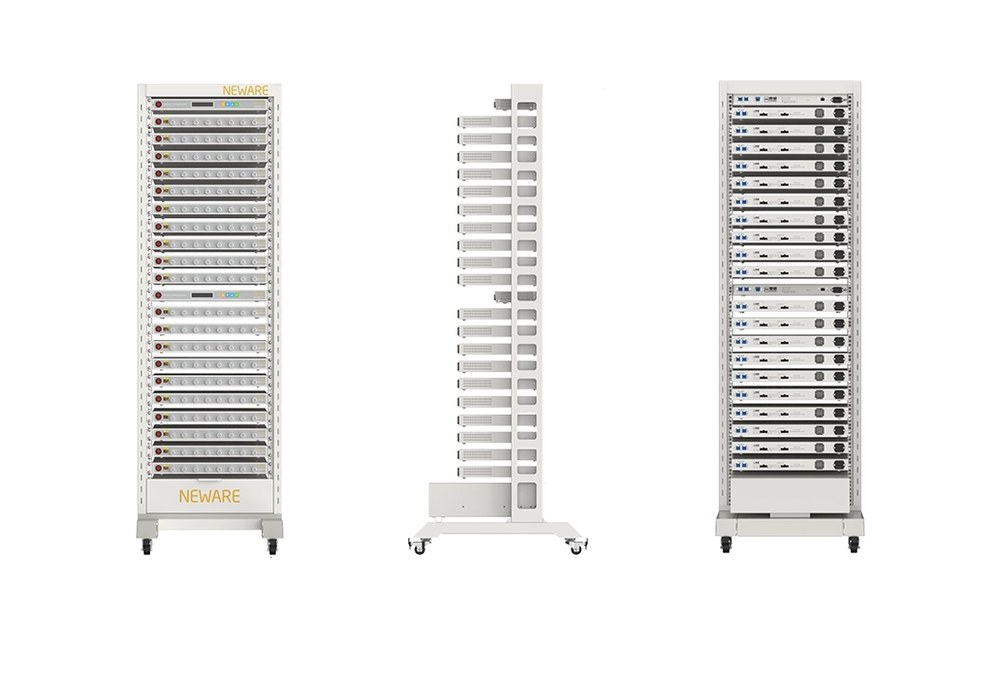

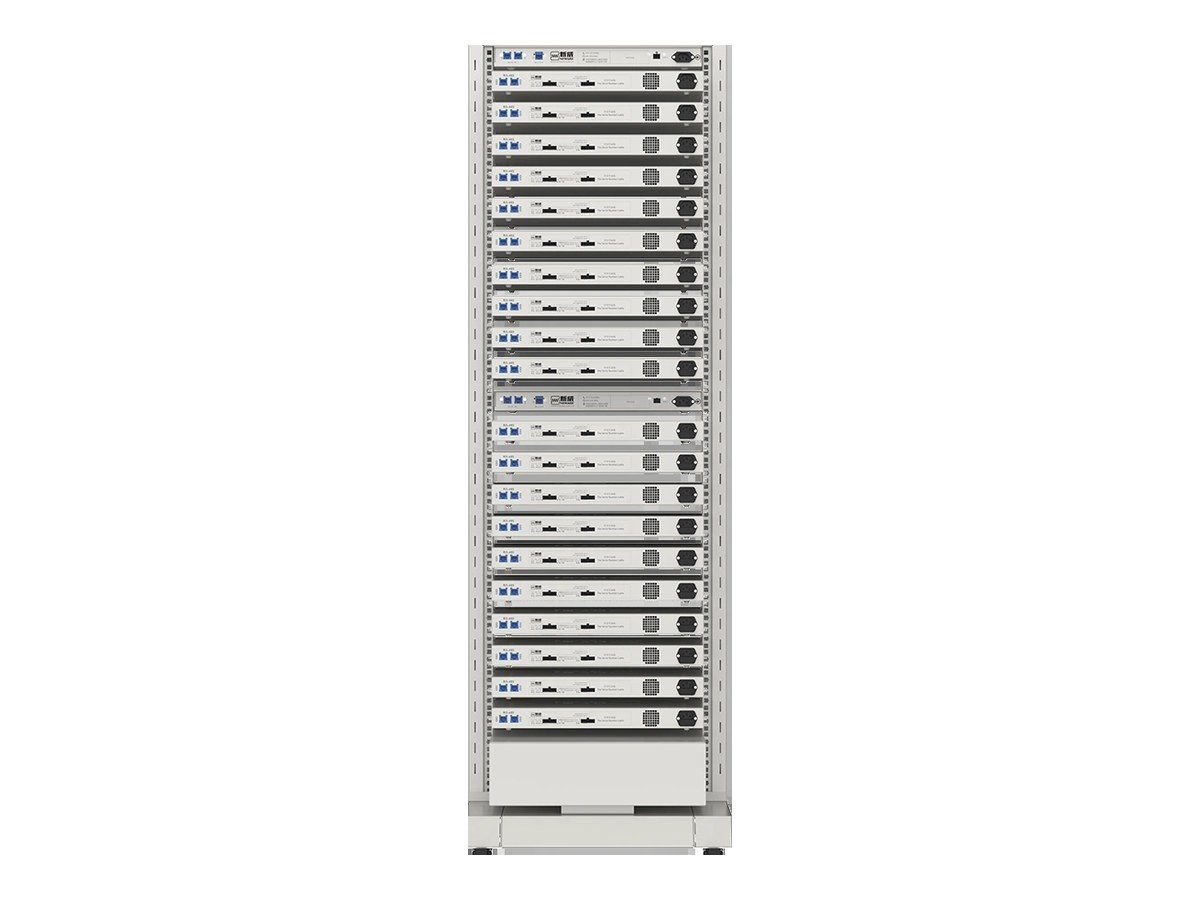

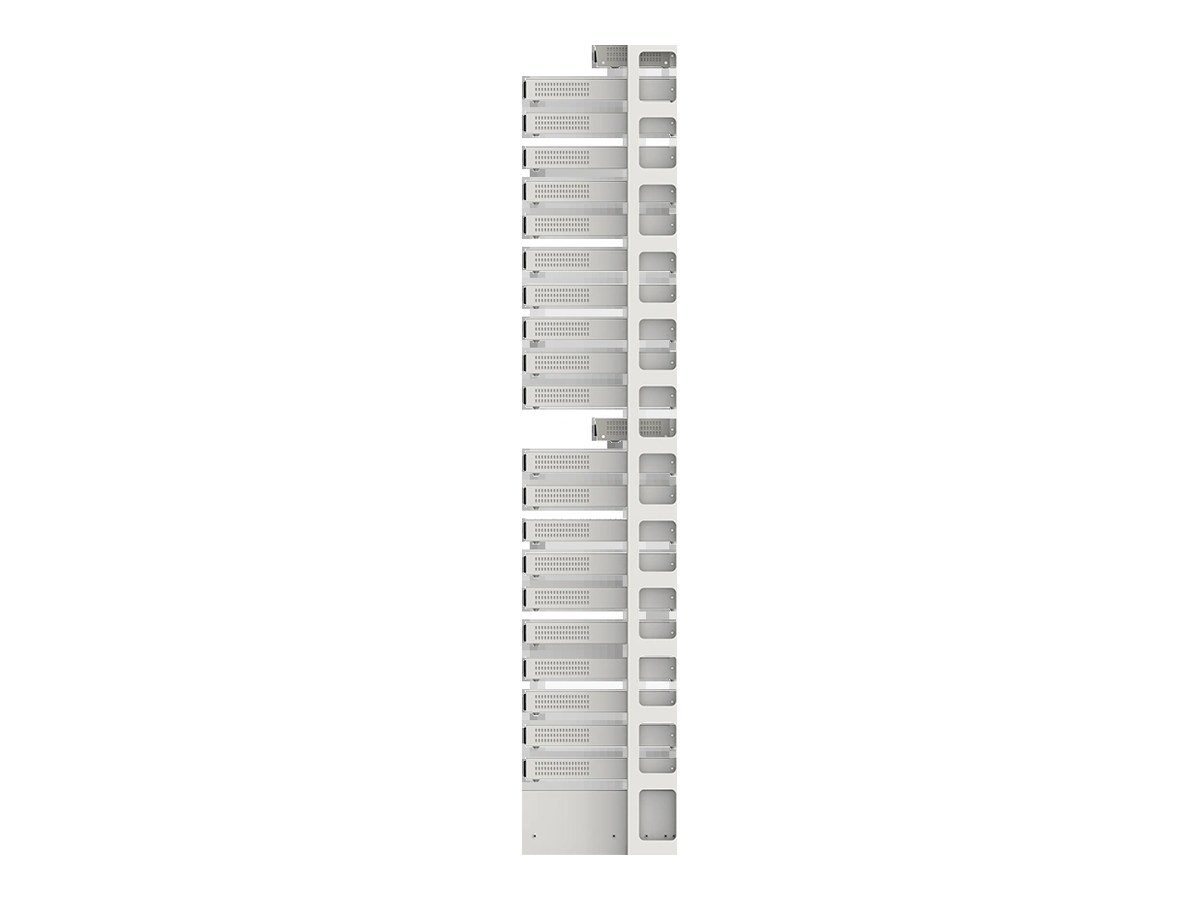

본체가 얇아 갠트리·랙에 여러 대를 쌓아 올릴 수 있습니다. 같은 설치 면적에서 채널 수를 늘리는 구성이 가능합니다.

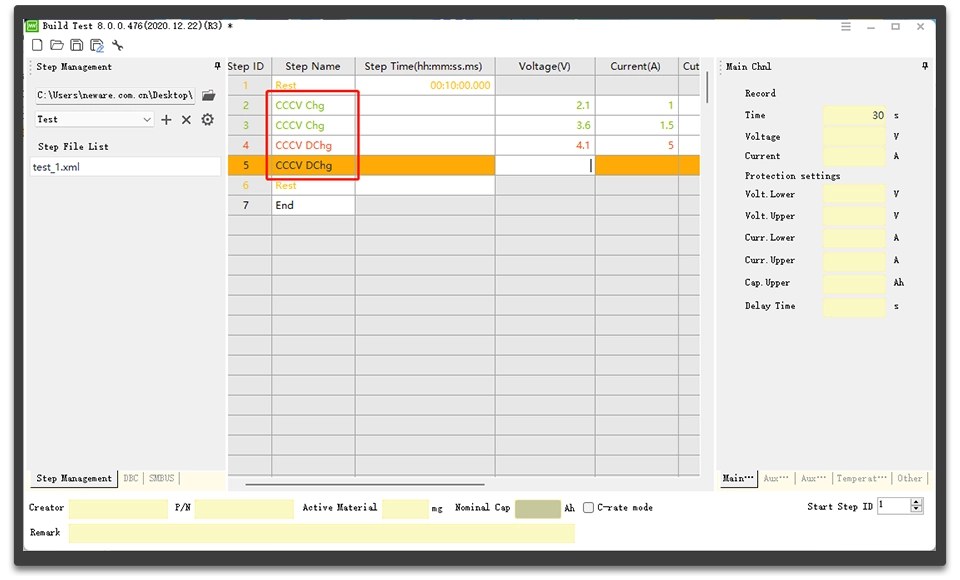

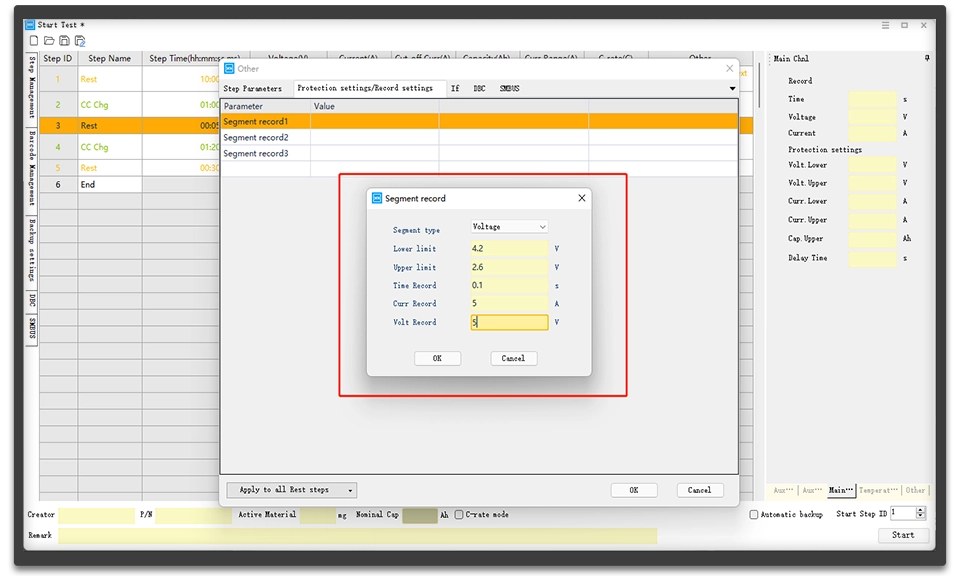

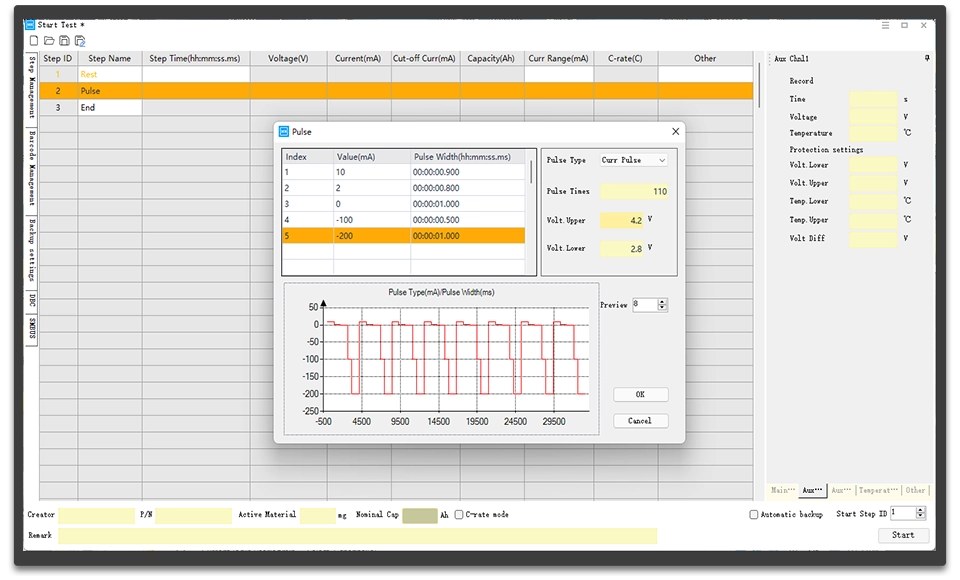

작업 스텝을 최대 254줄까지 편집하고, 채널마다 독립으로 데이터를 수집·저장합니다.

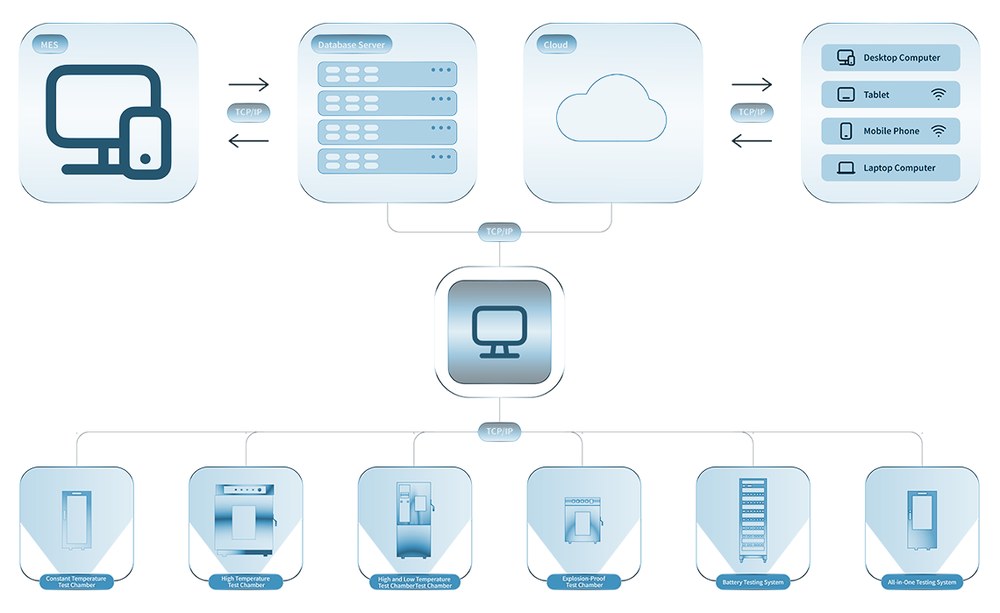

보조 전압·보조 온도 채널과 고온·저온 환경 시험 챔버를 연결해 작동 환경을 함께 제어하는 구성이 가능합니다.
뉴웨어 전체 · 전 제품 통합 카탈로그 · 견적·기술 문의 · CT-4008Q-5V6A · CT-4008Q-5V12A · CT-9008-5V300mA
소전류μA급 전류까지 정확히 측정되나요?
레인지1이 0.2 μA ~ 0.1 mA이고 CV 컷오프가 0.1 μA라, 코인셀 저율 시험이나 소재 스크리닝의 미세 전류 구간을 다룹니다.
정확도정확도는 어느 정도인가요?
전압·전류 모두 ±0.01% of F.S., 안정성은 ±0.02% of F.S.입니다.
출력채널당 출력은 얼마나 되나요?
채널당 0.5 W입니다. 더 큰 전류가 필요하면 5V6A·5V12A 모델을 보십시오.
설치설치 공간은 얼마나 차지하나요?
본체 높이가 1U(4.445 cm)라 갠트리·랙에 여러 대를 쌓아 채널 수를 늘릴 수 있습니다.
레인지전류 레인지는 어떻게 고르나요?
정확도가 F.S.(선택한 레인지의 풀스케일) 기준이라, 측정하려는 전류가 들어가는 가장 낮은 레인지를 고르면 상대 오차가 작아집니다.
오프라인시험 중 PC가 꺼지면 데이터가 날아가나요?
오프라인 테스트 1GB를 지원합니다. 연결이 끊겨도 장비가 스케줄을 계속 수행하고 데이터를 자체 저장한 뒤 재연결할 때 회수합니다.
커스텀다른 전압·전류 사양도 되나요?
제조사가 전압·전류 요구에 따라 맞춤 제작을 제공합니다. 필요한 사양을 알려주시면 구성별로 안내드립니다.
