Runze Fluid 3방 솔레노이드 밸브

Runze Fluid

3방 솔레노이드 밸브 (약액용)

Runze Fluid Three-way Solenoid Valve

PEEK 바디 · FKM 다이어프램 · 로커암 방식 · 1/4-28 UNF

3방 솔레노이드 밸브는 약액용 소형 직동식 밸브로, 로커암 다이어프램 구조로 내부 유로를 최적화해 내부 체적을 줄였습니다.

#RunzeFluid #실험장비카탈로그 #솔레노이드밸브 #약액밸브 #PEEK밸브

← Runze Fluid 전체

특징

약액용 소형 솔레노이드 밸브 — 스윙암(로커암) 설계로 내부 유로를 최적화해 내부 체적을 줄였습니다
밸브 동작 방식 직동식(direct action type)
구조 고무 다이어프램 직동 리프트 밸브(로커암형)
바디 재질 PEEK, 고무 재질 FKM
베이스 인터페이스 1/4-28 UNF
사용 유체 — 공기 · 물 · 순수 · 약액
모델 3종 — 오리피스 2 mm / 3 mm, 가압 0.2 / 0.3 MPa

사양

밸브 동작 방식 (Valve action mode)	솔레노이드 밸브 · 직동식 (Direct action type)
밸브 구조 (Valve structure)	고무 다이어프램 직동 리프트 밸브 (로커암형)
포트 수 (Number of air ports)	3
습부 재질 (Wetted material)	PEEK 바디 · FKM 다이어프램
바디 재질 (Body material)	PEEK
고무 재질 (Rubber material)	FKM
베이스 인터페이스 (Base interface)	1/4-28 UNF
사용 유체 (Using fluids)	공기 · 물 · 순수 · 약액
수록 모델 (Models)	3종
가격 조건	VAT 별도 · 국제 배송료 70,000원 (주문당 1회)

주문 코드 (Order code)

모델 번호	오리피스	치수
RZVR16-3-1.6-KF-D	1.6 mm	L49.8 * W10 * H51.5mm
RZVR16-3-1.6-KF-C	1.6 mm	L29 * W22 * H48.5mm
RZVR20-3-2.8-KF-C	2.0 mm	L40 * W24 * H60.55mm

모든 규격 공통 — 포트 수 3 · 바디 재질 PEEK · 실링 재질 FKM

제조사 상세 규격 (Manufacturer specs)

항목	RZVR16-3-1.6-KF-D	RZVR16-3-1.6-KF-C	RZVR20-3-2.8-KF-C
가압 (Pressurization, MPa)	0.2	0.2	0.3
오리피스 직경 (Orifice diameter, mm)	2	2	3

제품 상세

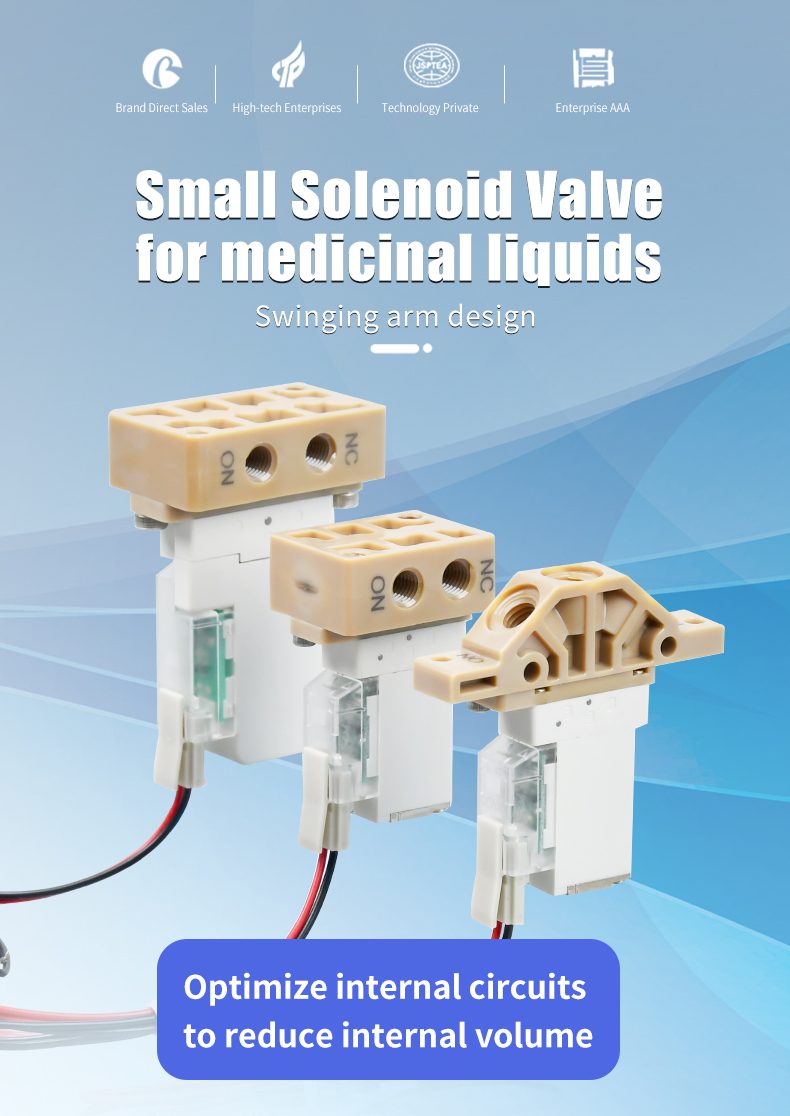

적용 예 · 제품 상세 (1/9)

적용 예 · 제품 상세 (2/9)

적용 예 · 제품 상세 (3/9)

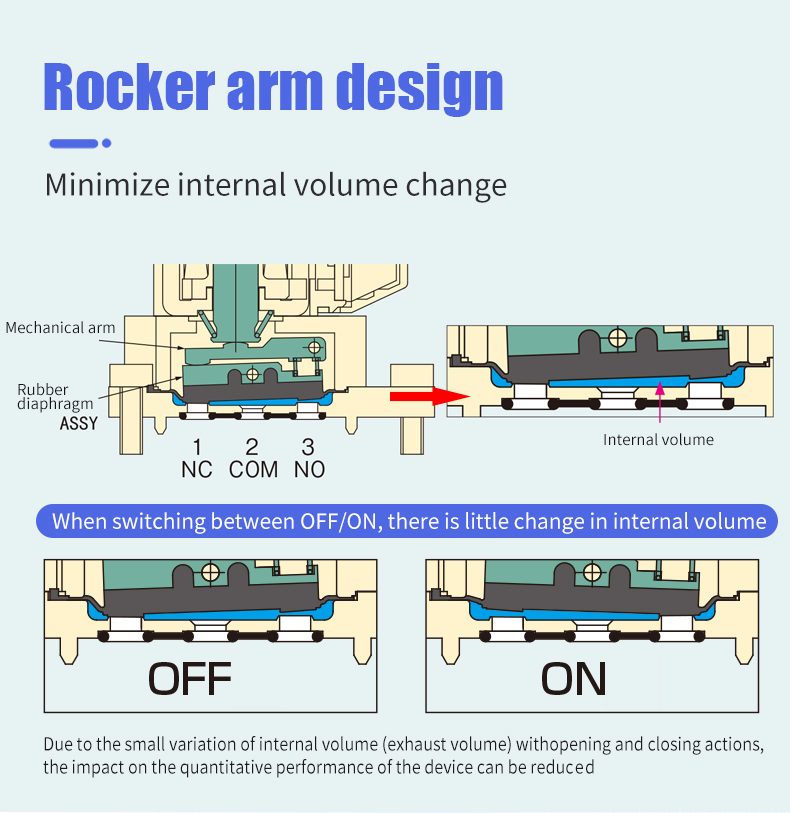

적용 예 · 제품 상세 (4/9)

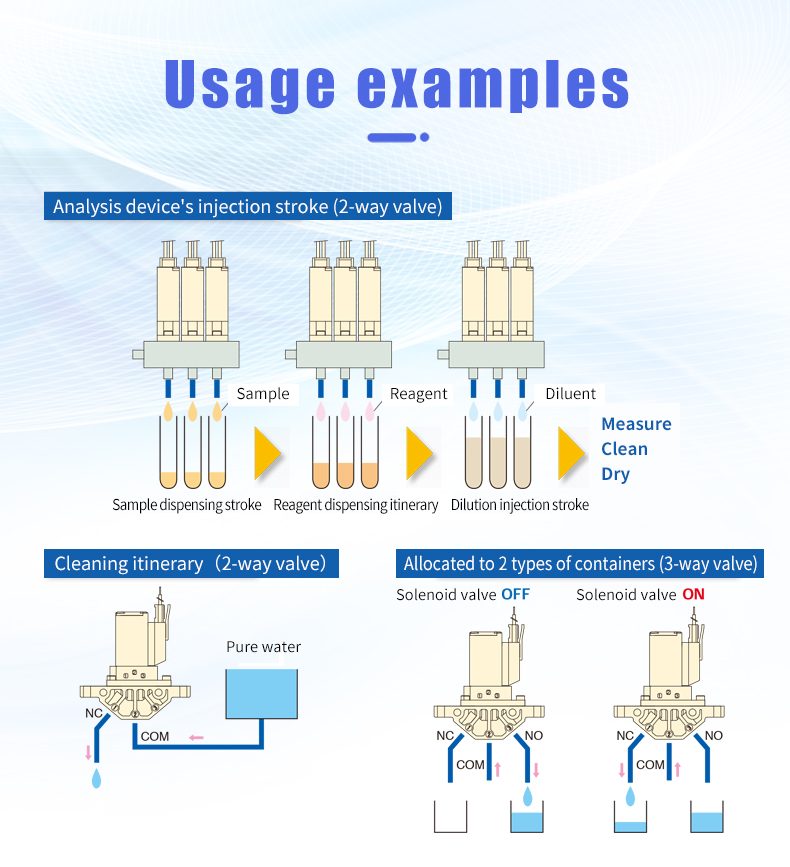

적용 예 · 제품 상세 (5/9)

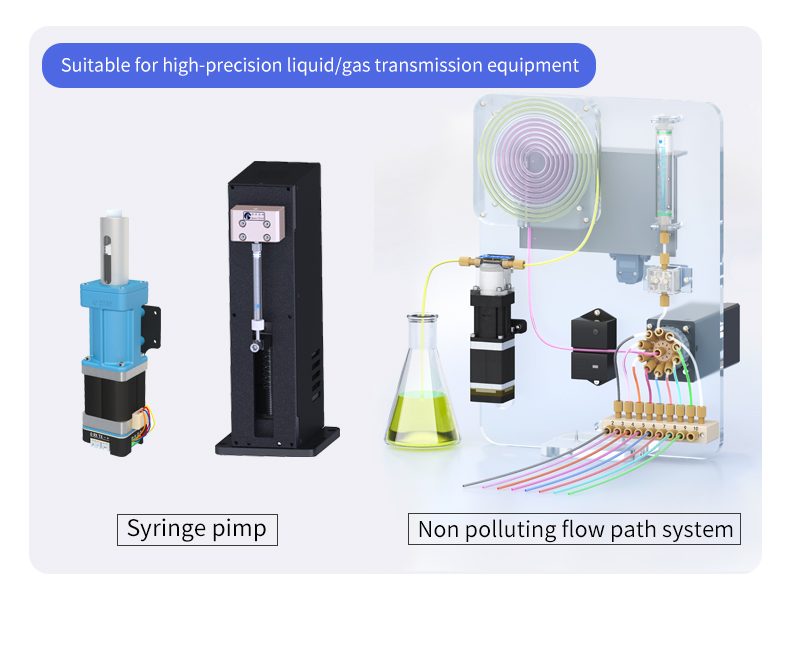

적용 예 · 제품 상세 (6/9)

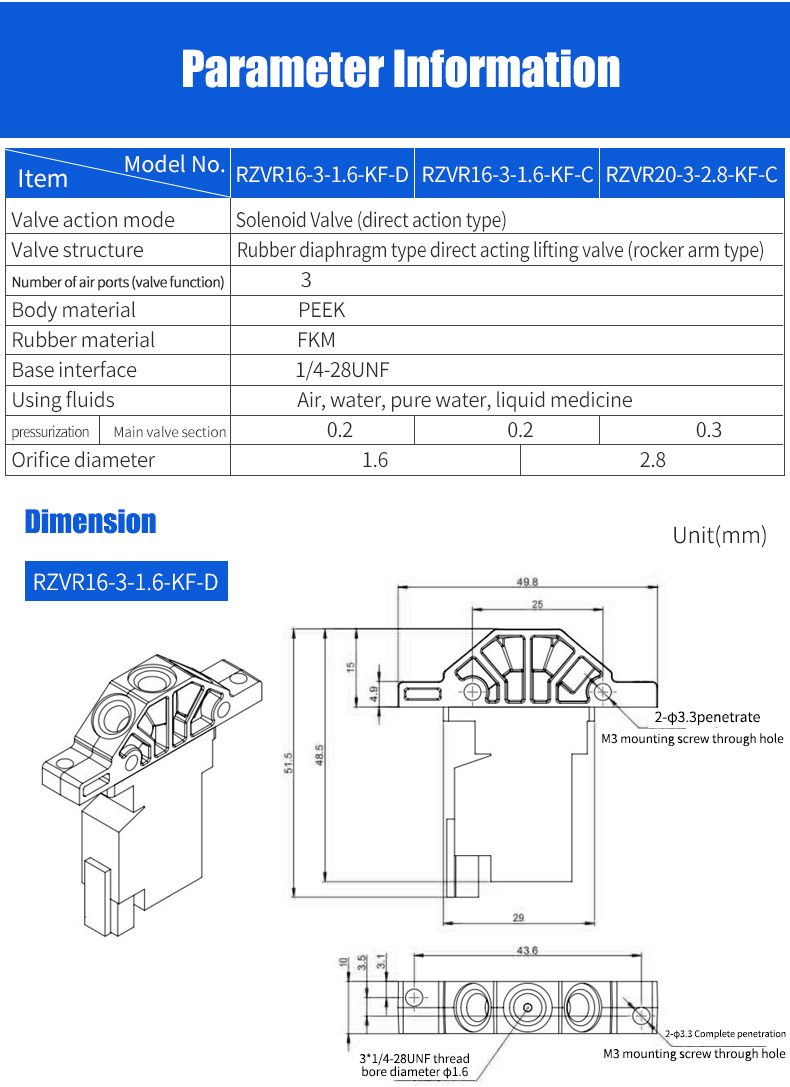

적용 예 · 제품 상세 (7/9)

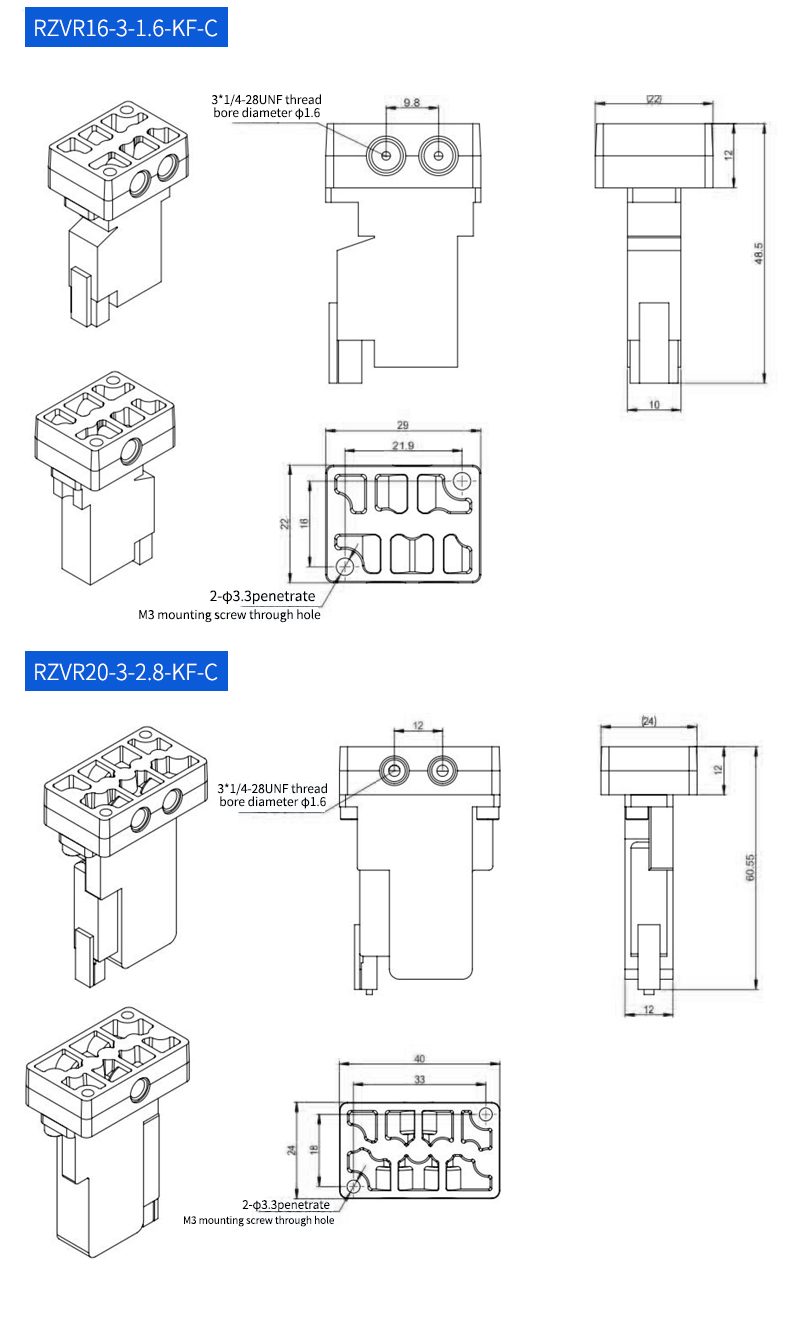

적용 예 · 제품 상세 (8/9)

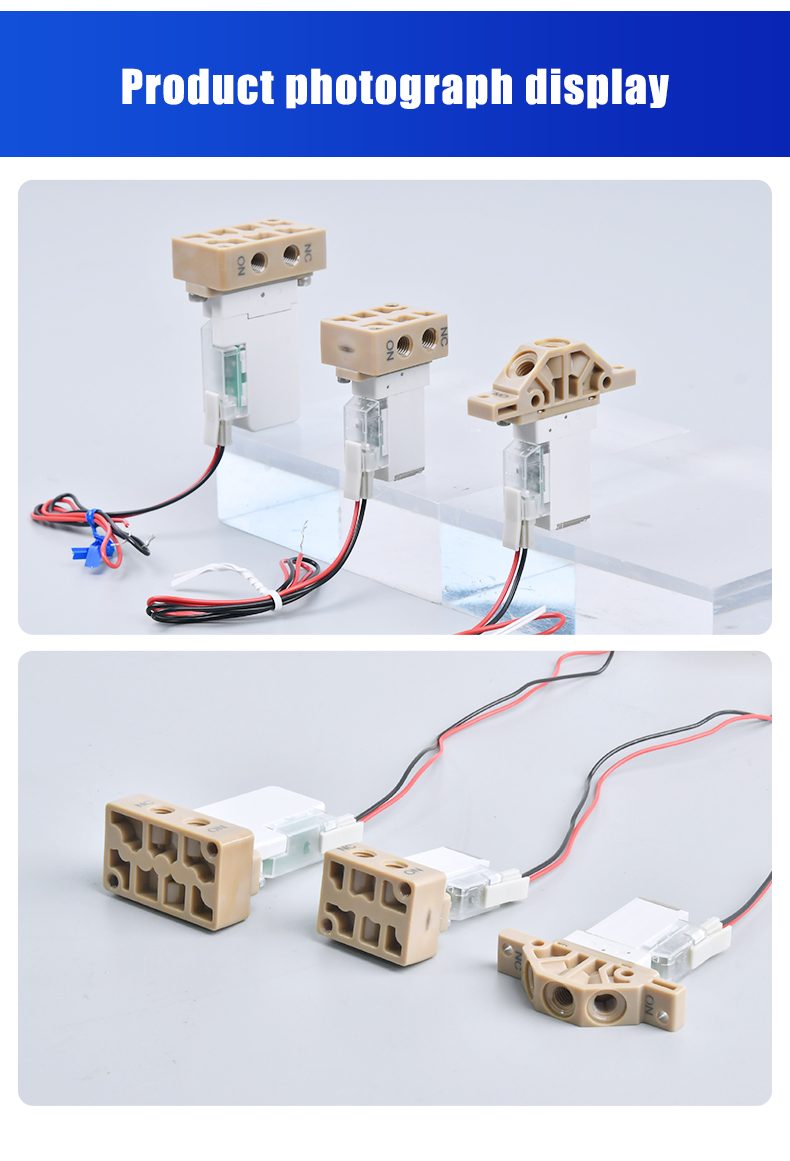

적용 예 · 제품 상세 (9/9)

용도 (Applications)

약액 · 시약 분기 · 전환
순수 · 물 유로
공기 유로 전환
내부 체적을 줄여야 하는 소형 유로

유체 제어: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 3방 스위칭 밸브 MRV-01B · 셀렉터 밸브 SV-07

문의·상담070-8983-2600평일 상담 · 견적/기술 문의 환영

채팅문의QR 스캔 · 채널톡

3방 솔레노이드 밸브 (약액용) FAQ

재질약액에 써도 되나요?

바디가 PEEK, 고무가 FKM이라 약액용으로 설계됐습니다. 공기·물·순수·약액에 씁니다.

선택모델 3종은 무엇이 다른가요?

오리피스와 가압이 다릅니다. RZVR16 계열은 오리피스 2 mm·0.2 MPa, RZVR20 계열은 3 mm·0.3 MPa입니다.

구조로커암 구조의 장점은요?

내부 유로를 최적화해 내부 체적을 줄입니다. 데드볼륨이 작아야 하는 유로에 유리합니다.

연결연결 규격은요?

베이스 인터페이스가 1/4-28 UNF입니다.
