가오스유니온 in-situ 적외 ATR 전기화학 셀 — 내부·외부 반사·고압·투과 7종

사양 요약

측정 방식	내부반사(ATR) IFA-1 · 외부반사 IFA-2 · 고압 내부반사 IFA-P · 투과 Infraredlight
창 재질	단결정 실리콘(Si) 기본 · CaF₂ · ZnSe 맞춤 가능 · 투과형은 CaF₂
전극 포함	IFA-1·IFA-2·IFA-P·Infraredlight 모두 전극 포함 (모델별 구성 상이)
IFA-P 내압	최대 6 MPa · 고순도 티타늄 하우징 + 스테인리스 볼트 · 사파이어 관찰창
IFA-P 챔버	고순도 PTFE · 20 mL + 20 mL
광학 스테이지	입사각 30~80° 연속 조절 · 침투 깊이 0.4~46 µm · 측면·하부 굴절 지원

in-situ 분광전기화학 셀 — 측정 모드별: 라만 · XRD · X선흡수 XAFS · 자외 UV · 합주파수 SFG · 질량분석·다기능

모델 · 용량 · 소비자가 (7종)

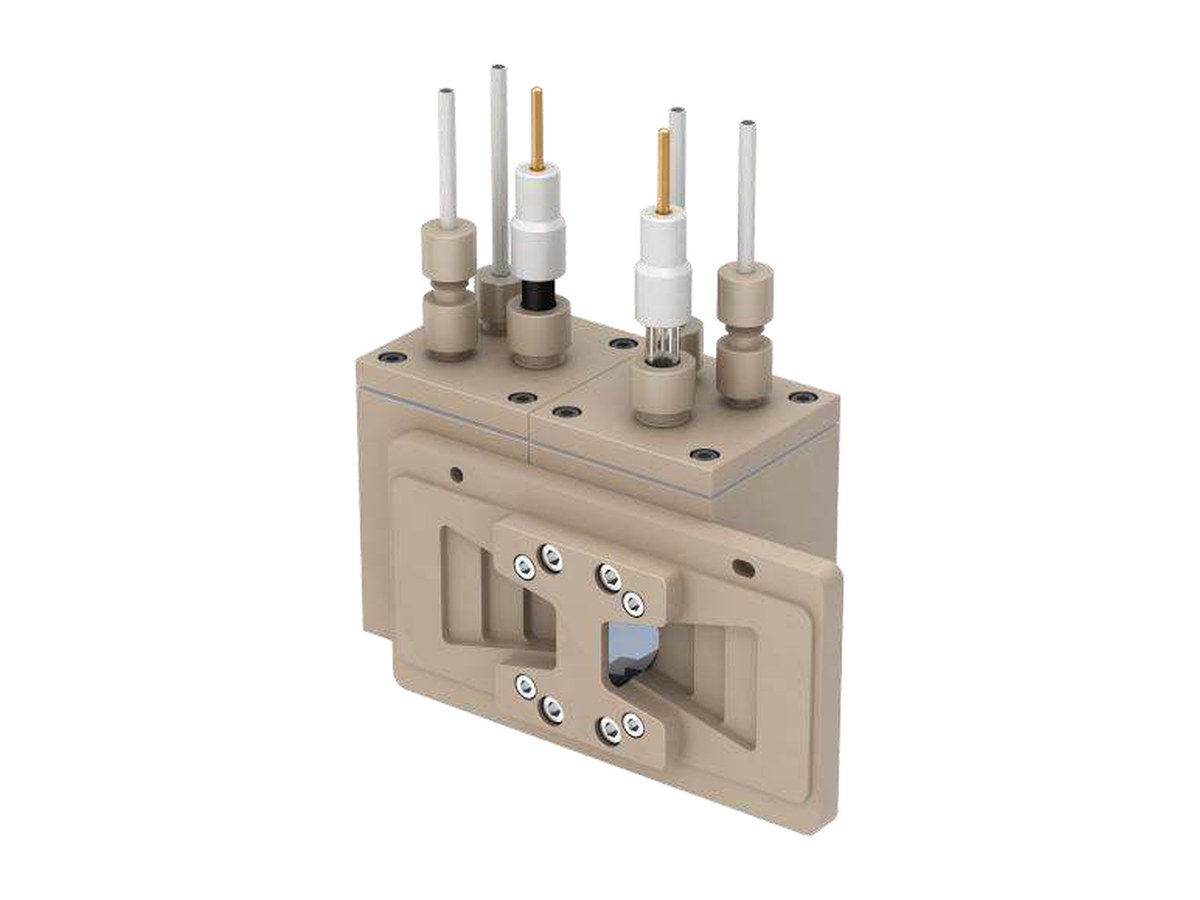

IFA-1 — H형 막 교체 in-situ 적외 셀 (내부반사)Infrared ATR (H-type Removable Membrane Cell), Internal Reflection Mode

IFA-1로 구매하는 것 = H형 막 교체 셀 + 내부반사 결정 + 기준전극 + 상대전극 (7,612,500원)내부반사 모드입니다. 단결정 실리콘 같은 창 기재에 화학도금으로 나노 금박막을 입혀 도전 기재를 만들고, 그 표면에 전기촉매를 담지해 작업전극으로 씁니다.
기준전극과 상대전극이 포함됩니다. 금도금이 벗겨지면 결정 금도금 셀(127,600원)과 금도금 용액 50 mL(1,370,200원)으로 직접 다시 입힐 수 있습니다.

카탈로그 10·12페이지 원문

특징·사용 안내

내부반사(ATR) — 결정 표면 수 µm 이내만 보므로 벌크 용액 흡수를 피합니다
금박막이 도전층이자 SEIRAS 증강층 역할을 겸합니다
금도금은 소모됩니다 — 금도금 셀·용액으로 재생하십시오
용액 두께를 조절하려면 마이크로미터가 달린 IFA-2

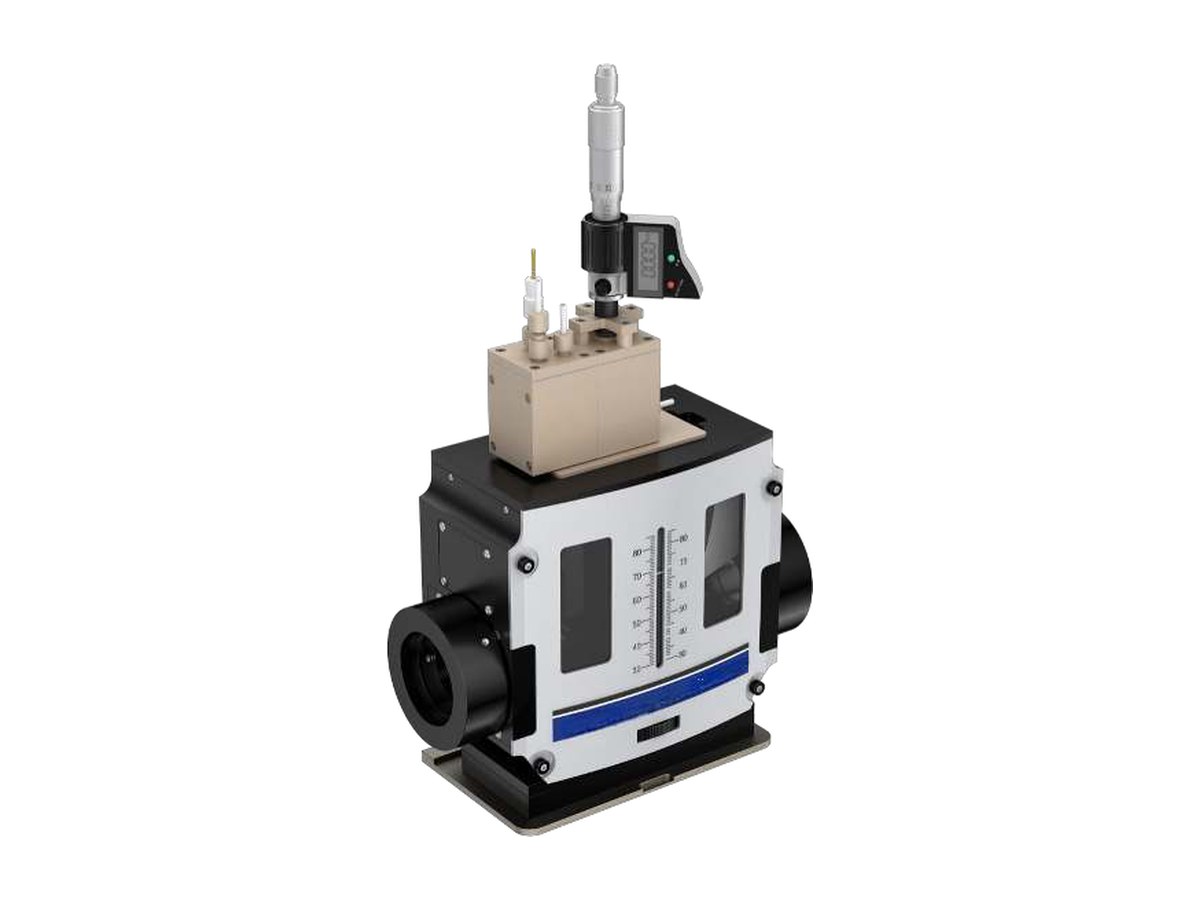

IFA-2 — H형 막 교체 in-situ 적외 셀 (외부반사)Infrared ATR (H-type Removable Membrane Cell), External Reflection Mode

IFA-2로 구매하는 것 = H형 막 교체 셀 + 마이크로미터 내장 전극 + 10 mm 유리탄소 전극 (13,448,800원)외부반사 모드입니다. 유리탄소 기재 전극 표면에 전기촉매를 코팅해 작업전극을 만들고, 전극에 마이크로미터가 내장돼 있어 작업전극과 결정 사이 간격을 조절합니다 — 곧 적외 액막 두께를 원하는 값으로 맞출 수 있습니다.
10 mm 유리탄소 전극이 포함됩니다.

카탈로그 10·12페이지 원문

특징·사용 안내

마이크로미터로 액막 두께를 정량적으로 맞출 수 있습니다
액막이 두꺼우면 물 흡수에 신호가 묻히고, 너무 얇으면 물질 전달이 막힙니다
작업전극이 유리탄소라 기존 촉매 잉크 코팅 절차를 그대로 씁니다
IFA-1보다 비싼 이유는 마이크로미터 기구와 전극이 포함되기 때문입니다

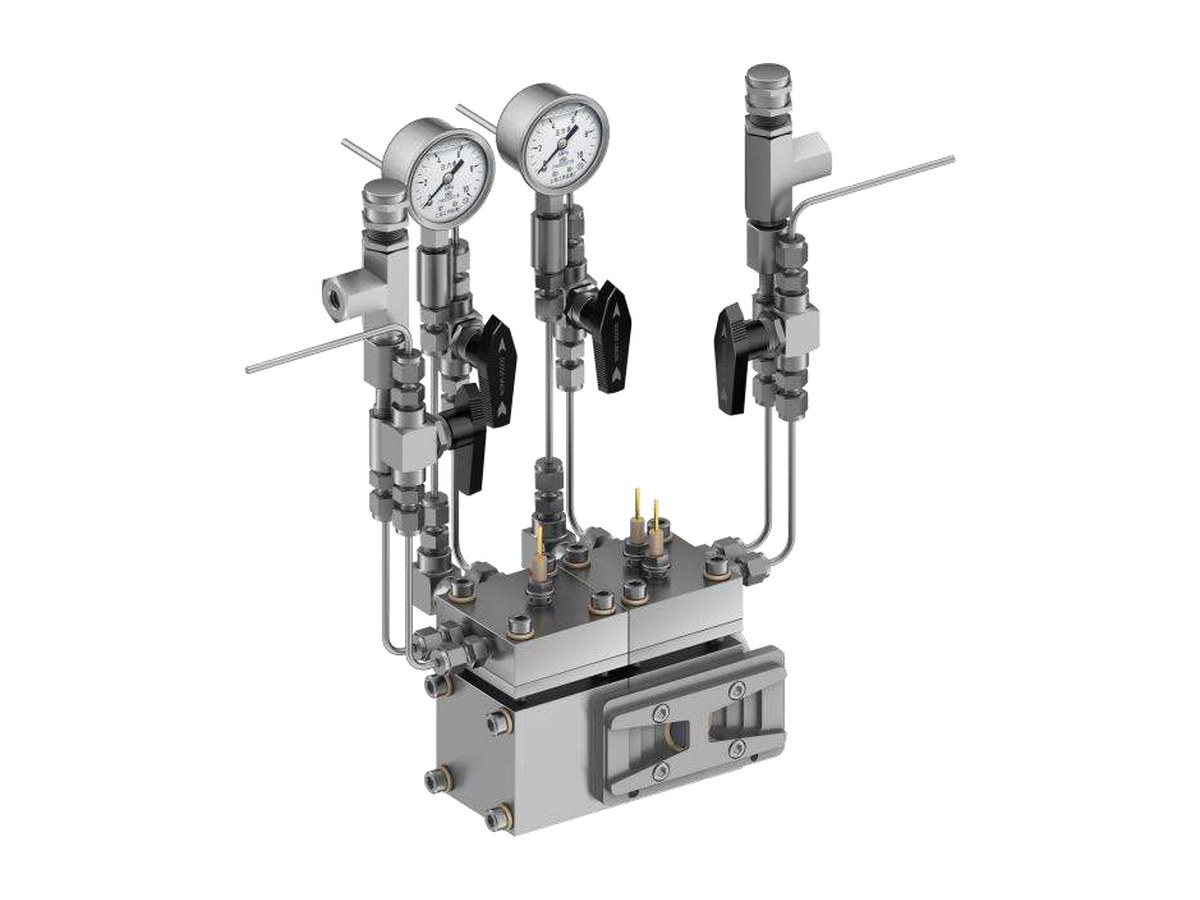

IFA-P — 고압 in-situ 적외 셀 (내부반사)In-situ High-Pressure IR Test Cell

IFA-P로 구매하는 것 = 티타늄 하우징 + PTFE 챔버 20+20 mL + 사파이어 관찰창 + 고압용 3전극상압형 H형 적외 셀을 내압 사양으로 올린 모델입니다. 하우징은 고순도 티타늄, 스테인리스 볼트로 체결하고 전극은 내부에 고정해 안전을 확보합니다. 최대 사용압력 6 MPa.
고압용 3전극(유리탄소 전극 홀더 · 염화은 전극 · 백금판 전극)이 표준 포함됩니다. 카탈로그에 가격이 두 값으로 적혀 있어 가격문의로 안내합니다 — 아래 안내를 봐 주세요.

카탈로그 11·12페이지 원문

특징·사용 안내

최대 6 MPa — 가압 조건에서 CO₂ 환원 등 기체 용해도가 중요한 반응에 씁니다
전극이 내부 고정이라 가압 중 전극이 밀려나올 위험이 없습니다
하우징이 티타늄이라 내식성과 강도를 동시에 확보합니다
고압 실험은 안전 절차가 필수입니다 — 사용압력 6 MPa를 넘기지 마십시오

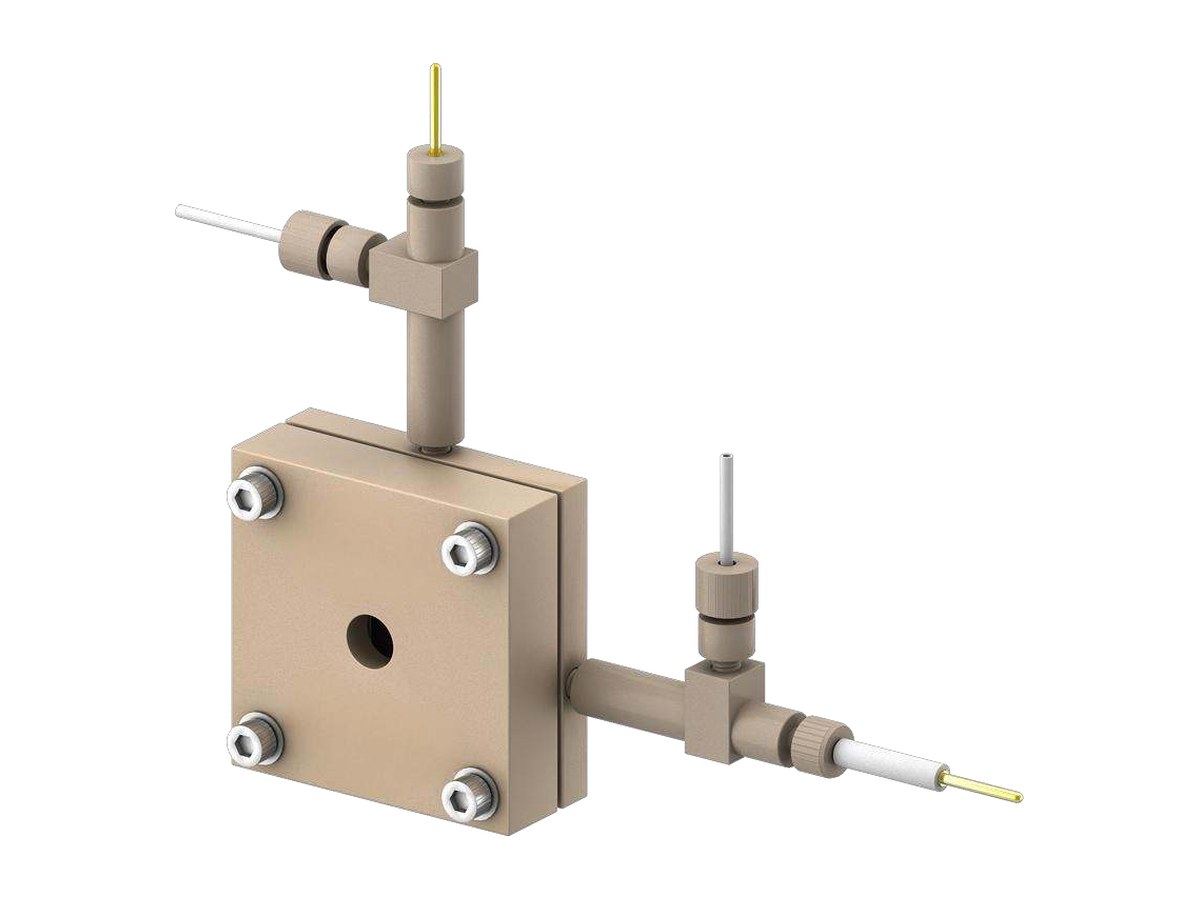

Infraredlight — in-situ 적외 셀 (투과형)Infraredlight (Transmission Mode Cell)

Infraredlight로 구매하는 것 = 투과형 셀 + 백금망 작업전극 + CaF₂ IR 창 + 전극 일체 (4,060,000원)투과(transmission) 모드 셀입니다. 백금망 작업전극과 CaF₂ 적외 창을 쓰고 용액 두께는 0.5 mm입니다.
전극이 포함돼 있어 별도 전극 준비 없이 측정을 시작할 수 있습니다.

카탈로그 12페이지 원문

특징·사용 안내

투과 모드라 백금망 사이로 적외선이 지나갑니다 — 반사 모드와 정보가 다릅니다
용액 두께 0.5 mm — 물의 강한 흡수를 피하려고 얇게 잡은 값입니다
전극이 포함돼 가장 빨리 시작할 수 있는 구성입니다
CaF₂ 창은 물에 서서히 침식되니 측정 후 즉시 세척·건조하십시오

모델 · 품목		정가(VAT 별도)
Infraredlight-백금망 작업전극	CaF₂ IR 창 · 용액 두께 0.5 mm · PEEK 바디 · 가스 유입·배출 포트	4,060,000원
IFA-1-단결정 실리콘 창에 화학도금 나노 금박막 → 도전 기재	기준·상대전극 포함 · 셀 용량 20 mL 미만	7,612,500원
IFA-2-유리탄소 기재 작업전극 Φ10 mm	마이크로미터 내장으로 전극–결정 간극 조절 · 흑연 상대전극 · Ag/AgCl	13,448,800원
IFA-P-고순도 티타늄 하우징	PTFE 챔버 20+20 mL · 사파이어 관찰창 · 최대 6 MPa · 고압용 3전극 세트 포함	문의
입사각 가변 광학 스테이지-입사각 30~80° 연속 조절	침투 깊이 0.4~46 µm · 측면·하부 굴절 지원	7,612,500원
결정 금도금 셀-내부반사 결정 금도금용	—	127,600원
결정 금도금 용액-50mL	—	1,370,200원

정가 127,600원부터 (부가세 별도).
해외 직수입 품목으로 상시 할인 대상이 아니며, 국제 배송료 145,000원이 별도입니다.

IFA-P 가격 확인 중 — 카탈로그 11페이지 사양면과 12페이지 요약표에 서로 다른 값이 적혀 있습니다. 추측으로 고르지 않고 가격문의로 안내하며 제조사 확인 후 갱신합니다.

in-situ 적외(ATR) 분광전기화학 셀 FAQ

구성전극이 포함되나요?

이 계열은 네 모델 모두 전극이 포함됩니다. IFA-1은 기준·상대전극, IFA-2는 10 mm 유리탄소 작업전극과 마이크로미터 기구, IFA-P는 고압용 3전극(유리탄소 홀더·염화은·백금판), Infraredlight는 백금망 작업전극을 포함한 전극 일체입니다. 전기촉매만 준비하시면 됩니다.

선택내부반사와 외부반사 중 무엇을 고르나요?

내부반사(IFA-1)는 결정 표면 수 µm 이내만 보므로 벌크 용액의 물 흡수를 피할 수 있고, 금박막이 신호를 증강해 줍니다(SEIRAS). 외부반사(IFA-2)는 유리탄소에 촉매를 코팅하는 익숙한 방식이고, 마이크로미터로 액막 두께를 정량 조절할 수 있습니다. 촉매를 잉크로 코팅해 쓰시던 분이면 IFA-2가 익숙합니다.

금도금내부반사 결정의 금도금이 벗겨졌습니다

금도금 셀(127,600원)과 금도금 용액 50 mL(1,370,200원)로 직접 다시 입힐 수 있습니다. 화학도금이라 별도 장비 없이 작업합니다.

창창 재질을 바꿀 수 있나요?

기본은 단결정 실리콘이고 CaF₂나 ZnSe로 맞춤 제작이 가능합니다. 측정하려는 파수 영역의 투과 한계에 맞춰 고르십시오. CaF₂는 물에 서서히 침식되니 사용 후 세척·건조가 필요합니다.

고압IFA-P는 어디까지 가압되나요?

최대 사용압력 6 MPa입니다. 고순도 티타늄 하우징을 스테인리스 볼트로 체결하고 전극을 내부에 고정해 가압 중 전극이 밀려나지 않게 했습니다. 관찰창은 고압용 사파이어입니다.

가격IFA-P가 왜 문의인가요?

카탈로그 11페이지 사양면과 12페이지 요약표에 서로 다른 값이 인쇄돼 있습니다. 어느 쪽이 맞는지 확정할 수 없어 추측하지 않고 문의로 안내합니다.

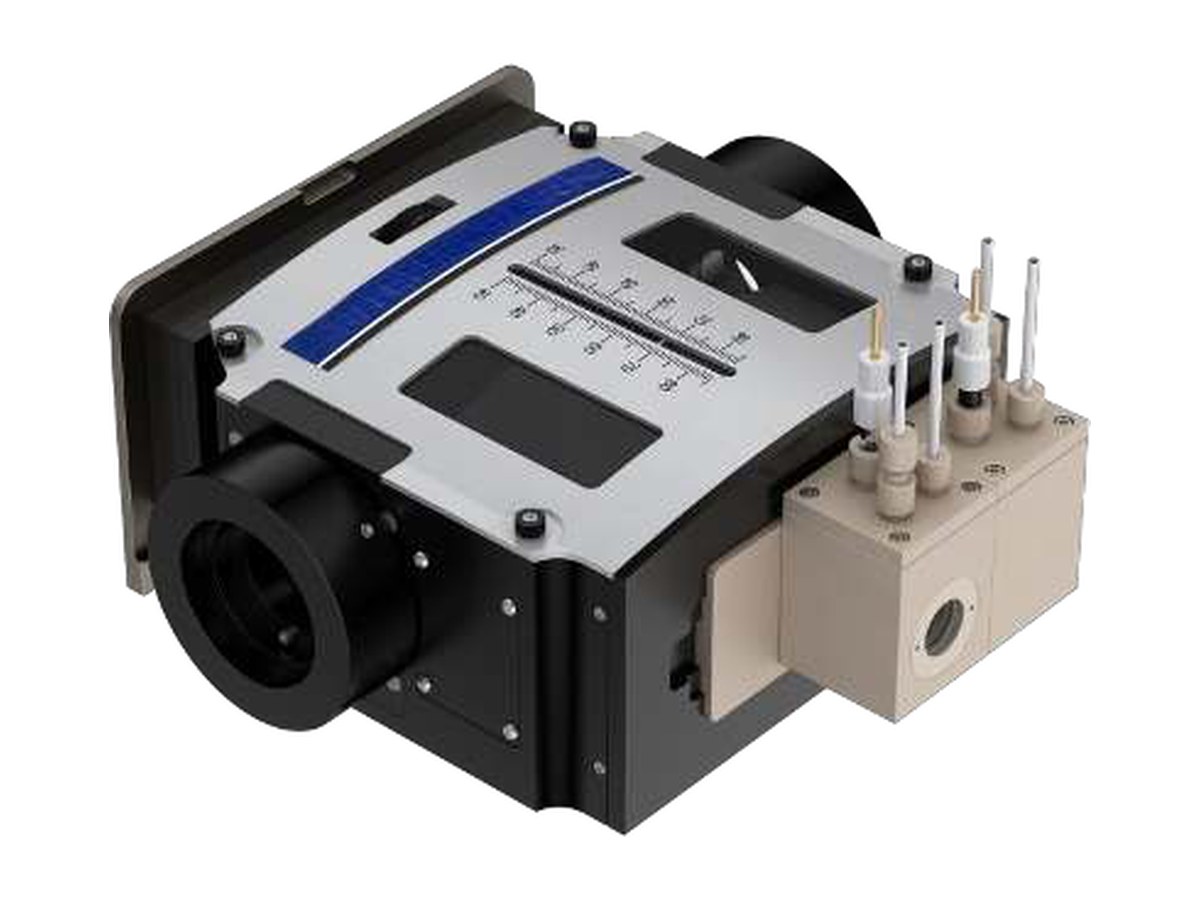

스테이지입사각 가변 광학 스테이지는 무엇인가요?

입사각을 30~80°로 연속 조절해 적외선의 침투 깊이를 0.4~46 µm 범위에서 바꾸는 장치입니다. 얕게 보면 표면 흡착종, 깊게 보면 계면 근처 용액종이 강조됩니다. 측면·하부 굴절을 모두 지원합니다.

가격표기 가격 기준이 어떻게 되나요?

표기 가격은 소비자가이며 부가세 별도입니다. 국제 배송료 145,000원이 별도이며, 해외 직수입 품목으로 상시 할인 대상이 아닙니다.
