분리막·바인더, 전해액 밖 부자재
스펙 읽는 법
글 요약

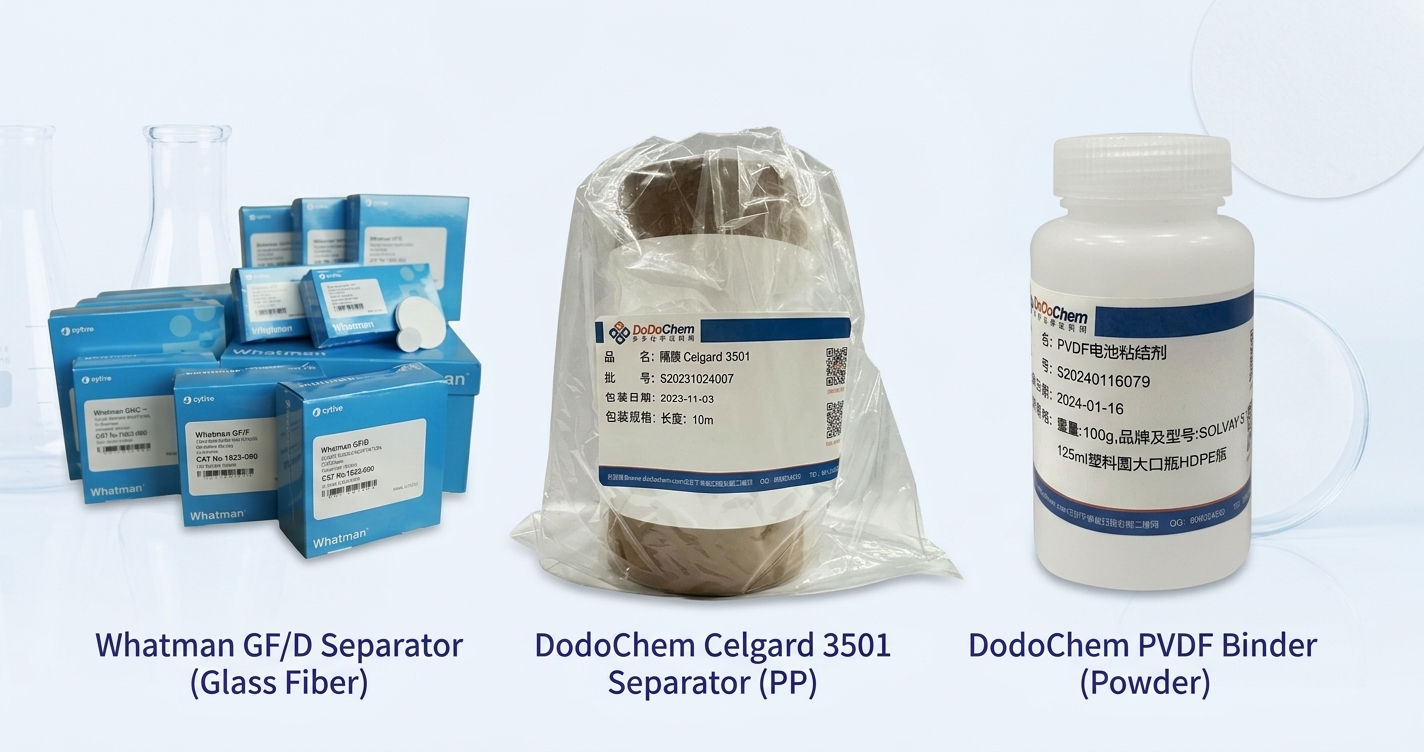

비교전해액 밖 부자재 분리막 3종·바인더 — Whatman·Celgard·세라믹코팅·PVDF
핵심스크리닝은 유리섬유, 상용셀 재현은 Celgard, 코인셀 조립은 세라믹코팅 원판, 전극 슬러리는 PVDF+NMP
분야#DodoChem #분리막 #Celgard #Whatman #PVDF바인더
빠른 코인셀 스크리닝은 Whatman 유리섬유 분리막, 상용 셀에 가까운 조건 재현은 Celgard, 이미 재단된 코인셀 조립은 세라믹 코팅 18mm 원판이 편하고, 전극 슬러리에는 PVDF 바인더를 NMP에 녹여 씁니다.
시리즈 5편(마지막 편) — 4편까지 전해액(염+용매+첨가제)을 다뤘다면, 이번 편은 전해액 밖에서 셀 조립에 필요한 분리막·바인더입니다. 견적·구매 실무는 1편 체크리스트 참고.
이럴 때 이 분리막·바인더

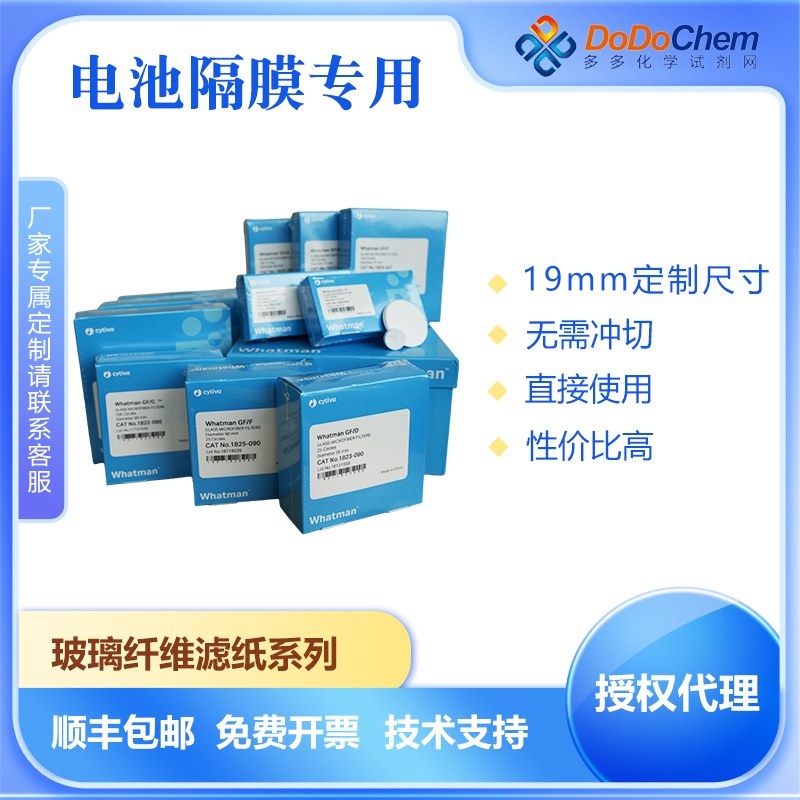

- 코인셀 빠른 스크리닝인 경우 — Whatman GF/D 유리섬유 분리막(10·25장 단위, 직접 재단). 흡액성이 좋아 전해액을 넉넉히 머금음

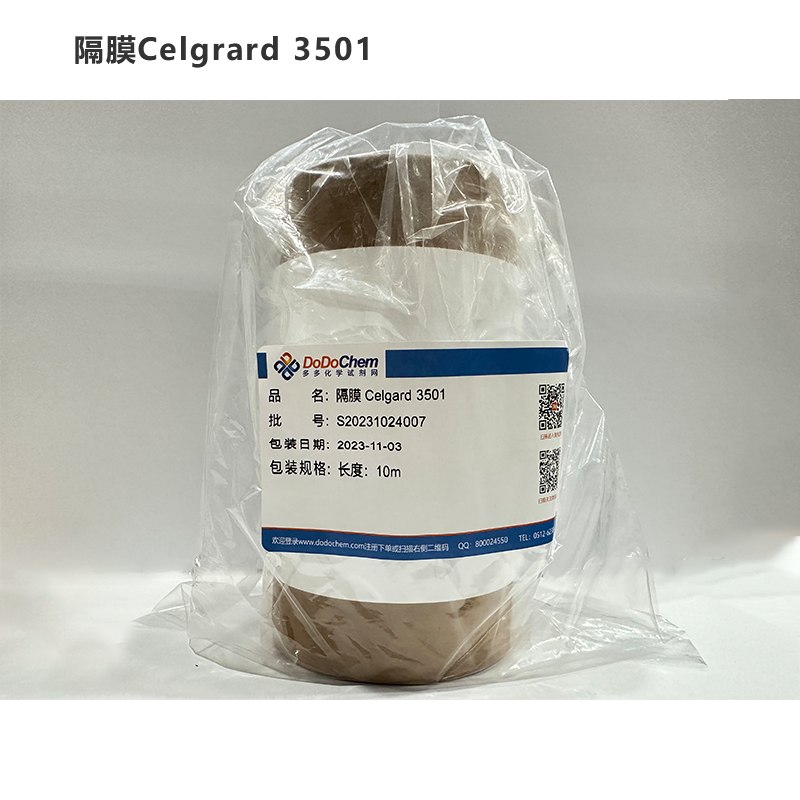

- 실제 상용 리튬이온 셀에 가까운 조건을 재현하려는 경우 — Celgard 폴리올레핀 분리막(2320·2325·2500·3501 중 규격 확인)
- 코인셀을 재단 없이 바로 조립하려는 경우 — 세라믹 코팅 18mm 원형(16+2+2 구조), 이미 코인셀 규격으로 재단되어 나옴
- 전극 슬러리를 만드는 경우 — PVDF HSV900을 NMP에 녹여 바인더로 사용(3편에서 다룬 NMP가 이 용도)
분리막 3종 비교
| 구분 | 제품 | 형태 | 주 용도 |
|---|---|---|---|
| 유리섬유 | Whatman GF/D | 125mm 원판, 10·25장 | 코인셀·가시화 셀 재단용, 흡액성 우수 |
| 폴리올레핀 | Celgard 2320·2325·2500·3501 | 원형(18·19mm)·폭 10cm~ 롤 | 상용 리튬이온 셀 조건 재현 |
| 세라믹 코팅 | 18mm 원형(16+2+2) | 코인셀 기성 재단 | 내열성 강화, 재단 없이 바로 조립 |
제품·규격은 DodoChem 분리막 제품 페이지(Whatman·Celgard·세라믹코팅) 기준. Celgard 모델별 정확한 두께·기공률은 문의 시 확인 — 페이지에 규격(치수)만 명시되어 있음.

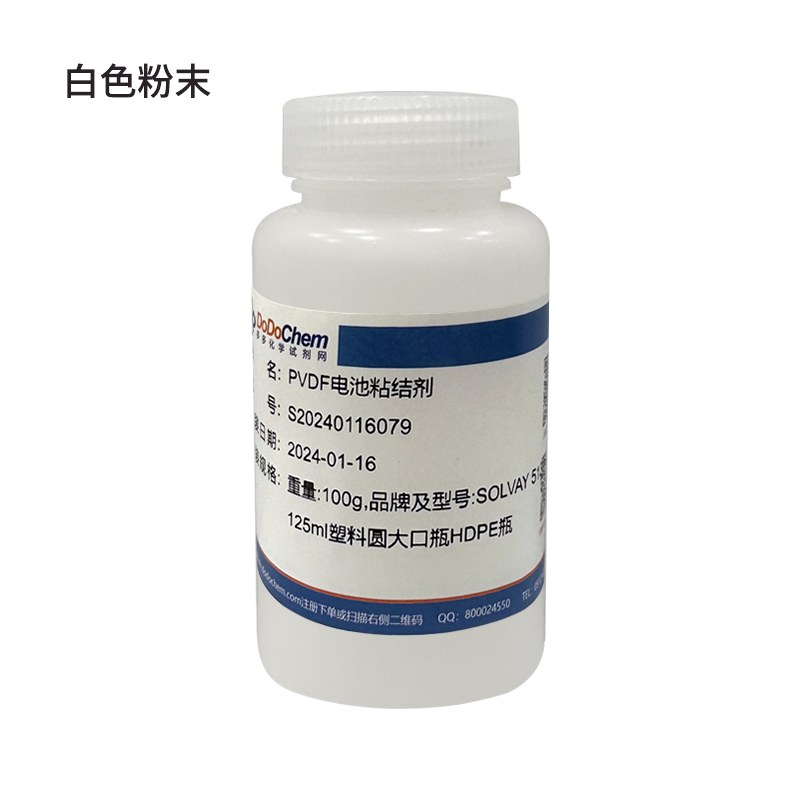

바인더 — PVDF HSV900
- Arkema/Solvay 소재 기반 PVDF((C2H2F2)n) — 전극 슬러리 제작 시 표준으로 쓰이는 바인더
- NMP에 녹여서 사용 — 전해액 조액용 용매가 아니라 바인더 용해용이라는 점에서 혼동 주의(3편 참고)
- 25g·50g·100g·500g 규격
구매 전 확인할 사항
DodoChem 제품 페이지에 명시된 사항
- Whatman은 10·25장 단위, 세라믹코팅은 1000장 단위, PVDF는 25g~500g 4종 — 분리막·바인더마다 판매 단위가 다름
- Celgard는 모델(2320·2325·2500·3501)과 형태(원형 18·19mm, 또는 폭 단위 롤)를 함께 지정해야 정확한 견적 가능
일반적으로 권장되는 취급 관행 (DodoChem 고유 규정 아님)
- 분리막은 지름(mm)·매수, 코인셀용인지 커스텀 셀(가시화 셀 등)용 재단인지 먼저 정하고 문의
- PVDF는 정품(Arkema/Solvay) 여부와 필요 규격(g)을 함께 확인
- 견적·납기·최소주문단위 같은 구매 실무는 1편 체크리스트 참고 — 전해액과 마찬가지로 국제 배송료가 주문당 1회 붙는 구조라 합산 주문이 유리
자주 묻는 질문
Q. 코인셀 테스트에는 어떤 분리막이 맞나요?
빠른 스크리닝이면 Whatman GF/D 유리섬유 분리막(재단용)이 흡액성이 좋아 편리하고, 세라믹 코팅 18mm 원형은 이미 코인셀 규격으로 재단되어 있어 별도 재단 없이 바로 조립할 수 있습니다.
Q. Celgard 분리막과 유리섬유 분리막 차이는 뭔가요?
유리섬유(Whatman GF/D)는 두껍고 흡액성이 좋아 전해액을 넉넉히 머금는 대신 실제 상용 셀보다 두껍습니다. Celgard(2320·2325·2500·3501)는 폴리올레핀계 미세다공막으로 실제 상용 리튬이온 셀에 가까운 조건을 재현하고 싶을 때 씁니다.
Q. PVDF 바인더는 전해액 만들 때도 쓰나요?
아니요. PVDF 바인더는 전극(양극·음극) 슬러리를 만들 때 활물질·도전재를 붙잡는 용도로 NMP에 녹여서 사용하고, 전해액 조액에는 쓰이지 않습니다.
어떤 셀·전극을 조립하시나요? 맞는 분리막·바인더를 안내해 드립니다
코인셀·가시화 셀 중 어떤 용도인지, 필요한 지름(mm)·규격(g)을 알려주시면 견적으로 안내해 드립니다.
분리막·바인더 상담하기 →참고
본 내용의 규격·소재 정보는 실험셋업연구소가 취급하는 DodoChem 제품 페이지(Whatman GF/D·Celgard·세라믹코팅 분리막·PVDF HSV900) 기준입니다.분리막의 전지 성능·안전 영향 일반론은 다음 문헌을 참고했습니다 — Zhang, S. S. "A review on the separators of liquid electrolyte Li-ion batteries." Journal of Power Sources 2007, 164, 351–364.
